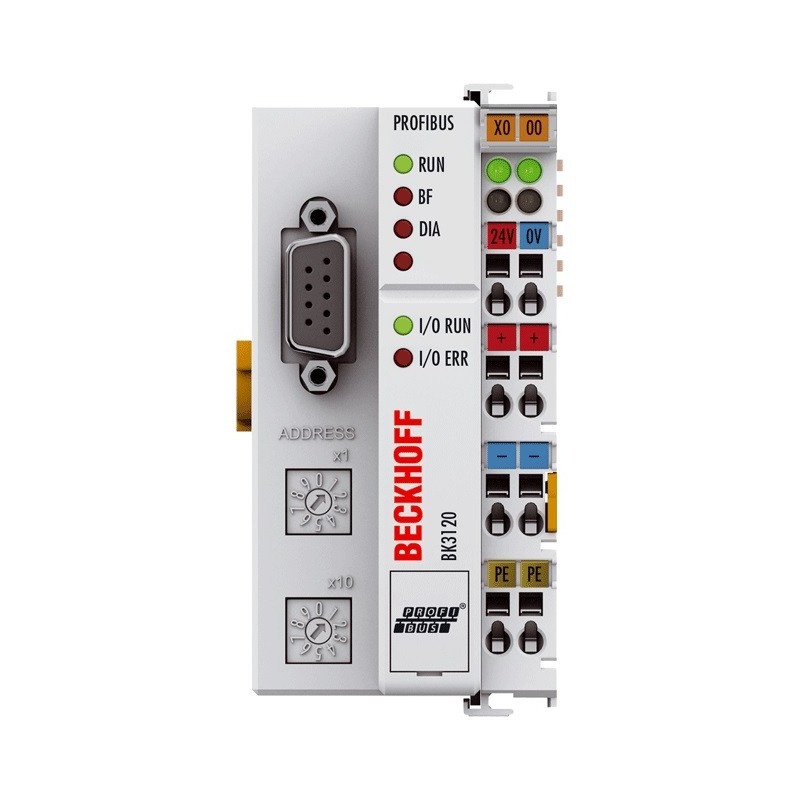

BECKHOFF BK3120

Descrizione del Prodotto

L’accoppiatore bus BK3120 di Beckhoff è un dispositivo che collega i moduli di terminali bus al sistema PROFIBUS DP. Supporta fino a 64 terminali bus, estendibili a 255 con l’estensione K-bus, e consente una comunicazione efficiente con una velocità di trasferimento dati fino a 12 Mbaud.

Specifiche Tecniche

– Numero di Terminali Bus: 64 (255 con estensione K-bus)
– Numero massimo di byte per il fieldbus: 128 byte in ingresso e 128 byte in uscita
– Velocità di trasferimento dati: Rilevamento automatico fino a 12 Mbaud
– Interfaccia bus: 1 x presa D-sub a 9 pin con schermatura
– Supporto di trasferimento dati: Cavo in rame schermato, 2 x 0,25 mm²
– Alimentazione: 24 V DC (-15%/+20%)
– Corrente di ingresso: 70 mA + (corrente totale del K-bus)/4, max. 500 mA
– Alimentazione corrente K-bus: 1750 mA
– Contatti di potenza: Max. 24 V DC / Max. 10 A
– Isolamento elettrico: 500 V (contatti di potenza/tensione di alimentazione/fieldbus)
– Peso: Circa 170 g
– Temperatura di esercizio: -25…+60°C
– Temperatura di conservazione: -40…+85°C
– Umidità relativa: 95%, senza condensa
– Resistenza a vibrazioni/urti: Conforme a EN 60068-2-6 / EN 60068-2-27
– Immunità/emissione EMC: Conforme a EN 61000-6-2 / EN 61000-6-4
– Grado di protezione/posizione di installazione: IP20/variabile
– Approvazioni/Marcature: CE, CCC, UL, ATEX, IECEx, DNV GL, cFMus
– Marcatura Ex: ATEX: II 3G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc; cFMus: Class I, Division 2, Groups A, B, C, D; Class I, Zone 2, AEx ec IIC T4 Gc

Dati dell’Alloggiamento

– Forma del design: Alloggiamento compatto per terminali con LED di segnalazione
– Materiale: Policarbonato
– Installazione: Su guida DIN da 35 mm, conforme a EN 60715 con blocco
– Montaggio affiancato mediante: Connessione a doppia fessura e chiave
– Marcatura: Etichettatura della serie BZxxxx
– Cablaggio: Conduttore solido (s), conduttore flessibile (st) e capocorda (f): azionamento a molla tramite cacciavite
– Sezione del conduttore: s*: 0,08…2,5 mm²; st*: 0,08…2,5 mm²; f*: 0,14…1,5 mm²
– Lunghezza di spelatura: 8…9 mm
– Carico di corrente dei contatti di potenza: I_max: 10 A
– Dimensioni (L x A x P): 51 mm x 100 mm x 69 mm

*s: filo solido; st: filo intrecciato; f: con capocorda

Funzionalità Aggiuntive

– Interfaccia PLC a 2 byte: Attivabile tramite software di configurazione, aggiunge variabili PlcInterface[0] e PlcInterface[1] agli ingressi del BK3120, fornendo un’interfaccia aggiuntiva per l’accesso alle tabelle del dispositivo.
– Aggiornamento sincrono del K-bus: Se attivato, il K-bus viene aggiornato in modo sincrono, innescato dal PROFIBUS. Se disattivato, il K-bus opera indipendentemente dal ciclo PROFIBUS.
– Gestione degli errori del K-bus: Possibilità di specificare la risposta a un errore del K-bus, inclusa l’opzione per un reset automatico o manuale del K-bus.

Note

Per ulteriori dettagli e documentazione, si consiglia di consultare il sito ufficiale di Beckhoff o il manuale del prodotto.
