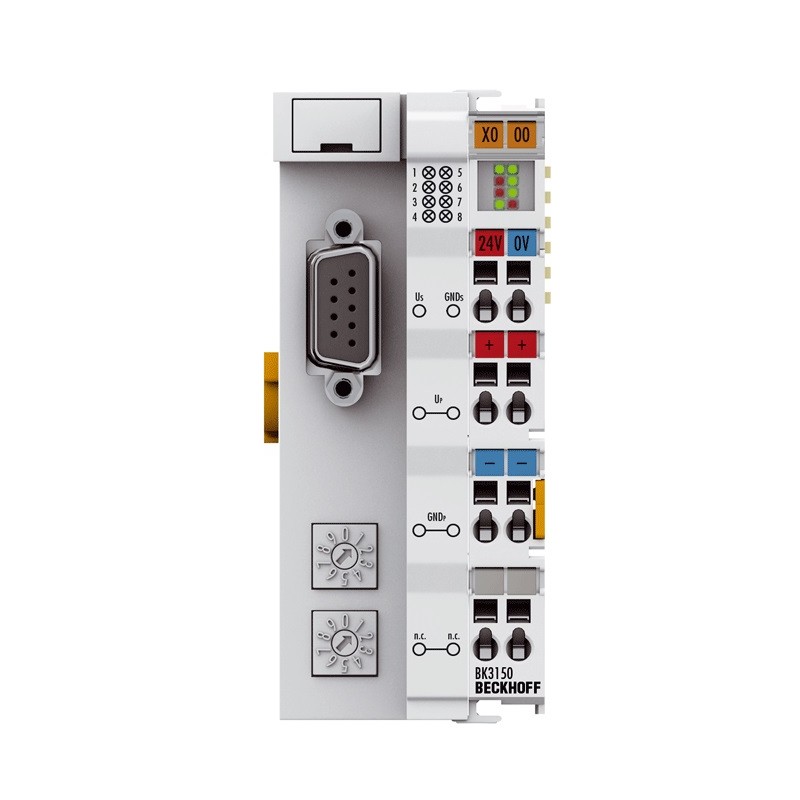

BECKHOFF BK3150

Descrizione del Prodotto

Il Bus Coupler Compatto BK3150 per PROFIBUS estende il sistema di Bus Terminal Beckhoff con una versione ottimizzata in termini di costi e dimensioni compatte. Supporta fino a 64 Bus Terminal; con l’estensione del bus terminal, è possibile collegare fino a 255 Bus Terminal. Il Bus Coupler PROFIBUS offre rilevamento automatico della velocità di trasmissione fino a 12 Mbaud e due interruttori per la selezione dell’indirizzo. Per la connessione al fieldbus, è disponibile una presa D-sub a 9 pin per i connettori PROFIBUS ZS1031-3000 o ZB3100.

Specifiche Tecniche

• Numero di Bus Terminal: 64 (255 con estensione K-bus)
• Numero massimo di byte per il fieldbus: 128 byte in ingresso e 128 byte in uscita
• Velocità di trasferimento dati: rilevamento automatico fino a 12 Mbaud
• Interfaccia bus: 1 x presa D-sub a 9 pin con schermatura
• Mezzo di trasferimento dati: cavo in rame schermato, 2 x 0,25 mm²
• Alimentazione: 24 V DC (-15%/+20%)
• Corrente di ingresso: 70 mA + (corrente totale K-bus)/4, massimo 500 mA
• Alimentazione K-bus: 1750 mA
• Contatti di potenza: massimo 24 V DC/massimo 10 A
• Isolamento elettrico: 500 V (contatto di potenza/tensione di alimentazione/fieldbus)
• Peso: circa 100 g
• Temperatura operativa: -25…+60°C
• Temperatura di stoccaggio: -40…+85°C
• Umidità relativa: 95%, senza condensa
• Resistenza a vibrazioni/urti: conforme a EN 60068-2-6/EN 60068-2-27
• Immunità/emissione EMC: conforme a EN 61000-6-2/EN 61000-6-4
• Grado di protezione/posizione di installazione: IP20/variabile
• Approvazioni/marcature: CE, CCC, UL, ATEX, IECEx
• Marcatura Ex: ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc

Dati dell’Alloggiamento

• Forma del design: alloggiamento terminale compatto con LED di segnalazione
• Materiale: policarbonato
• Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco
• Montaggio affiancato mediante: connessione a doppia fessura e chiave
• Marcatura: etichettatura della serie BZxxxx
• Cablaggio: conduttore solido (s), conduttore flessibile (st) e capocorda (f): azionamento a molla tramite cacciavite
• Sezione di collegamento: s*: 0,08…2,5 mm²; st*: 0,08…2,5 mm²; f*: 0,14…1,5 mm²
• Lunghezza di spelatura: 8…9 mm
• Carico di corrente dei contatti di potenza: I_max: 10 A
• Dimensioni (L x A x P): 44 mm x 100 mm x 68 mm

*s: conduttore solido; st: conduttore flessibile; f: con capocorda
