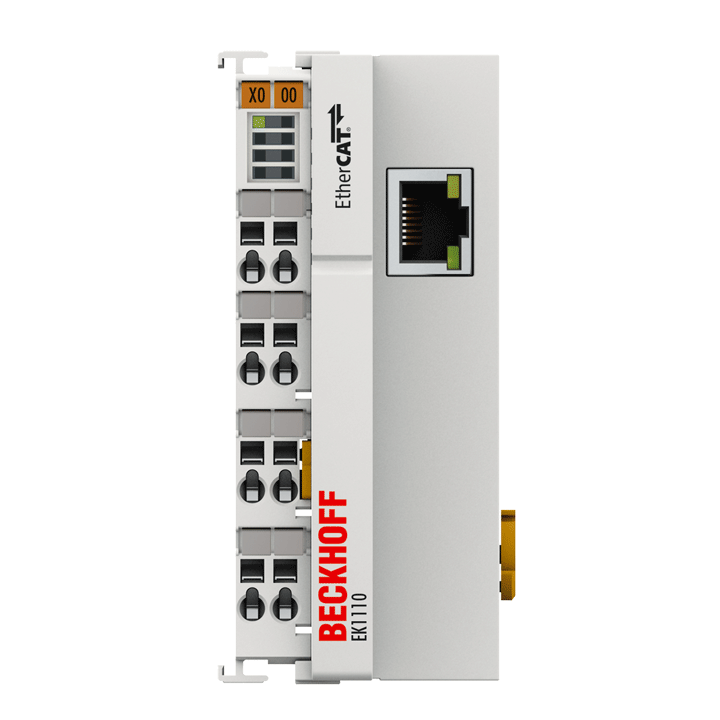

BECKHOFF EK1110

Descrizione del Prodotto

L’EK1110 è un modulo di estensione EtherCAT progettato per essere posizionato alla fine di un segmento di terminali EtherCAT o di un PC Embedded della serie CX. Questo modulo consente l’estensione della rete EtherCAT in una topologia lineare.

Caratteristiche Principali

– Tecnologia di connessione: 1 x presa RJ45

– Lunghezza di connessione: fino a 100 m

– Estensione della rete EtherCAT in topologia lineare

Specifiche Tecniche

– Funzione nel sistema EtherCAT: conversione dei segnali E-bus in Ethernet 100BASE-TX per l’estensione della rete EtherCAT

– Mezzo di trasferimento dati: cavo Ethernet/EtherCAT (min. Cat.5), schermato

– Distanza tra stazioni: 100 m (100BASE-TX)

– Protocollo: qualsiasi protocollo EtherCAT

– Ritardo: circa 1 µs

– Velocità di trasferimento dati: 100 Mbit/s

– Configurazione: non richiesta

– Interfaccia bus: 1 x RJ45

– Alimentazione: tramite E-bus

– Consumo di corrente E-bus: tip. 130 mA

– Isolamento elettrico: 500 V (tensione di alimentazione/Ethernet)

– Peso: circa 50 g

– Temperatura di esercizio: -25…+60°C

– Temperatura di stoccaggio: -40…+85°C

– Immunità/emissione EMC: conforme a EN 61000-6-2/EN 61000-6-4

– Umidità relativa: 95%, senza condensa

– Resistenza a vibrazioni/urti: conforme a EN 60068-2-6/EN 60068-2-27

– Grado di protezione/posizione di installazione: IP20/variabile

– Approvazioni/marcature: CE, CCC, UL, ATEX, IECEx, DNV GL

– Marcatura Ex: ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc

Dati del Contenitore

– Forma del design: alloggiamento terminale compatto con LED di segnalazione

– Materiale: policarbonato

– Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco

– Montaggio affiancato mediante: connessione a doppia fessura e chiave

– Marcatura: etichettatura della serie BZxxxx

– Dimensioni (L x A x P): 44 mm x 100 mm x 68 mm

Note

Per ulteriori dettagli e documentazione, si prega di consultare il sito ufficiale di Beckhoff.
