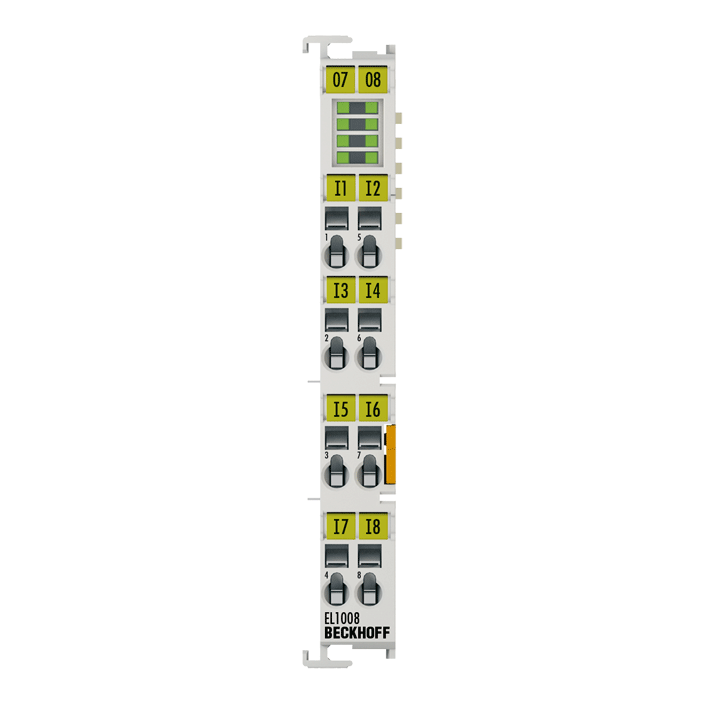

BECKHOFF EL1008

Descrizione del Prodotto

Il terminale di ingresso digitale EL1008 acquisisce segnali di controllo binari a 24 V dal livello di processo e li trasmette, in forma elettricamente isolata, all’unità di automazione di livello superiore. Ogni terminale EtherCAT dispone di otto canali che indicano lo stato del segnale tramite diodi emettitori di luce.

Caratteristiche Speciali

– Specifica di ingresso tipo 1/3

– Nessun rimbalzo dovuto a interruttori meccanici grazie al filtro di ingresso da 3 ms

Stato del Prodotto

Consegna regolare

Dati Tecnici

– Tecnologia di connessione: 1 filo

– Specifica: EN 61131-2, tipo 1/3

– Numero di ingressi: 8

– Tensione nominale: 24 V DC (-15%/+20%)

– Tensione del segnale “0”: -3…+5 V (EN 61131-2, tipo 3)

– Tensione del segnale “1”: 11…30 V (EN 61131-2, tipo 3)

– Corrente di ingresso: tip. 3 mA (EN 61131-2, tipo 3)

– Filtro di ingresso: tip. 3,0 ms

– Clocks distribuiti: –

– Consumo di corrente contatti di potenza: tip. 2 mA + carico

– Consumo di corrente E-bus: tip. 90 mA

– Isolamento elettrico: 500 V (E-bus/potenziale di campo)

– Configurazione: nessuna impostazione di indirizzo o configurazione

– Caratteristiche speciali: terminale di ingresso standard per segnali con rimbalzo (filtro 3 ms)

– Peso: circa 55 g

– Temperatura di esercizio: -25…+60°C

– Temperatura di stoccaggio: -40…+85°C

– Umidità relativa: 95%, senza condensa

– Resistenza a vibrazioni/urti: conforme a EN 60068-2-6/EN 60068-2-27

– Immunità/emissione EMC: conforme a EN 61000-6-2/EN 61000-6-4

– Grado di protezione/posizione di installazione: IP20/vedi documentazione

– Cablaggio pluggable: per tutti i terminali ESxxxx

– Approvazioni/marcature: CE, CCC, UL, ATEX, IECEx, DNV GL, cFMus

– Marcatura Ex:

ATEX: II 3 G Ex ec IIC T4 Gc

IECEx: Ex ec IIC T4 Gc

cFMus: Class I, Division 2, Groups A, B, C, D

Class I, Zone 2, AEx ec IIC T4 Gc

Dati dell’Alloggiamento

– Forma del design: alloggiamento compatto del terminale con LED di segnalazione

– Materiale: policarbonato

– Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco

– Montaggio affiancato mediante: doppia fessura e connessione a chiave

– Marcatura: etichettatura della serie BZxxxx

– Cablaggio: conduttore solido (s), conduttore flessibile (st) e capocorda (f): attivazione a molla tramite cacciavite

– Sezione del conduttore:

s*: 0,08…2,5 mm²

st*: 0,08…2,5 mm²

f*: 0,14…1,5 mm²

– Sezione del conduttore AWG:

s*: AWG28…14

st*: AWG28…14

f*: AWG26…16

– Lunghezza di spelatura: 8…9 mm

– Carico di corrente contatti di potenza: I_{max}: 10 A

– Dimensioni (L x A x P): 12 mm x 100 mm x 68 mm

*s: filo solido; st: filo flessibile; f: con capocorda

Informazioni per l’Ordine

– EL1008: Terminale EtherCAT, ingresso digitale a 8 canali, 24 V DC, 3 ms

– ES1008: Terminale EtherCAT, ingresso digitale a 8 canali, 24 V DC, 3 ms, cablaggio pluggable
