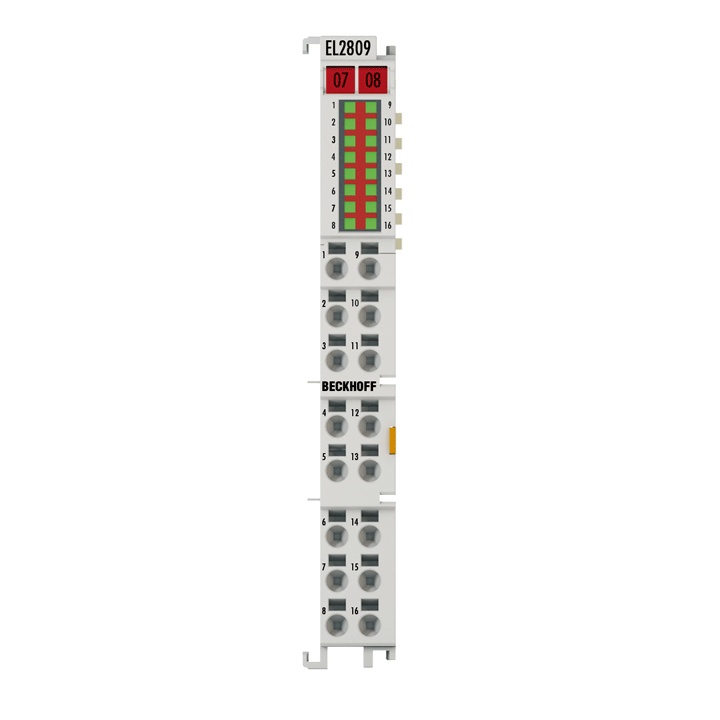

BECKHOFF EL2809

Descrizione del Prodotto

Il terminale di uscita digitale EL2809 collega i segnali di controllo binari a 24 V CC dal dispositivo di automazione agli attuatori a livello di processo con isolamento elettrico. Questo terminale EtherCAT dispone di 16 canali, i cui stati dei segnali sono indicati da LED. La tecnologia di connessione è particolarmente adatta per ingressi single-ended, richiedendo che tutti i componenti utilizzino lo stesso punto di riferimento dell’EL2809. Le uscite sono alimentate tramite il contatto di alimentazione a 24 V CC.

Caratteristiche Speciali

– Possibilità di collegare diversi tipi di carico (ohmico, induttivo, carico di lampade)

– Corrente di uscita massima di 0,5 A per canale

– Uscite a prova di sovraccarico e cortocircuito con protezione contro l’inversione di polarità

– Connessione senza utensili grazie alla tecnologia plug-in diretta per conduttori a filo pieno

– Utilizzo salvaspazio nel quadro elettrico

– Collegamento diretto di attuatori multicanale con tecnologia di connessione a 1 filo nel minimo spazio

– Maggiore densità di connessione con 16 punti in un alloggiamento di 12 mm

Dati Tecnici

– Tecnologia di connessione: 1 filo

– Numero di uscite: 16

– Tensione nominale: 24 V CC (-15%/+20%)

– Tipo di carico: ohmico, induttivo, carico di lampade

– Corrente di uscita massima: 0,5 A (a prova di cortocircuito) per canale

– Corrente di cortocircuito: tip. < 2 A

– Protezione contro l’inversione di polarità: sì

– Energia di interruzione: < 150 mJ/canale

– Tempi di commutazione: tip. TON: 60 µs, tip. TOFF: 300 µs

– Consumo di corrente E-bus: tip. 140 mA

– Consumo di corrente contatti di potenza: tip. 35 mA + carico

– Larghezza di bit nell’immagine di processo: 16 uscite

– Configurazione: nessuna impostazione di indirizzo o configurazione

– Isolamento elettrico: 500 V (E-bus/potenziale di campo)

– Peso: circa 70 g

– Temperatura di esercizio: -25…+60°C

– Temperatura di stoccaggio: -40…+85°C

– Umidità relativa: 95%, senza condensa

– Resistenza a vibrazioni/urti: conforme a EN 60068-2-6/EN 60068-2-27

– Immunità/emissione EMC: conforme a EN 61000-6-2/EN 61000-6-4

– Grado di protezione/posizione di installazione: IP20/variabile

– Approvazioni/marcature: CE, CCC, UL, ATEX, IECEx, DNV GL, cFMus

– Marcatura Ex:

– ATEX: II 3 G Ex ec IIC T4 Gc

– IECEx: Ex ec IIC T4 Gc

– cFMus: Class I, Division 2, Groups A, B, C, D; Class I, Zone 2, AEx ec IIC T4 Gc

Dati dell’Alloggiamento

– Forma del design: alloggiamento HD (High Density) con LED di segnalazione

– Materiale: policarbonato

– Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco

– Montaggio affiancato tramite: doppia scanalatura e connessione a chiave

– Marcatura: etichettatura della serie BZxxxx

– Cablaggio: conduttori solidi (s): tecnica di inserimento diretto; conduttori flessibili (st) e con capocorda (f): azionamento a molla tramite cacciavite

– Sezione del conduttore:

– s*: 0,08…1,5 mm²

– st*: 0,25…1,5 mm²

– f*: 0,14…0,75 mm²

– Sezione del conduttore AWG:

– s*: AWG28…16

– st*: AWG22…16

– f*: AWG26…19

– Lunghezza di spelatura: 8…9 mm

– Corrente di carico contatti di potenza: I_{max}: 10 A

– Dimensioni (L x A x P): 12 mm x 100 mm x 68 mm

*s: filo solido; st: filo flessibile; f: con capocorda
