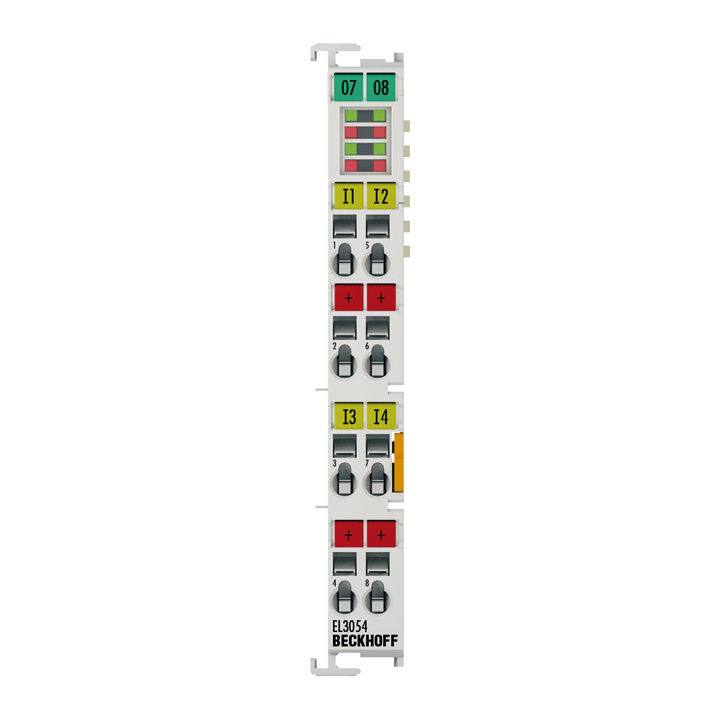

BECKHOFF EL3054

Descrizione del Prodotto

Il terminale di ingresso analogico EL3054 elabora segnali nella gamma compresa tra 4 e 20 mA. La corrente viene digitalizzata con una risoluzione di 12 bit e trasmessa, isolata elettricamente, al dispositivo di automazione di livello superiore. L’elettronica di ingresso è indipendente dalla tensione di alimentazione dei contatti di potenza. Nel modello EL3054 con quattro ingressi, il contatto di potenza a 24 V è collegato al terminale per consentire la connessione di sensori a 2 fili senza alimentazione esterna. I contatti di potenza sono collegati in cascata. Lo stato del segnale del terminale EtherCAT è indicato da diodi luminosi. I LED di errore segnalano condizioni di sovraccarico e interruzione del filo.

Stato del Prodotto

Consegna regolare

Dati Tecnici

Numero di ingressi: 4 (single-ended)

Corrente del segnale: 4…20 mA

Resistenza interna: tip. 85 Ω

Frequenza limite del filtro di ingresso: 1 kHz

Isolamento elettrico: 500 V (E-bus/tensione del segnale)

Tempo di conversione: 0,625 ms impostazione predefinita, configurabile, multiplex

Risoluzione: 12 bit (presentazione a 16 bit incl. segno)

Errore di misura/incertezza: < ±0,3% (relativo al valore di fondo scala)

Consumo di corrente E-bus: tip. 130 mA

Consumo di corrente contatti di potenza: –

Larghezza di bit nell’immagine di processo: ingressi: 16 byte

Configurazione: nessuna impostazione di indirizzo o configurazione richiesta

Caratteristiche speciali: immagine di processo standard e compatta, filtri FIR/IIR attivabili, monitoraggio dei valori limite

Peso: circa 60 g

Temperatura di esercizio: -25…+60°C

Temperatura di stoccaggio: -40…+85°C

Umidità relativa: 95%, senza condensa

Resistenza a vibrazioni/urti: conforme a EN 60068-2-6/EN 60068-2-27

Immunità/emissione EMC: conforme a EN 61000-6-2/EN 61000-6-4

Cablaggio estraibile: per tutti i terminali ESxxxx

Grado di protezione/posizione di installazione: IP20/variabile

Approvazioni/marcature: CE, CCC, ATEX, IECEx

Marcatura Ex: ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc

Dati dell’Alloggiamento

Forma del design: alloggiamento compatto del terminale con LED di segnalazione

Materiale: policarbonato

Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco

Montaggio affiancato mediante: connessione a doppia fessura e chiave

Marcatura: etichettatura della serie BZxxxx

Cablaggio: conduttore solido (s), conduttore flessibile (st) e capocorda (f): azionamento a molla tramite cacciavite

Sezione del conduttore: s*: 0,08…2,5 mm², st*: 0,08…2,5 mm², f*: 0,14…1,5 mm²

Sezione del conduttore AWG: s*: AWG28…14, st*: AWG28…14, f*: AWG26…16

Lunghezza di spelatura: 8…9 mm

Carico di corrente dei contatti di potenza: I_max: 10 A

Dimensioni (L x A x P): 12 mm x 100 mm x 68 mm

*s: conduttore solido; st: conduttore flessibile; f: con capocorda

Informazioni per l’Ordine

EL3054: Terminale EtherCAT, ingresso analogico a 4 canali, corrente, 4…20 mA, 12 bit, single-ended

ES3054: Terminale EtherCAT, ingresso analogico a 4 canali, corrente, 4…20 mA, 12 bit, single-ended, cablaggio estraibile
