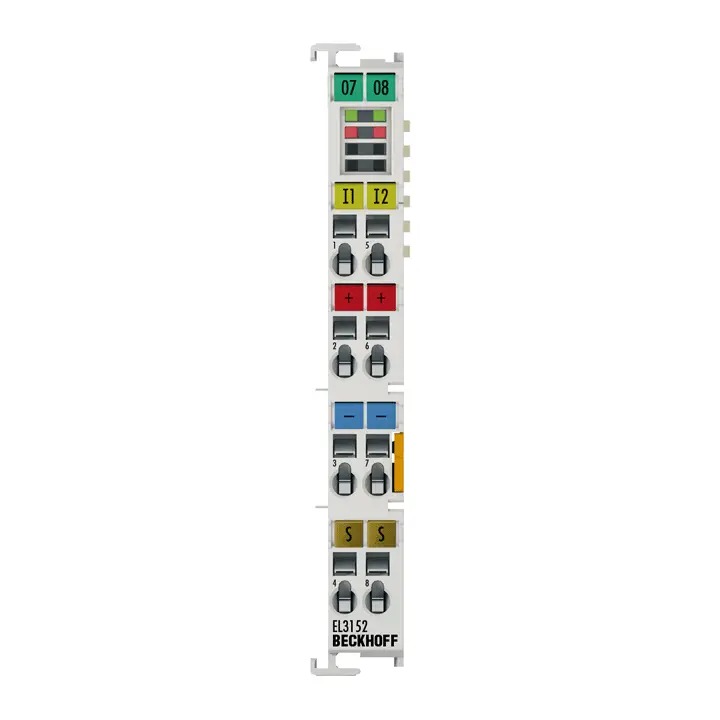

BECKHOFF EL3152

Descrizione del Prodotto

Il terminale analogico EL3152 di Beckhoff è progettato per fornire alimentazione ai trasduttori di misura situati sul campo e per trasmettere segnali di misura analogici con isolamento elettrico al dispositivo di automazione. La tensione per i sensori viene fornita ai terminali tramite i contatti di alimentazione, che possono essere alimentati in modo standard o tramite un terminale di alimentazione (EL9xxx) con isolamento elettrico. L’elettronica di ingresso è indipendente dalla tensione di alimentazione dei contatti di potenza. Il terminale EtherCAT indica lo stato del segnale tramite diodi luminosi; i LED di errore segnalano condizioni di sovraccarico e interruzione del filo.

Caratteristiche Tecniche

Numero di ingressi: 2 (single-ended)

Alimentazione: tramite E-bus

Corrente del segnale: 4…20 mA

Distributed Clocks: sì

Resistenza interna: tip. 85 Ω + tensione del diodo

Frequenza limite del filtro di ingresso: 5 kHz

Rigidità dielettrica: max. 30 V

Tempo di conversione: ~ 60 µs (modalità veloce ~ 40 µs)

Risoluzione: 16 bit (incluso segno)

Errore di misura/incertezza: < ±0,3% (rispetto al valore di fondo scala)

Isolamento elettrico: 500 V (E-bus/tensione del segnale)

Consumo di corrente E-bus: tip. 170 mA

Consumo di corrente contatti di potenza: –

Larghezza di bit nell’immagine di processo: ingressi: 8 byte

Caratteristiche speciali: immagine di processo standard e compatta, filtri FIR/IIR attivabili, monitoraggio dei valori limite

Peso: circa 60 g

Temperatura di esercizio: -25…+60°C

Temperatura di stoccaggio: -40…+85°C

Umidità relativa: 95%, senza condensa

Resistenza a vibrazioni/urti: conforme a EN 60068-2-6/EN 60068-2-27

Immunità/emissione EMC: conforme a EN 61000-6-2/EN 61000-6-4

Cablaggio pluggabile: per tutti i terminali ESxxxx

Grado di protezione/posizione di installazione: IP20/variabile

Approvazioni/marcature: CE, CCC, UL, ATEX, IECEx, cFMus

Marcatura Ex:

ATEX: II 3G Ex ec IIC T4 Gc

IECEx: Ex ec IIC T4 Gc

cFMus: Class I, Division 2, Groups A, B, C, D; Class I, Zone 2, AEx ec IIC T4 Gc

Dati Fisici

Forma del design: alloggiamento compatto del terminale con LED di segnalazione

Materiale: policarbonato

Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco

Montaggio affiancato mediante: doppio slot e connessione a chiave

Marcatura: etichettatura della serie BZxxxx

Cablaggio: conduttore solido (s), conduttore flessibile (st) e capocorda (f): attivazione a molla tramite cacciavite

Sezione del conduttore:

s*: 0,08…2,5 mm²

st*: 0,08…2,5 mm²

f*: 0,14…1,5 mm²

Sezione del conduttore AWG:

s*: AWG28…14

st*: AWG28…14

f*: AWG26…16

Lunghezza di spelatura: 8…9 mm

Carico di corrente dei contatti di potenza: I_{max}: 10 A

Dimensioni (L x A x P): 12 mm x 100 mm x 68 mm

*s: filo solido; st: filo flessibile; f: con capocorda

Informazioni per l’Ordine

EL3152: Terminale EtherCAT, ingresso analogico a 2 canali, corrente, 4…20 mA, 16 bit, single-ended

ES3152: Terminale EtherCAT, ingresso analogico a 2 canali, corrente, 4…20 mA, 16 bit, single-ended, cablaggio pluggabile
