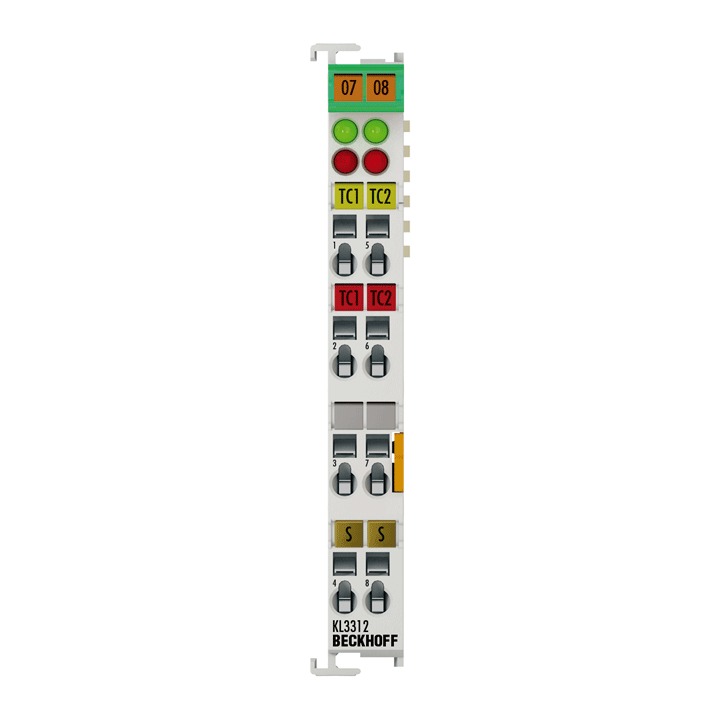

BECKHOFF KL3312

Descrizione del Prodotto

Il terminale di ingresso analogico KL3312 consente la connessione diretta di termocoppie. Il circuito del Bus Terminal può operare sensori termocoppia utilizzando la tecnica a 2 fili. La linearizzazione su tutto il range di temperatura è realizzata con l’ausilio di un microprocessore. Il range di temperatura può essere selezionato liberamente. I LED di errore indicano un filo interrotto. La compensazione del giunto freddo avviene tramite una misurazione interna della temperatura ai terminali. Il KL3312 può essere utilizzato anche per misurazioni in millivolt.

Caratteristiche Tecniche

Numero di ingressi: 2

Alimentazione: tramite il K-bus

Tecnologia: 2 fili

Tipi di sensori termocoppia supportati: J, K, L, B, E, N, R, S, T, U (impostazione predefinita: tipo K); misurazione in mV

Metodo di connessione: 2 fili

Range di misurazione: nel range definito per ciascun sensore (impostazione predefinita: tipo K; -100…+1370°C); misurazione in mV: ±30 mV…±120 mV

Risoluzione: 0,1°C per digit

Tempo di conversione: ~ 250 ms

Indicazione di guasto del cablaggio: sì

Errore di misurazione/incertezza: < ±0,5% (relativo al valore di fondo scala)

Isolamento elettrico: 500 V (K-bus/tensione del segnale)

Consumo di corrente contatti di potenza: – (nessun contatto di potenza)

Consumo di corrente K-bus: tip. 65 mA

Larghezza di bit nell’immagine di processo: ingresso: 2 x 16 bit dati (2 x 8 bit controllo/stato opzionale)

Configurazione: nessuna impostazione di indirizzo, configurazione tramite Bus Coupler o controller

Peso: circa 70 g

Temperatura di esercizio: 0…55°C

Temperatura di stoccaggio: -25…+85°C

Umidità relativa: 95%, senza condensa

Resistenza a vibrazioni/urti: conforme a EN 60068-2-6/EN 60068-2-27

Immunità/emissione EMC: conforme a EN 61000-6-2/EN 61000-6-4

Classe di protezione/posizione di installazione: IP20/variabile

Approvazioni/marcature: CE, CCC, UL, ATEX, IECEx

Marcatura Ex: ATEX: II 3 G Ex ec IIC T4 Gc; IECEx: Ex ec IIC T4 Gc

Dati Fisici

Forma del design: alloggiamento compatto del terminale con LED di segnalazione

Materiale: policarbonato

Installazione: su guida DIN da 35 mm, conforme a EN 60715 con blocco

Montaggio affiancato mediante: connessione a doppia fessura e chiave

Marcatura: etichettatura della serie BZxxxx

Cablaggio: conduttore solido (s), conduttore flessibile (st) e capocorda (f): attivazione a molla tramite cacciavite

Sezione del conduttore: s*: 0,08…2,5 mm²; st*: 0,08…2,5 mm²; f*: 0,14…1,5 mm²

Sezione del conduttore AWG: s*: AWG28…14; st*: AWG28…14; f*: AWG26…16

Lunghezza di spelatura: 8…9 mm

Carico di corrente contatti di potenza: I_max: 10 A

Dimensioni (L x A x P): 12 mm x 100 mm x 68 mm

*s: filo solido; st: filo flessibile; f: con capocorda

Informazioni per l’Ordine

KL3312: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, 16 bit

KL3312-0010: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo J, 16 bit

KL3312-0011: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo J, 16 bit, formato Siemens S5

KL3312-0012: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo L, 16 bit

KL3312-0013: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo L, 16 bit, formato Siemens S5

KL3312-0014: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo B, 16 bit

KL3312-0015: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo B, 16 bit, formato Siemens S5

KL3312-0016: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo E, 16 bit

KL3312-0017: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo E, 16 bit, formato Siemens S5

KL3312-0018: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo N, 16 bit

KL3312-0019: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo N, 16 bit, formato Siemens S5

KL3312-0020: Bus Terminal, ingresso analogico a 2 canali, temperatura, termocoppia, tipo R, 16 bit
