BOSCH REXROTH R151244013

Descrizione del Prodotto

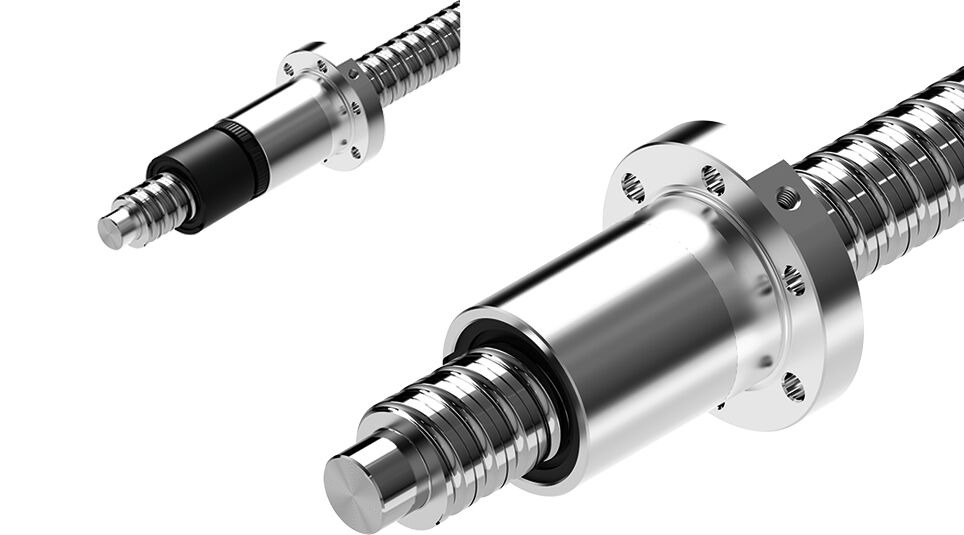

Il dado singolo con flangia FEM-E-S 40X10RX6-4 di Bosch Rexroth, codice materiale R151244013, è progettato per convertire il moto rotatorio in moto lineare con attrito minimo. Questo modello presenta un diametro nominale di 40 mm e un passo di 10 mm, con filettatura a destra. È dotato di guarnizioni standard e gioco assiale standard, garantendo un funzionamento affidabile in diverse condizioni operative.

Specifiche Tecniche

– **Diametro nominale (d₀):** 40 mm
– **Passo (P):** 10 mm (destra)
– **Diametro delle sfere (Dw):** 6 mm
– **Numero di giri delle sfere (i):** 4
– **Capacità di carico dinamico (C):** 60.000 N
– **Capacità di carico statico (C₀):** 86.400 N
– **Velocità lineare massima consentita (vₘₐₓ):** 38 m/min
– **Temperatura operativa:** da -10°C a +80°C
– **Peso:** 1,515 kg

Dimensioni

– **D₁ (g6):** 63 mm
– **D₅:** 95 mm
– **D₆:** 78 mm
– **D₇:** 9 mm
– **L:** 70 mm
– **L₃:** 15 mm
– **L₄:** 16 mm
– **L₁₀:** 55 mm
– **Sₓ:** 5 mm
– **Angolo (φ):** 30°

Caratteristiche Aggiuntive

– **Tipo di dado:** FEM-E-S con flangia
– **Classe di precarico:** C0, C00, C1, C2, C3
– **Grado di tolleranza:** T3, T5, T7, T9
– **Schema dei fori:** BB4
– **Serie:** Serie standard
– **Categoria:** A

Note

Le capacità di carico indicate sono valide per i gradi di tolleranza T3 e T5. Per altri gradi di tolleranza, è necessario considerare il fattore di correzione fₐc, come indicato nelle Note Tecniche Generali e Informazioni.

Applicazioni Tipiche

Questo dado singolo con flangia è ideale per applicazioni che richiedono movimenti lineari precisi, come nei sistemi di automazione, macchine CNC e altre attrezzature industriali dove l’accuratezza e l’efficienza sono fondamentali.

Riferimenti

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare le risorse ufficiali di Bosch Rexroth o contattare un distributore autorizzato.
