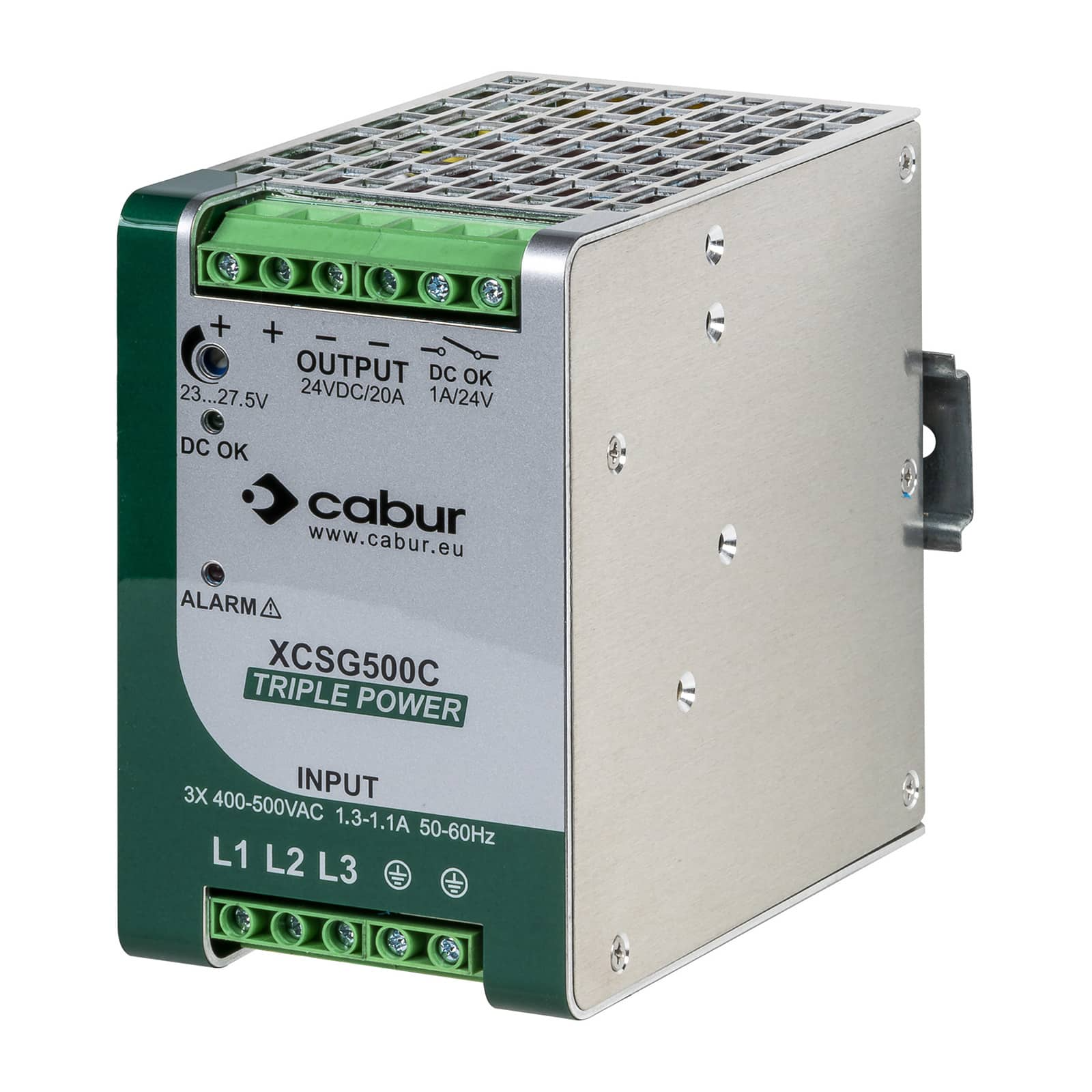

CABUR XCSG500C

Descrizione del Prodotto

L’alimentatore Cabur XCSG500C è un dispositivo switching trifase progettato per applicazioni in automazione industriale e controllo di processo. Fornisce un’uscita stabile di 24 V DC con una corrente nominale di 20 A, garantendo elevate prestazioni e affidabilità.

Caratteristiche Principali

– **Ingresso Trifase**: Supporta tensioni di ingresso da 400 a 500 V AC, rendendolo adatto per l’uso in diverse reti di alimentazione.

– **Protezione Completa**: Dotato di protezioni contro cortocircuiti, sovraccarichi e sovratensioni sia in ingresso che in uscita, oltre a protezione da sovratemperatura.

– **Contatto di Allarme**: Include un contatto di allarme intelligente che segnala quando la tensione di uscita scende oltre il 10% del valore nominale.

– **Elevata Capacità di Sovraccarico**: Progettato per gestire sovraccarichi prolungati, garantendo la selettività delle protezioni e l’avviamento di carichi pesanti.

Dati Tecnici di Ingresso

– **Tensione Nominale**: 3x 400–500 V AC

– **Tensione Operativa**: 340…550 V AC

– **Frequenza**: 47…63 Hz

– **Corrente Assorbita**: 1,2 A (400 V AC) / 0,8 A (500 V AC)

– **Corrente di Picco all’Accensione**: 40 A

– **Fattore di Potenza**: > 0,95

Dati Tecnici di Uscita

– **Tensione Nominale**: 24 V DC ±1%

– **Regolazione di Uscita**: 23,3…27,5 V DC

– **Corrente Nominale**: 20 A a 45°C

– **Corrente Limite di Sovraccarico**: 28 A per >5 s

– **Corrente di Picco di Corto Circuito**: 50 A per 0,3 s

– **Ripple con Dati Nominali**: 100 mVpp

– **Tempo di Hold Up**: 50 ms (400 V AC) / 50 ms (500 V AC)

Dati Tecnici Generali

– **Efficienza**: 93% (400 V AC) / 92% (500 V AC)

– **Potenza Dissipata**: 36 W (400 V AC) / 42 W (500 V AC)

– **Range di Temperatura Operativo**: –20…+60°C (derating -16 W >45°C)

– **Isolamento Ingresso/Uscita**: 3 kV AC / 60 s (uscita SELV)

– **Isolamento Ingresso/PE**: 2 kV AC / 60 s

– **Isolamento Uscita/PE**: 0,5 kV AC / 60 s

– **Standard e Approvazioni**: EN 60950-1

– **Standard EMC**: EN 61000-6-2, EN 61000-6-4

– **Categoria di Sovratensione/Grado di Inquinamento**: II / 2

– **Grado di Protezione**: IP 20

– **Tipo di Collegamento**: 2,5 mm² / 2,5 mm²

– **Materiale del Contenitore**: Alluminio

– **Dimensioni (LxHxP)**: 73x137x140 mm

– **Peso Approssimativo**: 1 kg

– **Informazioni di Montaggio**: Montaggio verticale su guida, distanziare 10 mm da componenti adiacenti

Accessori di Montaggio

– **Profilato di Appoggio (IEC60715/TH35-7.5)**: PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB

– **Profilato di Appoggio (IEC60715/TH35-15)**: PR/3/PP, PR/3/PP/ZB, PR/3/PA, PR/3/PA/ZB

Applicazioni Consigliate

– **Automazione Industriale**: Ideale per applicazioni che richiedono elevate prestazioni e affidabilità.

– **Controllo di Processo**: Adatto per sistemi di controllo che necessitano di un’alimentazione stabile e sicura.

– **Avviamento di Carichi Pesanti**: Grazie alla sua elevata capacità di sovraccarico, è indicato per l’avviamento di motori e altri carichi gravosi.

Note

Per ulteriori dettagli e informazioni specifiche, si prega di consultare la scheda tecnica ufficiale del prodotto.
