Descrizione del Prodotto

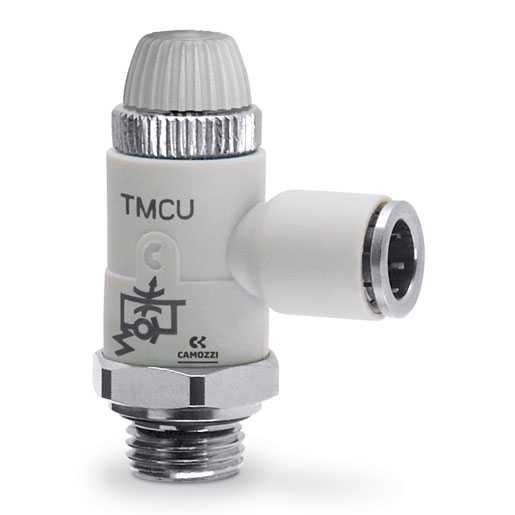

Il regolatore di flusso unidirezionale Camozzi TMCU 974-1/4-6 è progettato per il montaggio su cilindri a semplice e doppio effetto. La regolazione del flusso avviene tramite uno spillo manuale, consentendo un controllo preciso del flusso d’aria.
Caratteristiche Principali
– Montaggio: Su cilindro unidirezionale
– Versione: Spillo manuale
– Attacchi: G1/4
– Ø Tubo: 6 mm
– Campo di regolazione: Passaggio 3,8 mm per tubo Ø 6 mm
Dimensioni
– A: G1/4
– B: 6 mm
– F: 11,5 mm
– H: 6 mm
– L: 44 mm
– M: 21,5 mm
– S: 16,5 mm
– SW: 17 mm
– SW1: 1,5 mm
– Z: 51 mm
Certificazioni
– REACH-Series-TMCU-TMVU-TMCO.pdf
– RoHS-Series-TMCU-TMVU-TMCO.pdf
Note
Per una corretta scelta del regolatore di flusso unidirezionale, è necessario calcolare la quantità d’aria in Nl/min, stabilire il tempo in cui il cilindro deve completare la sua corsa e consultare i diagrammi forniti per determinare il regolatore più idoneo al lavoro richiesto.
Download
– Catalogo
