CEMBRE A3M8

Descrizione del Prodotto

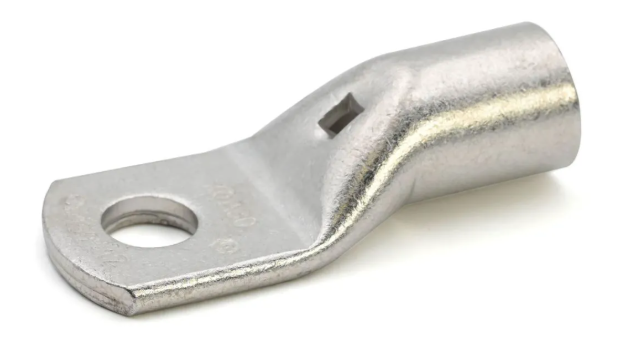

Il capocorda CEMBRE A3-M8 è progettato per conduttori in rame con una sezione nominale di 16 mm² e un foro per vite da 8 mm di diametro. Realizzato in rame elettrolitico Cu-OF CW008A secondo la norma UNI EN 13600, è sottoposto a un processo di ricottura che ne ottimizza le caratteristiche strutturali, facilitando la compressione e garantendo resistenza alle sollecitazioni meccaniche. La superficie è protetta mediante stagnatura elettrolitica.

Caratteristiche Principali

– Materiale: Rame elettrolitico Cu-OF CW008A

– Trattamento superficiale: Stagnatura elettrolitica

– Sezione nominale del conduttore: 16 mm²

– Diametro del foro per vite: 8 mm

– Angolo di connessione: 180° (orizzontale)

– Foro di ispezione: Sì

– Isolamento: No

– Classe del conduttore: Classe 5 (flessibile)

Dimensioni

– Diametro interno del colletto (ø): 5,8 mm

– Larghezza della flangia (B): 15 mm

– Distanza dal centro del foro alla fine del colletto (M): 9 mm

– Diametro del foro per vite (d): 8,4 mm

– Lunghezza totale (L): 33,5 mm

– Spessore della flangia (N): 8 mm

Applicazioni

Il capocorda A3-M8 è ideale per connessioni elettriche affidabili in impianti industriali e civili, garantendo una bassa resistenza di contatto e una lunga durata operativa.

Certificazioni

– Certificazione UL: E125401

Note Aggiuntive

Il colletto del capocorda è provvisto di smusso e foro di ispezione per facilitare l’inserimento corretto del conduttore. Inoltre, la lunghezza del colletto è progettata per un posizionamento agevole e preciso all’interno delle matrici degli utensili di crimpatura.
