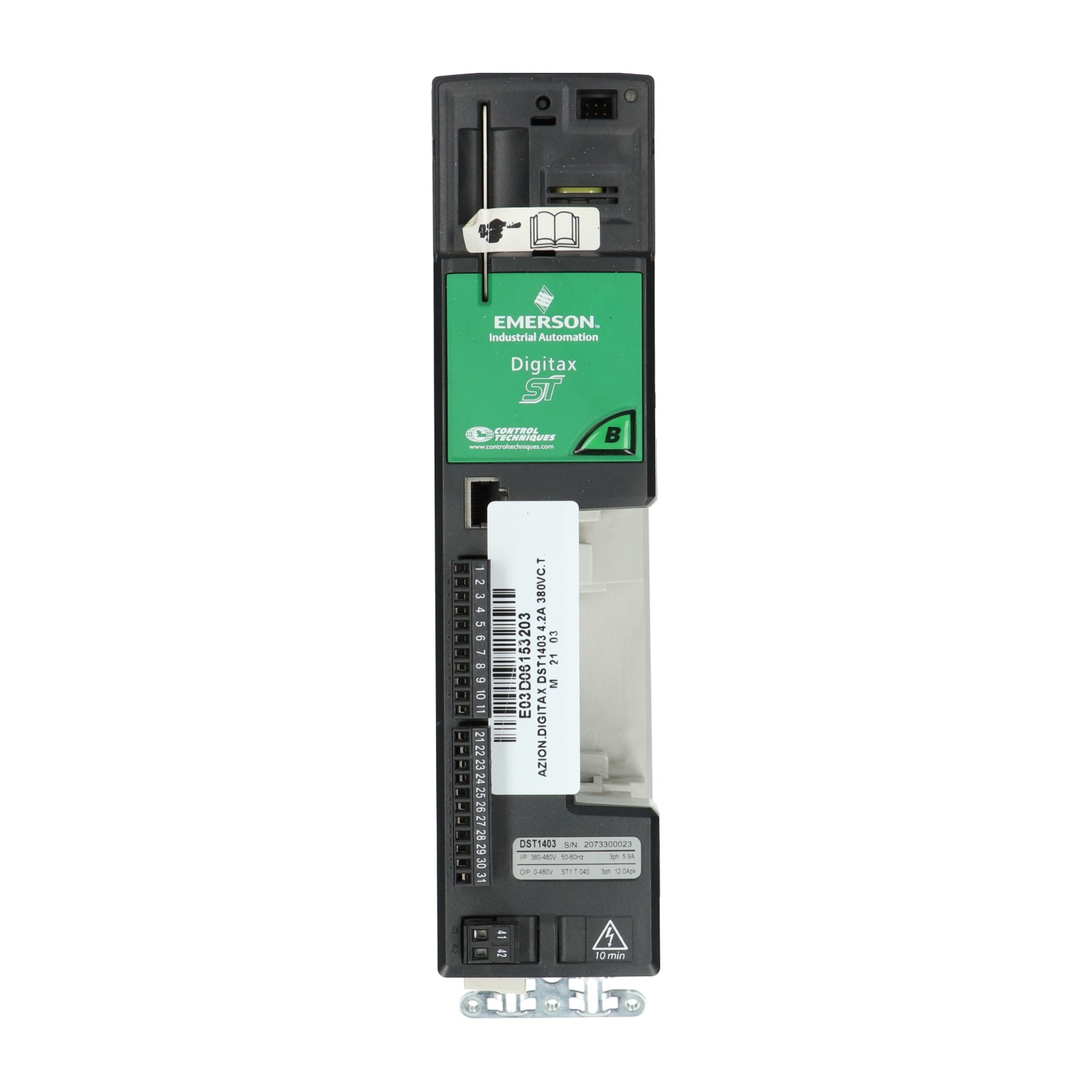

CONTROL TECHNIQUES DST1403

Il **CONTROL TECHNIQUES DST1403** è un servoazionamento della serie Digitax ST, progettato per applicazioni che richiedono alta dinamica e precisione nel controllo del movimento.

Caratteristiche principali

Il DST1403 offre un design compatto e flessibile, ideale per l’integrazione in sistemi con spazio limitato. Supporta diverse modalità operative, tra cui controllo di coppia, velocità e posizione, rendendolo adatto a una vasta gamma di applicazioni industriali. Inoltre, dispone di funzionalità di sicurezza integrate, come l’ingresso di sicurezza STO (Safe Torque Off).

Specifiche tecniche

– **Tensione di alimentazione**: 380/480 V AC
– **Corrente di uscita continua (Heavy Duty)**: 4 A
– **Corrente di picco (Heavy Duty)**: 12 A
– **Potenza nominale (Heavy Duty)**: 2,75 HP
– **Frequenza di ingresso**: 50/60 Hz
– **Numero di fasi di ingresso**: 3
– **Numero di ingressi analogici**: 3
– **Numero di uscite analogiche**: 2
– **Numero di ingressi digitali configurabili**: 3
– **Numero di uscite digitali**: 1
– **Numero di relè**: 1
– **Numero di slot per opzioni**: 2
– **Tipo di feedback supportato**: Encoder incrementale, Encoder assoluto
– **Schede opzione per feedback**: SM-ENCODER-OUT, SM-ENCODER-PLUS, SM-RESOLVER, SM-UNI-ENCODER
– **Schede opzione per comunicazione**: SM-CAN, SM-CANOPEN, SM-DEVICENET, SM-ETHERCAT, SM-ETHERNET, SM-INTERBUS, SM-PROFIBUS-DP, SM-PROFINET, SM-SERCOS
– **Schede opzione per I/O**: SM-I/O-32, SM-I/O-120V, SM-I/O-24V, SM-I/O-LITE, SM-I/O-PELV, SM-I/O-PLUS, SM-I/O-TIMER
– **Temperatura operativa standard**: da 0 a +40 °C
– **Grado di protezione**: IP20
– **Dimensioni (Altezza x Larghezza x Profondità)**: 12,7 in x 2,5 in x 9,0 in
– **Peso**: 4,6 lbs
– **Certificazioni**: UL508C, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11, EN61000-6-1, EN61000-6-2:2005, EN61800-3:2004
– **Garanzia**: 2 anni

Applicazioni tipiche

Il DST1403 è ideale per applicazioni come tavole di indicizzazione, posizionamento rapido di nastri trasportatori, macchine per taglio a misura e punzonatrici.

Opzioni di comunicazione

Il dispositivo supporta diverse opzioni di comunicazione, tra cui Modbus RTU integrato e schede opzionali per CANOpen, DeviceNet, EtherNet/IP, Modbus TCP/IP, EtherCAT, PROFIBUS DP, PROFINET RT e CTNet.

Opzioni di feedback

Sono disponibili schede opzionali per diversi tipi di feedback, come SM-ENCODER-OUT, SM-ENCODER-PLUS, SM-RESOLVER e SM-UNI-ENCODER, permettendo una flessibilità nella scelta del tipo di encoder da utilizzare.

Opzioni di I/O

Il DST1403 può essere equipaggiato con schede opzionali per ingressi e uscite, tra cui SM-I/O-32, SM-I/O-120V, SM-I/O-24V, SM-I/O-LITE, SM-I/O-PELV, SM-I/O-PLUS e SM-I/O-TIMER, offrendo una configurabilità avanzata per soddisfare le esigenze specifiche dell’applicazione.

Per ulteriori dettagli e specifiche complete, si consiglia di consultare la documentazione ufficiale fornita da Control Techniques.
