DANFOSS 131B0038

Descrizione del Prodotto

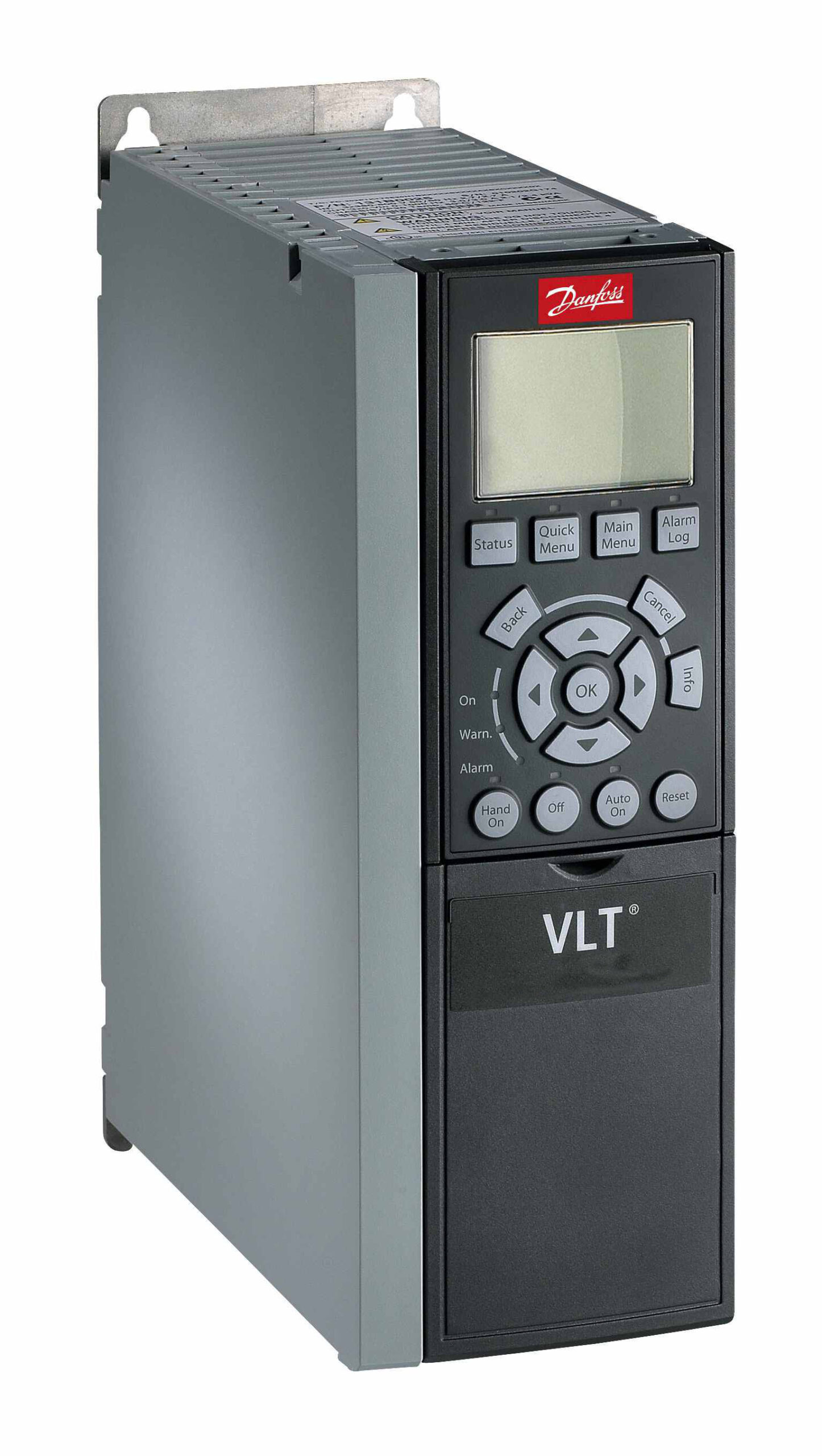

Il convertitore di frequenza Danfoss VLT® AutomationDrive FC-302, modello 131B0038, è progettato per il controllo versatile e affidabile dei motori elettrici in applicazioni industriali. Questo dispositivo offre una soluzione modulare e programmabile, adattabile a diverse esigenze operative.

Specifiche Tecniche

– Tensione di alimentazione: 380-500 V AC
– Potenza nominale: 2,2 kW (3 HP)
– Corrente nominale: 5,6 A
– Frequenza di rete: 50/60 Hz
– Frequenza di uscita massima: 590 Hz
– Numero di fasi in ingresso: 3
– Numero di fasi in uscita: 3
– Grado di protezione: IP20
– Filtro RFI: Classe A1/B (C1)
– Resistenza di frenatura integrata: No
– Dimensioni (LxHxP): 90 mm x 268 mm x 205 mm
– Peso netto: 4,54 kg
– Peso lordo: 5,06 kg

Ingressi e Uscite

– Ingressi digitali programmabili: 4 (logica PNP o NPN, 0-24 V DC)
– Ingressi analogici: 2 (tensione: -10 a +10 V, corrente: 0/4 a 20 mA, scalabili)
– Ingressi encoder/pulse programmabili: 2 (0-24 V DC, logica PNP)
– Uscite digitali/pulse programmabili: 2 (0-24 V DC)
– Uscite analogiche programmabili: 1 (0/4-20 mA)
– Uscite relè programmabili: 2

Caratteristiche Aggiuntive

– Pannello di controllo grafico locale (LCP): Sì
– Interfacce hardware: RS-485 (1), USB (1)
– Supporto protocollo MODBUS: Sì
– Applicazione in area industriale: Permessa
– Applicazione in area domestica e commerciale: Permessa
– Operazione a 4 quadranti: No
– Conformità EMC: Filtro RFI Classe A1/B (C1)

Opzioni e Accessori

– Opzioni Fieldbus: Profibus, DeviceNet, CanOpen, Profinet, Ethernet IP, Modbus TCP
– Opzioni I/O e feedback: I/O generico, Encoder, Resolver, Relè, Ingresso 24V per tensione di controllo, Scheda relè estesa, Ingresso sensore
– Opzioni di sicurezza: Interfaccia PLC di sicurezza (DC/DC converter), Scheda termistore ATEX-PTC
– Opzioni di controllo del movimento: Controller di movimento programmabile, Controller di sincronizzazione, Controller di posizionamento, Controller di avvolgimento centrale
– Opzioni di potenza: Resistenze di frenatura, Filtri a onda sinusoidale, Filtri dU/dt, Filtri armonici (AHF)
– Opzioni di raffreddamento: Kit di montaggio per raffreddamento attraverso pannello, Raffreddamento attraverso canale posteriore
– Altri accessori: Kit IP21/NEMA 1 (conversione da IP20 a IP21), Adattatore Profibus, Connettore Sub-D9, Piastra di disaccoppiamento per cavi Fieldbus, Cavo di connessione USB a PC, Kit di montaggio LCP, Staffe di montaggio, Opzione di disconnessione dalla rete

Gestione del Calore

– Raffreddamento attraverso pannello: Dissipazione diretta delle perdite di calore all’esterno del quadro elettrico
– Raffreddamento attraverso canale posteriore: Rimozione fino all’85-90% delle perdite di calore direttamente all’esterno della sala di installazione
– Separazione aria/elettronica: Completa separazione tra l’aria di raffreddamento e l’elettronica interna per un raffreddamento efficiente

Codice HS e Origine

– Codice HS: 85044090
– Paese di origine: Danimarca

Note

Per ulteriori dettagli e opzioni di configurazione, si consiglia di consultare la documentazione ufficiale di Danfoss o di contattare un rappresentante autorizzato.
