EATON 216380

Nome del prodotto

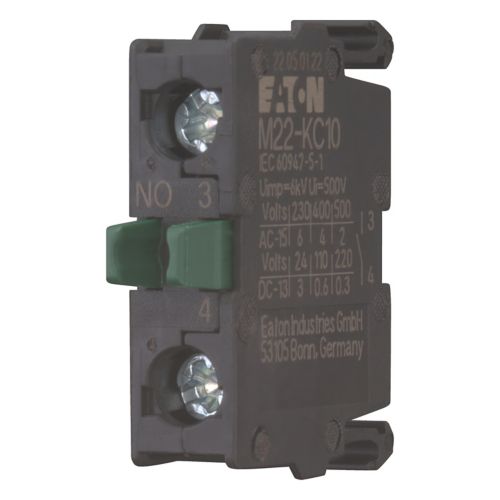

Elemento di contatto accessorio serie Moeller® M22 di Eaton

Numero di catalogo

216380

Codice modello

M22-KC10

EAN

4015082163808

Dimensioni e peso

Lunghezza: 38 mm
Altezza: 10 mm
Larghezza: 32 mm
Peso: 0,01 kg

Conformità e certificazioni

Conformità: Marchio CE
Certificazioni: EN 60947-5, UL 508, CSA Std. C22.2 No. 14-05, IEC 60947-5, CSA Std. C22.2 No. 94-91, VDE, IEC/EN 60947-5, UL Category Control No.: NKCR, CSA, UL, CSA Class No.: 3211-03, CSA File No.: 012528, UL File No.: E29184, CSA-C22.2 No. 14-05, CE, CSA-C22.2 No. 94-91, IEC 60947-5-1

Caratteristiche e funzioni

Colore: Verde
Tipo di connessione elettrica: Terminali a vite

Specifiche generali

Grado di protezione: IP20
Durata elettrica: 1.200.000 operazioni (a 12 V, DC-13, 2,8 A); 1.000.000 operazioni (a 230 V, AC-15, 1 A); 1.600.000 operazioni (a 230 V, 0,5 A); 700.000 operazioni (a 230 V, AC-15, 3 A)
Durata meccanica: 5.000.000 operazioni
Modello: Montaggio superiore
Metodo di montaggio: Fissaggio a pavimento
Frequenza di manovra: 3600 manovre/ora
Coppia operativa: 0,8 Nm
Categoria di sovratensione: III
Grado di inquinamento: 3
Tensione nominale di tenuta all’impulso (Uimp): 6.000 V AC

Condizioni ambientali e meccaniche

Resistenza agli urti: 30 g, meccanico, secondo IEC/EN 60068-2-27, urto sinusoidale 11 ms

Condizioni ambientali climatiche

Temperatura ambiente di esercizio: da -25 °C a 70 °C
Temperatura ambiente di stoccaggio: da -25 °C a 85 °C
Idoneità climatica: Caldo umido ciclico, secondo IEC 60068-2-30; Caldo umido costante, secondo IEC 60068-2-78

Capacità dei terminali

Capacità morsetti (flessibile con puntalino): 0,5 – 1,5 mm²
Capacità morsetti (rigido): 0,75 – 2,5 mm²
Sezioni di collegamento (a trefoli): 0,5 – 2,5 mm²

Valori elettrici

Tensione nominale di isolamento (Ui): 500 V
Corrente nominale di esercizio (Ie) in AC-15, 115 V: 6 A
Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V: 6 A
Corrente nominale di esercizio (Ie) in AC-15, 380 V, 400 V, 415 V: 4 A
Corrente nominale di esercizio (Ie) in AC-15, 500 V: 2 A
Corrente nominale di esercizio (Ie) in DC-13, 24 V: 3 A
Corrente nominale di esercizio (Ie) in DC-13, 42 V: 1,7 A
Corrente nominale di esercizio (Ie) in DC-13, 60 V: 1,2 A
Corrente nominale di esercizio (Ie) in DC-13, 110 V: 0,6 A
Corrente nominale di esercizio (Ie) in DC-13, 220 V, 230 V: 0,3 A
Corrente nominale di esercizio (Ie) in DC-13, 500 V: 0,1 A

Durata elettrica

1.200.000 operazioni (a 12 V, DC-13, 2,8 A)
1.000.000 operazioni (a 230 V, AC-15, 1 A)
1.600.000 operazioni (a 230 V, 0,5 A)
700.000 operazioni (a 230 V, AC-15, 3 A)

Durata meccanica

5.000.000 operazioni

Protezione contro i cortocircuiti

Dispositivo di protezione contro i cortocircuiti senza fusibile: PKZM0-10/FAZ-B6/1
Dispositivo di protezione contro i cortocircuiti con fusibile (gG/gL): 10 A

Resistenza agli urti

30 g, meccanico, secondo IEC/EN 60068-2-27, urto sinusoidale 11 ms

Temperatura ambiente di esercizio

Minima: -25 °C
Massima: 70 °C

Temperatura ambiente di stoccaggio

Minima: -25 °C
Massima: 85 °C

Idoneità climatica

Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Capacità dei terminali

Flessibile con puntalino: 0,5 – 1,5 mm²
Rigido: 0,75 – 2,5 mm²
A trefoli: 0,5 – 2,5 mm²

Valori elettrici

Tensione nominale di isolamento (Ui): 500 V
Corrente nominale di esercizio (Ie) in AC-15, 115 V: 6 A
Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V: 6 A
Corrente nominale di esercizio (Ie) in AC-15, 380 V, 400 V, 415 V: 4 A
Corrente nominale di esercizio (Ie) in AC-15, 500 V: 2 A
Corrente nominale di esercizio (Ie) in DC-13, 24 V: 3 A
Corrente nominale di esercizio (Ie) in DC-13, 42 V: 1,7 A
Corrente nominale di esercizio (Ie) in DC-13, 60 V: 1,2 A
Corrente nominale di esercizio (Ie) in DC-13, 110 V: 0,6 A
Corrente nominale di esercizio (Ie) in DC-13, 220 V, 230 V: 0,3 A
Corrente nominale di esercizio (Ie) in DC-13, 500 V: 0,1 A

Durata elettrica

1.200.000 operazioni (a 12 V, DC-13, 2,8 A)
1.000.000 operazioni (a 230 V, AC-15, 1 A)
1.600.000 operazioni (a 230 V, 0,5 A)
700.000 operazioni (a 230 V, AC-15, 3 A)

Durata meccanica

5.000.000 operazioni

Protezione contro i cortocircuiti

Dispositivo di protezione contro i cortocircuiti senza fusibile: PKZM0-10/FAZ-B6/1
Dispositivo di protezione contro i cortocircuiti con fusibile (gG/gL): 10 A

Resistenza agli urti

30 g, meccanico, secondo IEC/EN 60068-2-27, urto sinusoidale 11 ms

Temperatura ambiente di esercizio

Minima: -25 °C
Massima: 70 °C

Temperatura ambiente di stoccaggio

Minima: -25 °C
Massima: 85 °C

Idoneità climatica

Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Capacità dei terminali

Flessibile con puntalino: 0,5 – 1,5 mm²
Rigido: 0,75 – 2,5 mm²
A trefoli: 0,5 – 2,5 mm²

Valori elettrici

Tensione nominale di isolamento (Ui): 500 V
Corrente nominale di esercizio (Ie) in AC-15, 115 V: 6 A
Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V: 6 A
Corrente nominale di esercizio (Ie) in AC-15, 380 V, 400 V, 415 V: 4
