EATON 271394

Descrizione del Prodotto

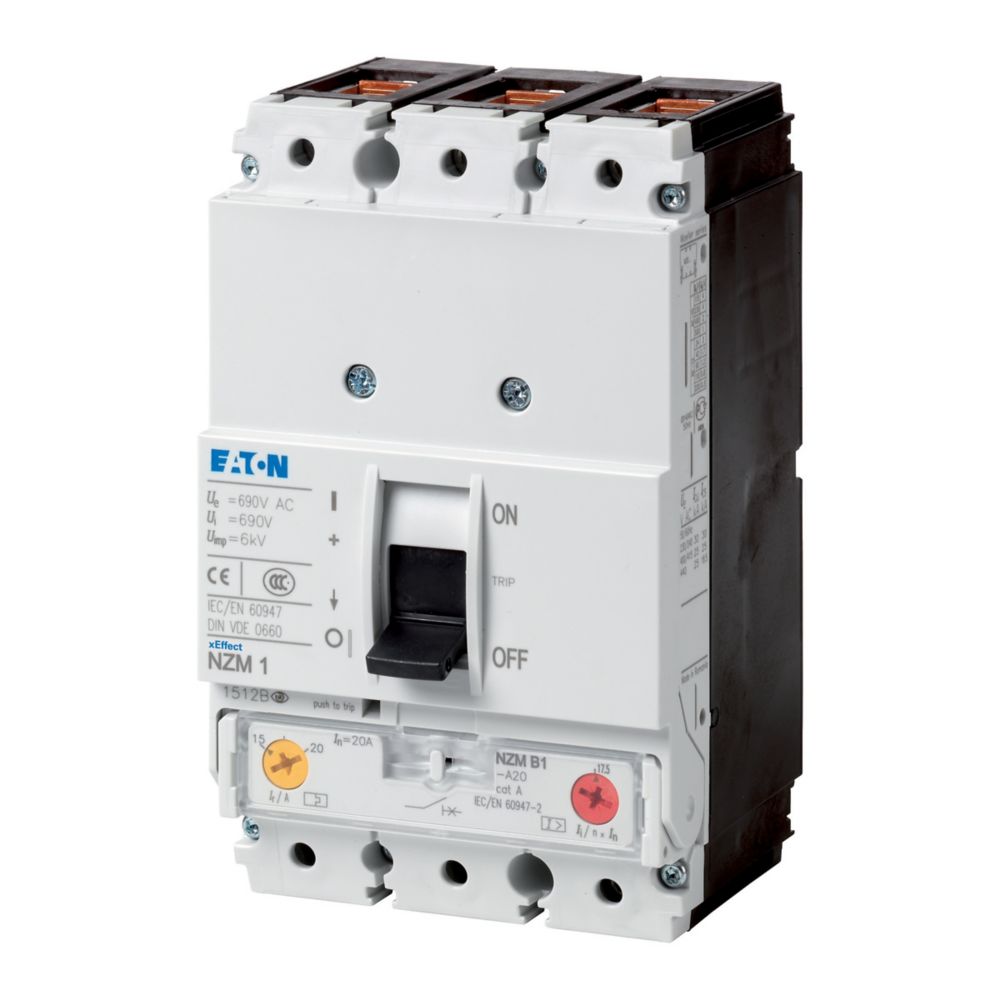

L’interruttore automatico di potenza Eaton NZMC1-A63 è un dispositivo a 3 poli progettato per la protezione di impianti e cavi. Offre un potere di interruzione nominale di 36 kA a 400 V e una corrente nominale ininterrotta di 63 A.

Caratteristiche Principali

– Corrente nominale ininterrotta (Iu): 63 A

– Potere di interruzione nominale estremo in corto circuito (Icu) a 400 V, 50 Hz: 36 kA

– Numero di poli: 3

– Intervallo di regolazione del relè termico (sovraccarico): 50…63 A

– Tensione nominale: 690 V

– Tipo di dispositivo: Esecuzione fissa

– Tipo di connessione al circuito di corrente principale: Morsettiera per cavi

– Intervallo di regolazione protezione contro i cortocircuiti istantaneo: 380…630 A

– Protezione differenziale integrata: No

– Adatto al montaggio su guida DIN: No

– Montaggio su barra DIN opzionale: Sì

– Numero di contatti ausiliari NC: 0

– Numero di contatti ausiliari NO: 0

– Numero di contatti ausiliari in scambio: 0

– Indicatore di avvenuto sgancio disponibile: No

– Con sganciatore di minima tensione integrato: No

– Posizione del collegamento al circuito principale: Lato frontale

– Tipo di elemento di controllo: Levetta

– Dispositivo completo con unità di sicurezza: Sì

– Motorizzazione integrata: No

– Motorizzazione opzionale: No

– Grado di protezione (IP): IP20

Dimensioni e Peso

– Altezza: 95 mm

– Larghezza: 95 mm

– Profondità: 150 mm

– Peso: 1,049 kg

Norme e Certificazioni

– Conformità alle norme: IEC/EN 60947-2

– Categoria d’uso secondo IEC/EN 60947-2: A

– Durata meccanica: 20.000 manovre

– Durata elettrica a 400 V, 50/60 Hz: 10.000 manovre

Applicazioni

Adatto per l’uso in sistemi di alimentazione non collegati a terra a 690 V.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita dal produttore.
