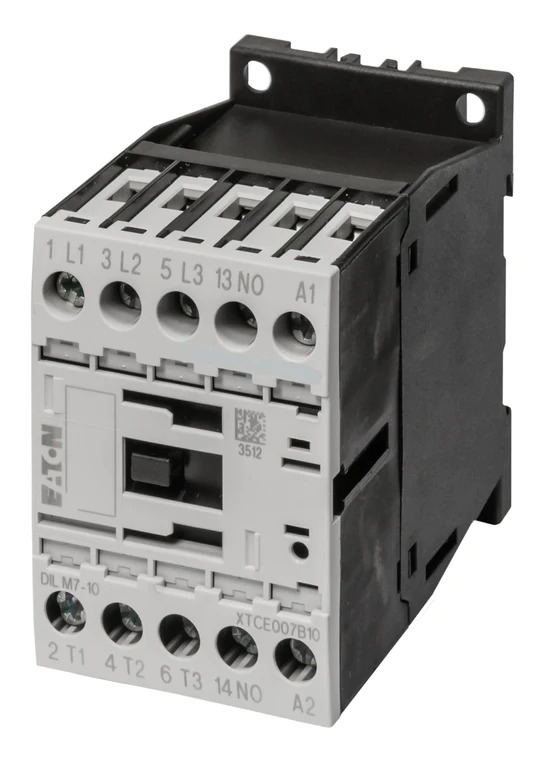

EATON 276547

Nome del prodotto

Eaton Moeller® serie DILM contattore

Codice catalogo

276547

Codice modello

DILM7-10(110V50HZ,120V60HZ)

EAN

4015082765477

Dimensioni

Lunghezza: 75 mm
Altezza: 68 mm
Larghezza: 45 mm

Peso

0,24 kg

Certificazioni

CSA Class No.: 2411-03, 3211-04
VDE 0660
UL 60947-4-1
UL Category Control No.: NLDX
CSA-C22.2 No. 60947-4-1-14
UL
CSA
IEC/EN 60947-4-1
IEC/EN 60947
UL File No.: E29096
CE
CSA File No.: 012528

Applicazione

Contattori per motori

Numero di poli

Tre poli

Connessione

Morsetti a vite

Dimensione del telaio

FS1

Durata meccanica

10.000.000 operazioni (funzionamento in AC)

Frequenza operativa

9000 operazioni meccaniche/ora (funzionamento in AC)

Categoria di sovratensione

III

Grado di inquinamento

3

Categoria di utilizzo

AC-3: Motori a induzione AC normali: avviamento, spegnimento durante il funzionamento
AC-1: Carichi non induttivi o debolmente induttivi, forni a resistenza
AC-4: Motori a induzione AC normali: avviamento, inversione, marcia a impulsi

Tipo di tensione

AC

Tensione nominale di comando Us per AC 50 Hz

110 V

Tensione nominale di comando Us per AC 60 Hz

120 V

Corrente nominale di esercizio Ie per AC-1, 400 V

22 A

Corrente nominale di esercizio Ie per AC-3, 400 V

7 A

Potenza nominale di esercizio per AC-3, 400 V

3 kW

Corrente nominale di esercizio Ie per AC-4, 400 V

5 A

Potenza nominale di esercizio per AC-4, 400 V

2,2 kW

Numero di contatti ausiliari, contatti di chiusura

1

Numero di contatti principali, contatti di chiusura

3

Resistenza per polo

2,5 mΩ

Adatto per

Motori con classe di efficienza IE3

Protezione

Protezione contro il contatto diretto quando azionato frontalmente (EN 50274)

Tensione nominale di tenuta all’impulso (Uimp)

8000 V AC

Categoria del prodotto

Contattori

Note del catalogo

Contatti conformi a EN 50012
