EATON 277834

Descrizione del Prodotto

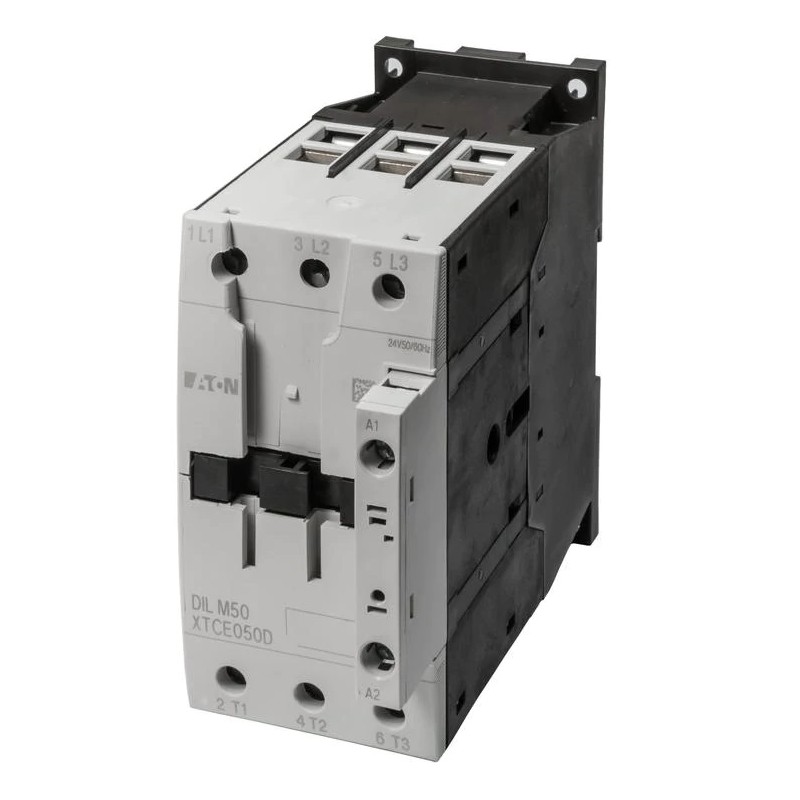

Il contattore di potenza Eaton DILM50 (codice prodotto 277834) è progettato per il controllo di motori trifase fino a 22 kW a 400 V in categoria AC-3. È dotato di una bobina di comando a 24 V AC operante a 50/60 Hz e presenta morsetti a vite per un collegamento sicuro e affidabile. Questo contattore è adatto anche per motori con classe di efficienza IE3.

Caratteristiche Tecniche

– **Numero di poli:** 3
– **Corrente nominale d’impiego AC-3 (380 V 400 V):** 50 A
– **Corrente nominale d’impiego AC-1 (a 40 °C):** 80 A
– **Potenza nominale d’impiego per motori trifase 50 – 60 Hz:**
– AC-3 220V 230V: 15,5 kW
– AC-3 380 V 400 V: 22 kW
– AC-3 660 V 690 V: 30 kW
– **Categoria d’uso:**
– AC-1: Carichi non induttivi o leggermente induttivi, forni a resistenza
– AC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento
– AC-4: Motori a gabbia: avviamento, collegamento, inversione, marcia a impulsi
– **Tensione di comando:** 24 V 50/60 Hz
– **Tipo di corrente:** Comando in corrente alternata
– **Tecnica di collegamento:** Morsetti a vite
– **Dimensioni:**
– Lunghezza: 132,1 mm
– Altezza: 115 mm
– Larghezza: 55 mm
– **Peso:** 0,872 kg
– **Durata meccanica:** 10.000.000 operazioni (comando in AC)
– **Frequenza operativa:** 5000 operazioni meccaniche/ora (comando in AC)
– **Categoria di sovratensione:** III
– **Grado di inquinamento:** 3
– **Tensione nominale di tenuta ad impulso (Uimp):** 8000 V AC
– **Resistenza per polo:** 1,9 mΩ
– **Protezione:** Protezione contro il contatto diretto quando azionato frontalmente (EN 50274)

Certificazioni

– IEC/EN 60947
– CSA
– VDE 0660
– CE
– UL 60947-4-1
– UL File No.: E29096
– CSA Class No.: 2411-03, 3211-04
– IEC/EN 60947-4-1
– UL Category Control No.: NLDX
– CSA File No.: 012528
– CSA-C22.2 No. 60947-4-1-14

Note

Il contattore DILM50 è compatibile con motori di classe di efficienza IE3. Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione. Inoltre, è combinabile con contatti ausiliari DILM1000-XHI(V)… e DILM150-XHI(V)….

Applicazioni

Il contattore DILM50 è ideale per il controllo di motori trifase in applicazioni industriali, garantendo affidabilità e sicurezza nel comando e nella protezione dei motori elettrici.
