FESTO 1002501

Descrizione del Prodotto

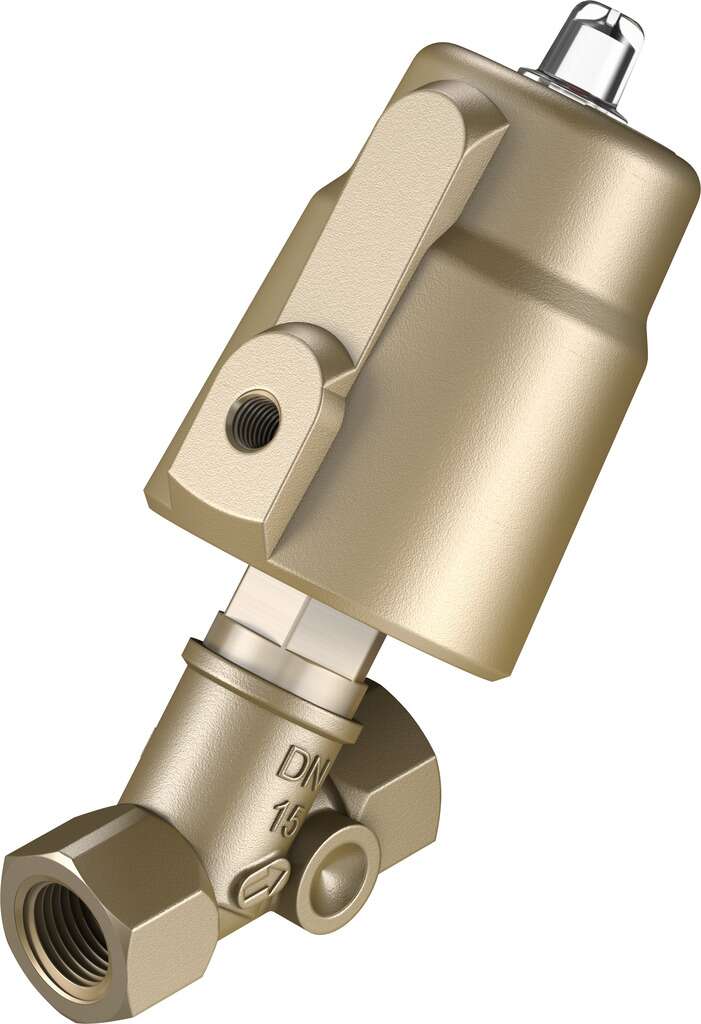

La valvola a sede inclinata FESTO 1002501, modello VZXF-L-M22C-M-B-G12-120-H3B1-50-16, è una valvola a 2/2 vie normalmente chiusa, progettata per il controllo di fluidi gassosi e liquidi in sistemi di tubazioni rigide.

Caratteristiche Principali

– **Tipo di valvola:** Valvola a sede inclinata a 2/2 vie, normalmente chiusa

– **Serie:** VZXF

– **Dimensione nominale:** 12 mm

– **Connessione:** Filettatura femmina G1/2 secondo DIN ISO 228

– **Pressione di esercizio:** 0 … 16 bar

– **Temperatura del fluido:** -10 °C … 80 °C

– **Portata Kv:** 3,7 m³/h

– **Materiale del corpo:** Bronzo rosso (CC499K)

– **Materiale dell’attuatore:** Ottone

– **Materiale della guarnizione del fuso:** NBR

– **Materiale della guarnizione della sede:** PTFE

– **Attuatore:** Pneumatico con diametro di 50 mm

– **Metodo di reset:** Molla meccanica

– **Connessione pneumatica:** Filettatura femmina G1/8

– **Posizione di montaggio:** Qualsiasi

– **Direzione del flusso:** Sotto la sede della valvola, per media gassosi e liquidi

– **Viscosità massima del fluido:** 600 mm²/s

– **Temperatura ambiente:** -10 °C … 60 °C

– **Peso del prodotto:** 1.200 g

– **Classe di resistenza alla corrosione:** 1 (basso stress da corrosione)

– **Principio di tenuta:** Tenuta morbida

– **Design:** Valvola a otturatore con attuatore a pistone

– **Funzione di scarico dell’aria:** Senza opzione di controllo del flusso

– **Tipo di pilotaggio:** Controllo esterno

– **Pressione di pilotaggio:** 6 … 10 bar

– **Media operativi:** Aria compressa filtrata, gas inerti, vapore, oli minerali, acqua, fluidi neutri

– **Conformità:** Contiene sostanze che compromettono la bagnabilità della vernice, conforme RoHS

Applicazioni

Questa valvola è ideale per il controllo di media gassosi e liquidi in sistemi di tubazioni rigide, senza la necessità di una differenza di pressione tra ingresso e uscita. È adatta per applicazioni che richiedono resistenza chimica e termica elevate, nonché una lunga durata operativa.

Documentazione Tecnica

Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica disponibile al seguente link: Scheda Tecnica FESTO 1002501

Note

Le immagini del prodotto potrebbero non rappresentare esattamente l’articolo. Si prega di fare riferimento alle specifiche del prodotto per informazioni accurate.
