FESTO 1254043

Ecco la scheda tecnica del prodotto FESTO 1254043:

Descrizione del Prodotto

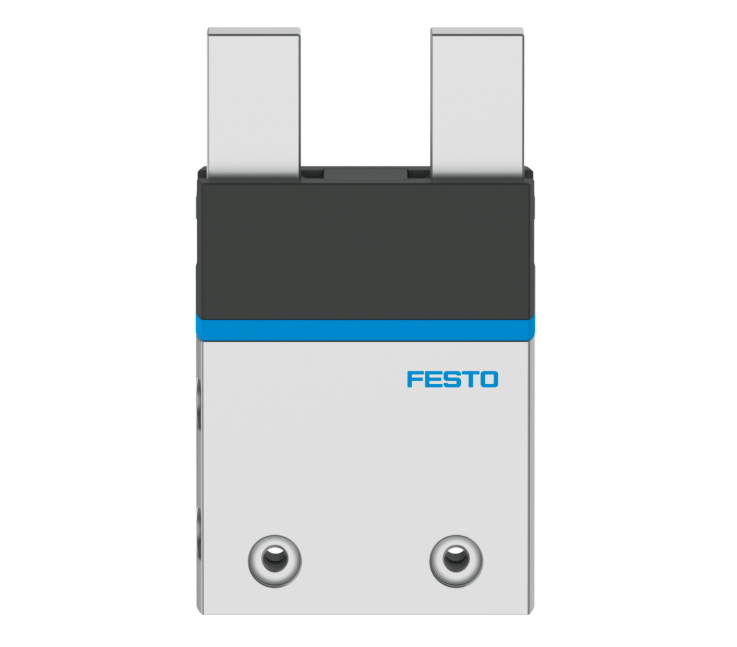

Il FESTO 1254043, modello DHPS-16-A, è una pinza parallela a doppio effetto progettata per applicazioni di manipolazione precisa. Con una forza di presa di 96 N per ganascia a 6 bar e una corsa di 5 mm per ganascia, offre prestazioni affidabili in sistemi di automazione compatti. La pinza è dotata di una guida a cuscinetto liscio per un movimento accurato delle ganasce ed è compatibile con sensori di prossimità per il feedback di posizione. Il suo design consente opzioni di montaggio versatili su varie unità attuatrici, rendendola adattabile a diversi setup produttivi.

Specifiche Tecniche

– Dimensione: 16
– Corsa per ganascia: 5 mm
– Precisione di sostituzione massima: ≤ 0,2 mm
– Gioco angolare massimo delle ganasce ax, ay: < 0,5°
– Gioco massimo delle ganasce Sz: < 0,02 mm
– Simmetria rotazionale: ≤ 0,2 mm
– Ripetibilità della pinza: < 0,02 mm
– Numero di ganasce: 2
– Posizione di montaggio: qualsiasi
– Principio di funzionamento: doppio effetto
– Funzione della pinza: parallela
– Configurazione costruttiva: leva, ciclo di movimento controllato dalla forza
– Guida: guida a cuscinetto liscio
– Rilevamento della posizione: per sensore di prossimità
– Forza totale di presa in apertura a 6 bar: 210 N
– Forza totale di presa in chiusura a 6 bar: 190 N
– Pressione di esercizio: da 2 a 8 bar
– Frequenza massima di lavoro della pinza: 3 Hz
– Tempo minimo di apertura a 6 bar: 33 ms
– Tempo minimo di chiusura a 6 bar: 41 ms
– Fluido operativo: aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo e di controllo: funzionamento lubrificato possibile (richiesto in operazioni successive)
– Classe di resistenza alla corrosione KBK: 1 – basso stress da corrosione
– Temperatura ambiente: da 5 a 60°C
– Forza di presa per ganascia in apertura a 6 bar: 105 N
– Forza di presa per ganascia in chiusura a 6 bar: 96 N
– Momento d’inerzia: 0,465 kg/cm²
– Forza massima sulle ganasce Fz statica: 150 N
– Momento torcente massimo sulle ganasce Mx statica: 8 Nm
– Momento torcente massimo sulle ganasce My statica: 8 Nm
– Momento torcente massimo sulle ganasce Mz statica: 8 Nm
– Intervallo di lubrificazione degli elementi di guida: 10 milioni di cicli
– Massa massima per dito esterno della pinza: 150 g
– Peso del prodotto: 184 g
– Tipo di fissaggio: a scelta tra filettatura interna e bussola di centraggio o foro passante e bussola di centraggio
– Connessione pneumatica: M3
– Informazioni sui materiali: conforme RoHS
– Materiale del coperchio: PA
– Materiale dell’alloggiamento: lega di alluminio forgiato, anodizzato duro
– Materiale delle ganasce: acciaio inossidabile ad alta lega

Documentazione Tecnica

Per ulteriori dettagli, è possibile consultare la documentazione tecnica disponibile sul sito ufficiale di Festo. ([festo.com](https://www.festo.com/it/it/e/supporto/documentazione-tecnica-id_1907109/?utm_source=openai))
