FESTO 130608

Descrizione del Prodotto

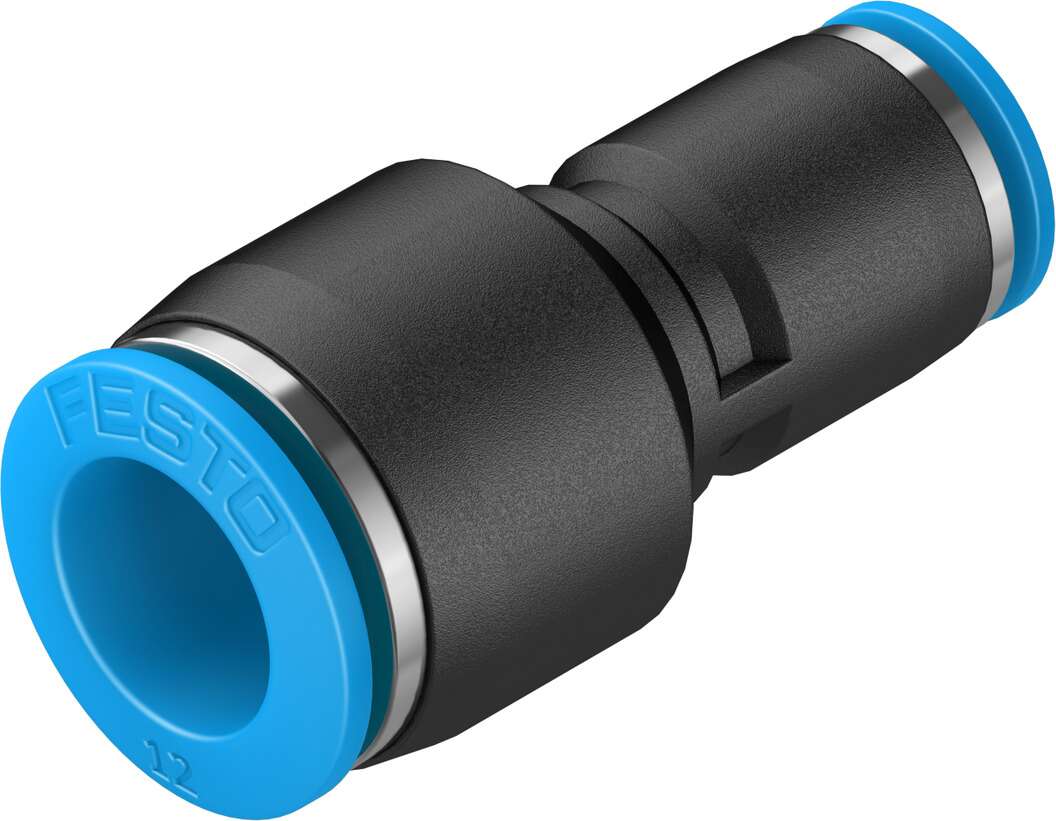

Il connettore a innesto QS-12-8 di Festo è un raccordo pneumatico diritto riduttore progettato per collegare tubi con diametri esterni di 12 mm e 8 mm. Questo componente è ideale per applicazioni che richiedono una connessione sicura e affidabile in sistemi pneumatici.

Specifiche Tecniche

• Codice Prodotto: 130608
• Serie: QS
• Diametro Nominale: 5,2 mm
• Connessione Pneumatica 1: Per tubo con diametro esterno di 12 mm
• Connessione Pneumatica 2: Per tubo con diametro esterno di 8 mm
• Pressione di Esercizio: Da -0,95 a 14 bar
• Temperatura di Esercizio: Da -10 a 80 °C
• Materiale del Corpo: PBT (Polibutilentereftalato)
• Materiale della Ghiera di Sblocco: POM (Poliossimetilene)
• Materiale della Guarnizione: NBR (Nitrile Butadiene Rubber)
• Materiale del Segmento di Bloccaggio del Tubo: Acciaio inossidabile ad alta lega
• Colore della Ghiera di Sblocco: Blu
• Posizione di Montaggio: Qualsiasi
• Classe di Resistenza alla Corrosione: 1 (basso stress corrosivo)
• Peso del Prodotto: 16 g

Caratteristiche Principali

• La griffa di ritenzione in acciaio inossidabile all’interno del raccordo mantiene il tubo saldamente senza danneggiarne la superficie.
• Assorbe in modo sicuro vibrazioni e picchi di pressione.
• Una guarnizione in gomma nitrilica garantisce una tenuta perfetta tra il tubo e il corpo del raccordo.
• Tutte le parti in ottone dei raccordi a innesto Festo sono nichelate, offrendo un’elevata resistenza alla corrosione.
• I filetti conici ISO R hanno un rivestimento autotenuta in PTFE, permettendo il riutilizzo del raccordo fino a cinque volte senza necessità di componenti di tenuta aggiuntivi.
• Il raccordo può essere allineato dopo l’assemblaggio.
• Basso stress corrosivo.

Applicazioni

Il connettore a innesto QS-12-8 è adatto per l’uso con aria compressa conforme alla norma ISO 8573-1:2010 [7:-:-] e acqua, secondo la dichiarazione del produttore disponibile sul sito di Festo. È progettato per applicazioni in cui è richiesta una connessione pneumatica affidabile e resistente.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la scheda tecnica disponibile al seguente link: Scheda Tecnica 130608
