FESTO 130640

Descrizione del Prodotto

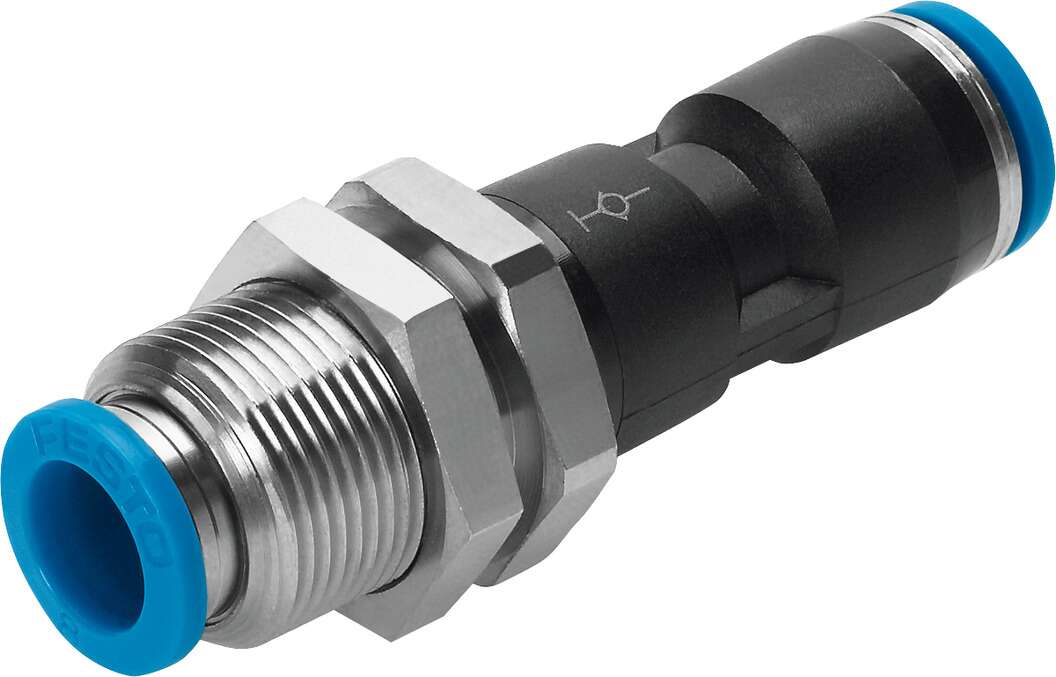

Il connettore passaparete a innesto rapido Festo QSSK-10 (codice prodotto 130640) è progettato per collegare tubi pneumatici con diametro esterno di 10 mm attraverso pareti o pannelli, garantendo un collegamento sicuro e affidabile.

Specifiche Tecniche

– Dimensione: Standard
– Diametro nominale: 5,4 mm
– Profondità di inserimento del tubo: 20,7 mm
– Posizione di montaggio: Arbitraria
– Pressione di esercizio per l’intero intervallo di temperatura: da -0,95 a 6 bar
– Pressione di esercizio in funzione della temperatura: da -0,95 a 14 bar
– Temperatura ambiente: da -10 °C a 80 °C
– Peso del prodotto: 68 g
– Connessione pneumatica 1: Per tubo con diametro esterno di 10 mm
– Connessione pneumatica 2: Per tubo con diametro esterno di 10 mm
– Colore della ghiera di sblocco: Blu

Materiali

– Corpo: PBT (Polibutilentereftalato)
– Ghiera di sblocco: POM (Poliossimetilene)
– Guarnizione del tubo: NBR (Gomma nitrilica)
– Segmento di bloccaggio del tubo: Acciaio inossidabile ad alta lega

Tipi di Tubo Compatibili

PAN-, PAN-MF-, PAN-R-, PAN-V0-, PEN-, PFAN-, PLN-, PTFEN-, PUN-, PUN-CM-, PUN-DUO-, PUN-H-, PUN-H-DUO-, PUN-S-, PUN-S-DUO-, PUN-V0-

Informazioni Aggiuntive

– Principio di funzionamento: Push-pull
– Classe di resistenza alla corrosione KBK: 1 (basso stress da corrosione)
– Conformità RoHS: Conforme

Applicazioni

Il connettore QSSK-10 è ideale per applicazioni pneumatiche che richiedono il passaggio di tubi attraverso pareti o pannelli, offrendo un collegamento rapido e sicuro.

Documentazione

Per ulteriori dettagli tecnici, consultare la documentazione ufficiale disponibile sul sito di Festo.
