FESTO 130771

Descrizione del prodotto

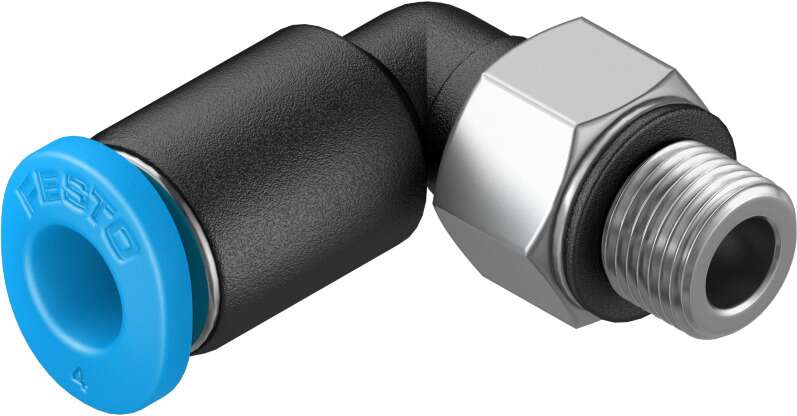

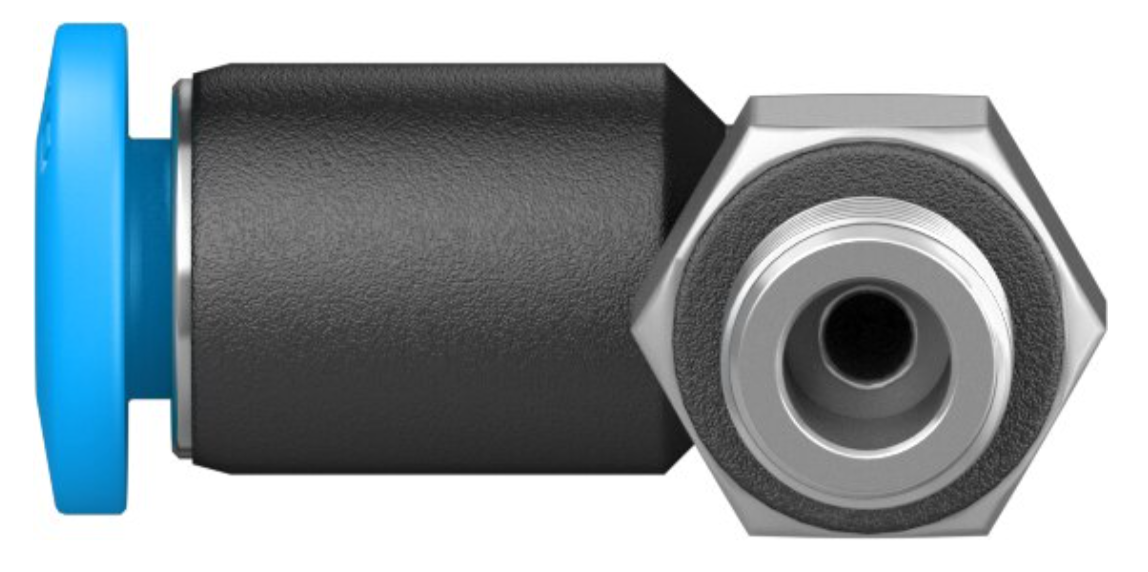

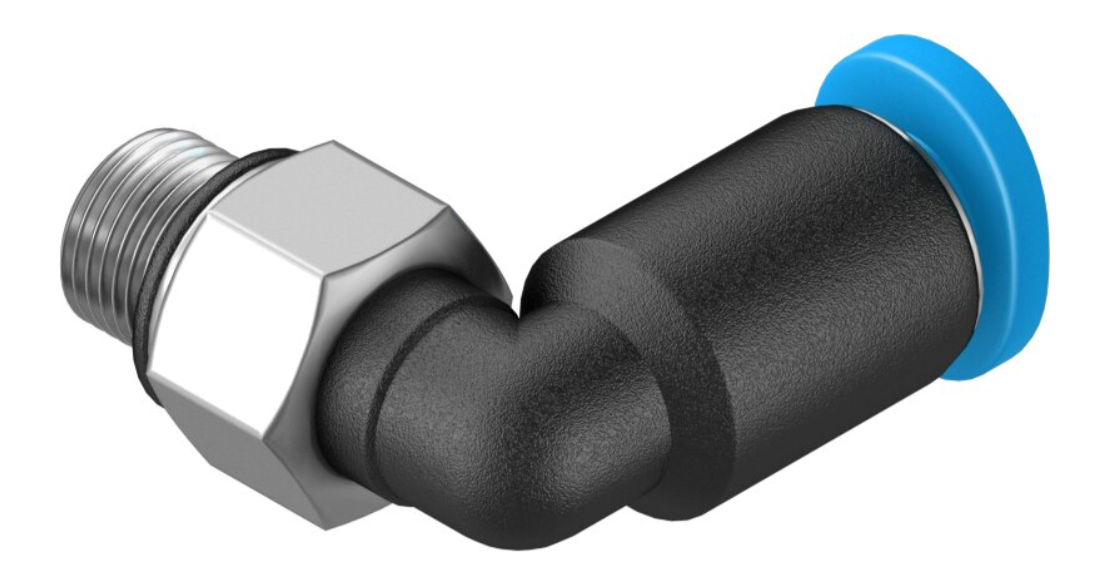

Il raccordo a L ad innesto rapido QSML-M5-4-100 (codice articolo 130771) di Festo è progettato per connessioni pneumatiche affidabili e rapide. Questo raccordo consente un collegamento a 90° tra un tubo con diametro esterno di 4 mm e una filettatura maschio M5, garantendo un’installazione semplice e sicura.

Specifiche tecniche

– Dimensione: Mini
– Diametro nominale: 1,7 mm
– Tipo di tenuta sul raccordo filettato: Anello di tenuta
– Posizione di montaggio: Qualsiasi
– Dimensione della confezione: 100 pezzi
– Principio di funzionamento: Push-pull
– Pressione di esercizio per l’intero intervallo di temperatura: da -0,95 a 6 bar
– Pressione di esercizio in funzione della temperatura: da -0,95 a 14 bar
– Classificazione marittima: Vedere certificato
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:-:-]
– Informazioni sul fluido operativo e di pilotaggio: Funzionamento lubrificato possibile
– Classe di resistenza alla corrosione CRC: 1 – Basso stress da corrosione
– Temperatura ambiente: da -10 a 80 °C
– Coppia nominale di serraggio: 1,33 Nm
– Tolleranza per la coppia di serraggio nominale: ± 20%
– Peso del prodotto: 3,4 g
– Connessione pneumatica 1: Filettatura maschio M5
– Connessione pneumatica 2: Per tubo con diametro esterno di 4 mm
– Colore dell’anello di rilascio: Blu
– Informazioni sui materiali: Conforme RoHS
– Materiale del corpo: PBT
– Materiale dell’anello di rilascio: POM
– Materiale della guarnizione del tubo: NBR
– Materiale del segmento di serraggio del tubo: Acciaio inossidabile ad alta lega

Applicazioni

Il raccordo QSML-M5-4-100 è ideale per applicazioni pneumatiche che richiedono connessioni rapide e affidabili in spazi ristretti, grazie al suo design compatto e alla facilità di installazione.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale di Festo disponibile sul loro sito web.
