FESTO 132040

Descrizione del Prodotto

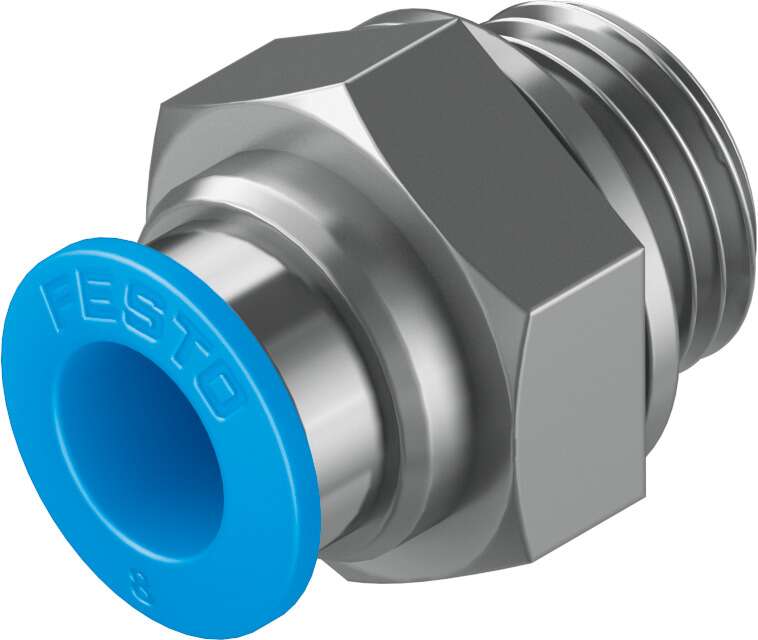

Il raccordo ad innesto rapido Festo QS-G1/4-8-50 (codice 132040) è progettato per connessioni pneumatiche affidabili e rapide. Questo raccordo diritto consente il collegamento di tubi con diametro esterno di 8 mm a filettature maschio G1/4, garantendo una tenuta sicura e una facile installazione.

Specifiche Tecniche

Dimensioni: Standard

Diametro Nominale: 7 mm

Tipo di Tenuta sul Maschio: Anello di tenuta

Posizione di Montaggio: Qualsiasi

Pressione di Esercizio per l’Intero Intervallo di Temperatura: da -0,95 a 6 bar

Pressione di Esercizio Dipendente dalla Temperatura: da -0,95 a 14 bar

Temperatura Ambiente: da -10 °C a 80 °C

Coppia di Serraggio Nominale: 9 Nm

Tolleranza per la Coppia di Serraggio Nominale: ± 20%

Peso del Prodotto: 15 g

Connessione Pneumatica 1: Filettatura maschio G1/4

Connessione Pneumatica 2: Per tubi con diametro esterno di 8 mm

Colore dell’Anello di Rilascio: Blu

Materiale del Corpo: Ottone nichelato

Materiale dell’Anello di Rilascio: POM

Materiale della Guarnizione del Tubo: NBR

Materiale del Componente di Bloccaggio del Tubo: Acciaio inossidabile ad alta lega

Caratteristiche Principali

– Il raccordo utilizza un principio push-pull per un’installazione rapida e sicura.

– La pressione di esercizio varia in base alla temperatura, con un massimo di 14 bar.

– Adatto per aria compressa conforme a ISO 8573-1:2010 [7:-:-] e acqua secondo la dichiarazione del produttore.

– Operazione con lubrificazione possibile.

– Classe di resistenza alla corrosione CRC 1, indicante un basso stress da corrosione.

– Conforme alla direttiva RoHS.

Applicazioni

Il raccordo ad innesto rapido QS-G1/4-8-50 è ideale per applicazioni pneumatiche che richiedono connessioni rapide e affidabili, come sistemi di automazione industriale, linee di produzione e impianti di distribuzione dell’aria compressa.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
