FESTO 1366951

Descrizione del Prodotto

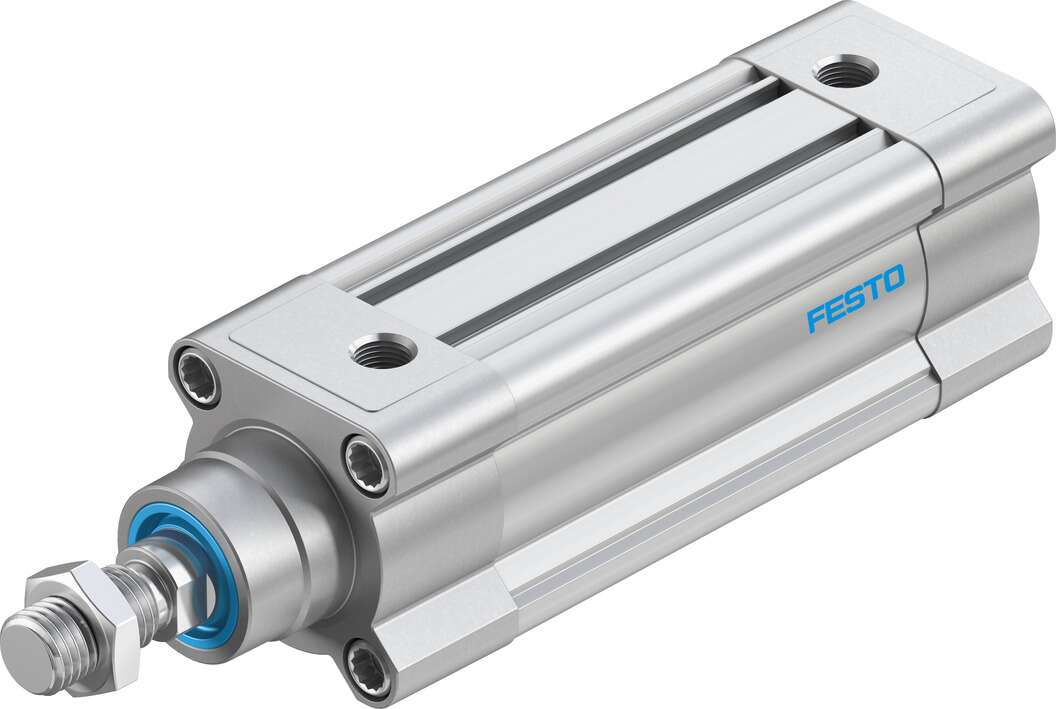

Il cilindro pneumatico Festo DSBC-50-80-PPVA-N3 (codice prodotto 1366951) è un attuatore a doppio effetto conforme alla norma ISO 15552. È progettato per applicazioni industriali che richiedono precisione e affidabilità.

Specifiche Tecniche

– **Diametro del pistone:** 50 mm
– **Corsa:** 80 mm
– **Filettatura dell’asta del pistone:** M16x1,5
– **Ammortizzazione:** Pneumatica regolabile su entrambi i lati (PPV)
– **Posizione di montaggio:** Qualsiasi
– **Conformità alla norma:** ISO 15552
– **Estremità dell’asta del pistone:** Filettatura maschio
– **Costruzione:** Pistone, asta del pistone, tubo profilato
– **Rilevamento della posizione:** Per sensori di prossimità
– **Varianti:** Asta del pistone su un solo lato
– **Pressione di esercizio:** 0,4 … 12 bar
– **Principio di funzionamento:** Doppio effetto
– **Fluido operativo:** Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– **Informazioni sul fluido operativo e di comando:** Possibile funzionamento con lubrificazione (richiesto in operazioni successive)
– **Classe di resistenza alla corrosione KBK:** 2 – Stress da corrosione moderato
– **Temperatura ambiente:** -20 … 80 °C
– **Energia d’impatto nelle posizioni finali:** 1 J
– **Lunghezza dell’ammortizzazione:** 22 mm
– **Forza teorica a 6 bar, ritorno:** 990 N
– **Forza teorica a 6 bar, avanzamento:** 1.178 N
– **Massa mobile con corsa di 0 mm:** 365 g
– **Peso supplementare per 10 mm di corsa:** 56 g
– **Peso base con corsa di 0 mm:** 1.190 g
– **Supplemento massa mobile per 10 mm di corsa:** 25 g
– **Tipo di fissaggio:** Con filettatura interna, con accessori, a scelta
– **Connessione pneumatica:** G1/4
– **Informazioni sui materiali:** Conforme RoHS
– **Materiale della copertura:** Alluminio pressofuso, rivestito
– **Materiale della guarnizione del pistone:** TPE-U(PU)
– **Materiale del pistone:** Lega di alluminio forgiato
– **Materiale dell’asta del pistone:** Acciaio altolegato
– **Materiale del raschiatore dell’asta del pistone:** TPE-U(PU)
– **Materiale della guarnizione del tampone:** TPE-U(PU)
– **Materiale del pistone del tampone:** POM
– **Materiale del tubo del cilindro:** Lega di alluminio, anodizzato liscio
– **Materiale del dado:** Acciaio zincato
– **Materiale del cuscinetto:** POM
– **Materiale della vite di spurgo:** Acciaio zincato

Applicazioni

Questo cilindro è ideale per applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come sistemi di automazione, assemblaggio e movimentazione di materiali.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione fornita dal produttore.
