Descrizione del Prodotto

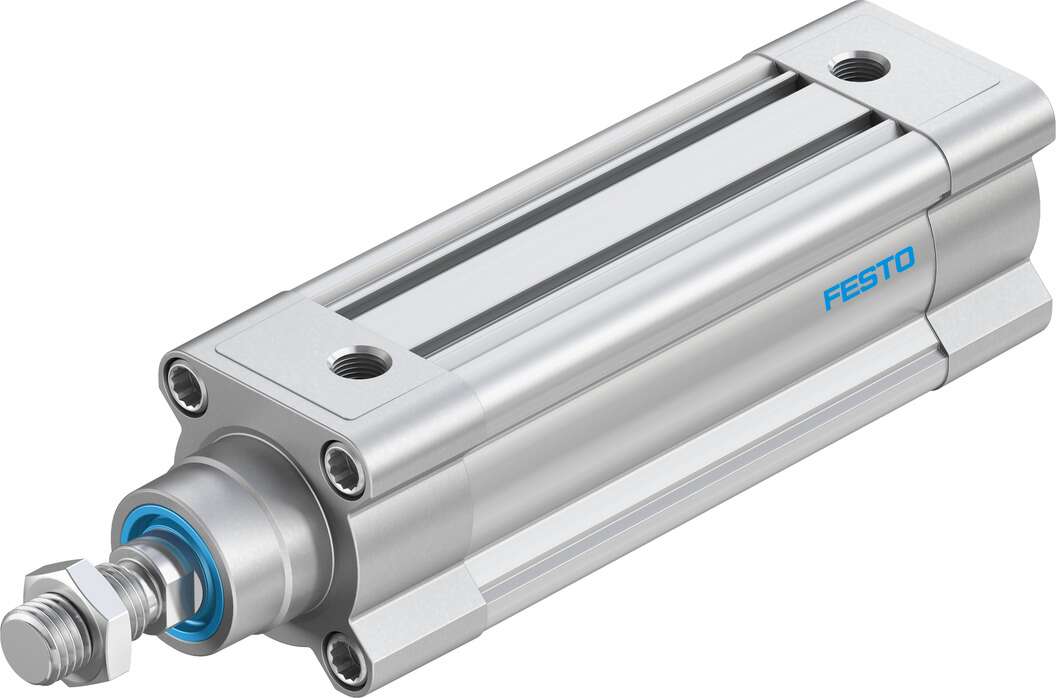

Il cilindro pneumatico a stelo Festo DSBC-50-100-PPSA-N3 (codice prodotto 1376307) è un attuatore a doppio effetto con diametro del pistone di 50 mm e corsa di 100 mm. Progettato secondo la norma ISO 15552, è dotato di ammortizzazione pneumatica auto-regolante (PPS) alle estremità, garantendo prestazioni ottimali e lunga durata.
Specifiche Tecniche
Diametro del pistone: 50 mm
Corsa: 100 mm
Filettatura stelo pistone: M16x1,5
Ammortizzazione: PPS: Ammortizzazione pneumatica auto-regolante
Posizione di montaggio: Qualsiasi
Conformità alla norma: ISO 15552
Estremità stelo pistone: Filettatura maschio
Configurazione costruttiva: Pistone, stelo pistone, tubo profilato
Rilevamento posizione: Per sensore di prossimità
Varianti: Stelo pistone su un solo lato
Pressione di esercizio [bar]: 0,4 – 12
Principio di funzionamento: Doppio effetto
Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sul fluido operativo e di controllo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
Temperatura ambiente [°C]: -20 a 80
Energia d’impatto alle posizioni finali [J]: 1,0
Lunghezza ammortizzazione [mm]: 22
Forza teorica a 6 bar, ritorno [N]: 990
Forza teorica a 6 bar, avanzamento [N]: 1.178
Massa mobile a 0 mm di corsa [g]: 365
Aumento di peso per 10 mm di corsa [g]: 56
Peso base a 0 mm di corsa [g]: 1.190
Aumento massa mobile per 10 mm di corsa [g]: 25
Tipo di fissaggio: Con filettatura interna, con accessori, opzionale
Connessione pneumatica: G1/4
Informazioni sui materiali: Conforme RoHS
Materiale copertura: Alluminio pressofuso, rivestito
Materiale guarnizione pistone: TPE-U(PU)
Materiale pistone: Lega di alluminio forgiato
Materiale stelo pistone: Acciaio altolegato
Materiale raschiatore guarnizione stelo pistone: TPE-U(PU)
Materiale guarnizione ammortizzatore: TPE-U(PU)
Materiale pistone ammortizzatore: POM
Materiale tubo cilindro: Lega di alluminio, anodizzato
Materiale dado: Acciaio zincato
Materiale cuscinetto: POM
Materiale vite di spurgo: Acciaio zincato
Dimensioni
Lunghezza: 277,8 mm
Larghezza: 64 mm
Altezza: 64 mm
Peso
1,2 kg
Documentazione
Per ulteriori dettagli tecnici e documentazione, si prega di consultare la pagina ufficiale di Festo o il distributore autorizzato.
