FESTO 1376313

Descrizione del Prodotto

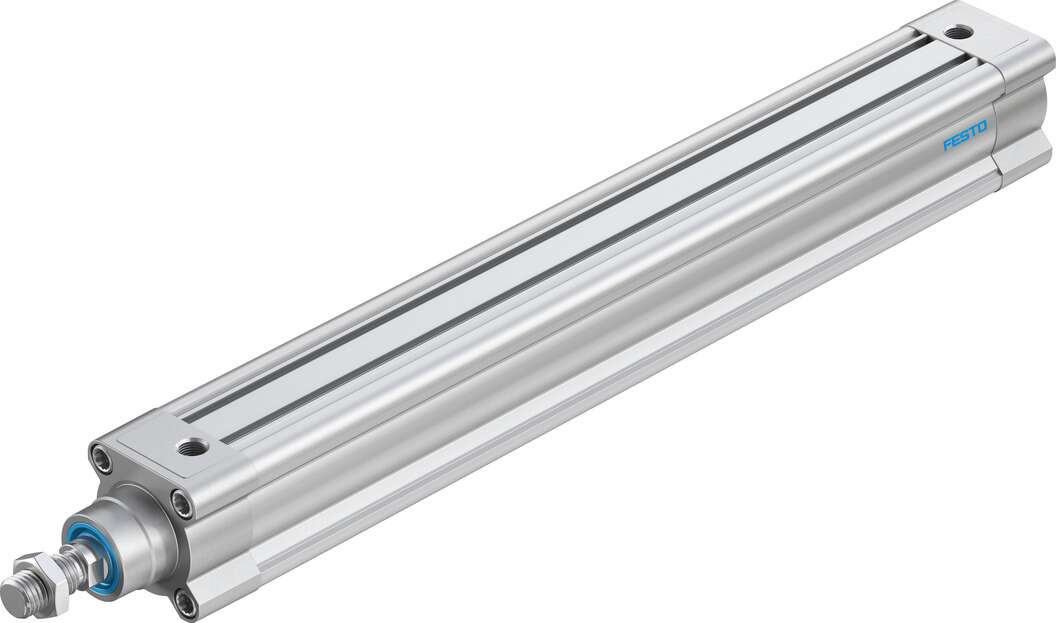

Il cilindro pneumatico a stelo Festo DSBC-50-400-PPSA-N3 è un attuatore a doppio effetto con foro da 50 mm e corsa di 400 mm. Progettato secondo lo standard ISO 15552, offre prestazioni affidabili e una lunga durata operativa. È dotato di ammortizzatori pneumatici auto-regolanti su entrambe le estremità, garantendo un movimento fluido e silenzioso.

Specifiche Tecniche

– Serie: DSBC
– Codice Prodotto: 1376313
– Diametro del Foro: 50 mm
– Corsa: 400 mm
– Azione del Cilindro: Doppio effetto
– Connessione Pneumatica: G 1/4
– Filettatura dello Stelo del Pistone: M16 x 1.5
– Pressione Operativa: da 0,4 a 12 bar
– Temperatura Operativa: da -20°C a +80°C
– Materiale del Cilindro: Lega di alluminio forgiato, anodizzato liscio
– Materiale dello Stelo del Pistone: Acciaio ad alta lega
– Conformità agli Standard: ISO 15552
– Ammortizzazione: Pneumatica auto-regolante su entrambe le estremità (PPS)
– Forza Teorica a 6 bar: 1178 N in avanzamento, 990 N in ritorno
– Massa Mobile a 0 mm di Corsa: 365 g
– Peso Base a 0 mm di Corsa: 1190 g
– Aggiunta di Peso per 10 mm di Corsa: 56 g
– Aggiunta di Massa Mobile per 10 mm di Corsa: 25 g
– Classe di Resistenza alla Corrosione: 2 (stress da corrosione moderato)
– Posizione di Montaggio: Qualsiasi
– Rilevamento della Posizione: Per sensore di prossimità
– Tipo di Montaggio: Con filettatura interna, con accessori opzionali
– Materiale della Testata: Alluminio pressofuso, rivestito
– Materiale del Pistone: Lega di alluminio forgiato
– Materiale della Guarnizione del Pistone: TPE-U(PU)
– Materiale della Guarnizione Raschiastelo: TPE-U(PU)
– Materiale del Cuscinetto: POM
– Materiale del Dado: Acciaio zincato
– Materiale della Vite di Spurgo: Acciaio zincato
– Energia d’Impatto nelle Posizioni Finali: 1 J
– Lunghezza dell’Ammortizzazione: 22 mm
– Simbolo: 992,970
– Nota sui Materiali: Conforme RoHS
– Nota sul Mezzo Operativo e di Controllo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Mezzo Operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Principio di Funzionamento: Doppio effetto
– Varianti: Stelo del pistone su un’estremità
– Protezione contro la Rotazione: Nessuna
– Caratteristiche di Scorrimento: Standard
– Unità di Bloccaggio: Nessuna
– Blocco in Posizione Finale: Nessuno
– Tipo di Filettatura dello Stelo del Pistone: Filettatura maschio
– Tipo di Profilo: Slot per sensore su un solo lato del profilo
– Protezione contro le Particelle: Standard
– Variante del Raschiatore: Nessuna
– Proprietà Speciali dei Materiali: Nessuna
– Certificazione UE: Nessuna
– Estensione dello Stelo del Pistone: Nessuna
– Estensione della Filettatura dello Stelo del Pistone: Nessuna

Caratteristiche Principali

– Ammortizzazione Pneumatica Auto-Regolante: Garantisce un movimento fluido e dinamico nelle posizioni finali, adattandosi automaticamente a carichi e velocità variabili.
– Conformità allo Standard ISO 15552: Assicura l’intercambiabilità e la compatibilità con altri componenti conformi allo stesso standard.
– Rilevamento della Posizione: Predisposto per sensori di prossimità, permettendo un monitoraggio preciso della posizione del pistone.
– Materiali di Alta Qualità: Stelo del pistone in acciaio ad alta lega e corpo in lega di alluminio anodizzato per una maggiore resistenza alla corrosione e una lunga durata.
– Design Versatile: Ampia gamma di accessori disponibili per un’installazione flessibile in diverse applicazioni industriali.

Applicazioni Tipiche

Il cilindro DSBC-50-400-PPSA-N3 è ideale per applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come sistemi di automazione, assemblaggio, movimentazione materiali e altre applicazioni pneumatiche.

Documentazione e Risorse

Per ulteriori dettagli tecnici, disegni e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo o di visitare il sito web del produttore.
