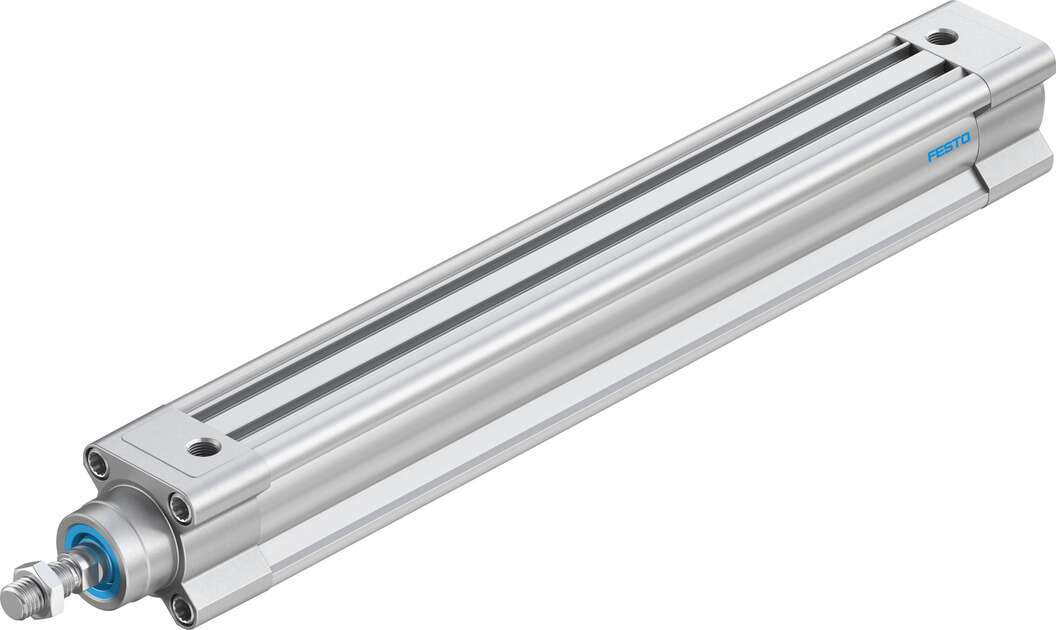

FESTO 1376475

Descrizione del Prodotto

Il cilindro pneumatico a stelo DSBC-32-250-PPSA-N3 di Festo è un attuatore a doppio effetto con alesaggio di 32 mm e corsa di 250 mm. Progettato secondo lo standard ISO 15552, è dotato di ammortizzazione pneumatica auto-regolante su entrambe le estremità, garantendo prestazioni ottimali senza necessità di regolazioni manuali. Il pistone in acciaio ad alta lega assicura un’eccellente durata e prestazioni di scorrimento.

Specifiche Tecniche

• Codice Prodotto: 1376475
• Serie: DSBC
• Alesaggio: 32 mm
• Corsa: 250 mm
• Tipo di Azione: Doppio effetto
• Connessione Pneumatica: G 1/8
• Filettatura Stelo Pistone: M10 x 1,25
• Ammortizzazione: Pneumatica auto-regolante (PPS)
• Pressione Operativa: 0,6 – 12 bar
• Temperatura Operativa: da -20°C a +80°C
• Forza Teorica a 6 bar: 483 N in avanzamento, 415 N in ritorno
• Materiale Stelo Pistone: Acciaio ad alta lega
• Materiale Cilindro: Lega di alluminio anodizzata
• Dimensioni: 395,1 mm (L) x 45 mm (P) x 45 mm (A)
• Peso: 465 g

Caratteristiche e Vantaggi

• Conforme allo standard ISO 15552
• Slot per sensori di prossimità a montaggio a filo
• Design a basso attrito per un funzionamento continuo
• Ammortizzazione auto-regolante per ridurre rumore e vibrazioni
• Stelo pistone in acciaio ad alta lega con connettore filettato
• Ampia gamma di lunghezze di corsa e dimensioni di alesaggio configurabili per diverse applicazioni
• Operazione a doppio effetto

Montaggio

Il cilindro DSBC-32-250-PPSA-N3 può essere montato in qualsiasi posizione per adattarsi alle esigenze dell’applicazione. Lo standard ISO 15552 stabilisce dimensioni metriche di montaggio per i cilindri, garantendo l’intercambiabilità con cilindri idraulici e pneumatici comunemente utilizzati. Accessori di montaggio opzionali offrono ulteriore flessibilità, permettendo l’installazione con staffe girevoli per movimenti liberi, montaggio a piede per supporto sotto carichi elevati o combinazione con altri attuatori per una gamma più ampia di movimenti.

Applicazioni Tipiche

• Automazione industriale
• Sistemi di movimentazione
• Macchine per l’imballaggio
• Linee di assemblaggio
• Applicazioni che richiedono movimenti lineari precisi e affidabili

Note

Per garantire prestazioni ottimali e una lunga durata, si raccomanda di seguire le linee guida di installazione e manutenzione fornite da Festo. L’uso di accessori originali Festo è consigliato per assicurare la compatibilità e l’affidabilità del sistema.

Documentazione

Per ulteriori dettagli tecnici, consultare la scheda tecnica ufficiale disponibile sul sito di Festo.
