FESTO 1376909

Descrizione del Prodotto

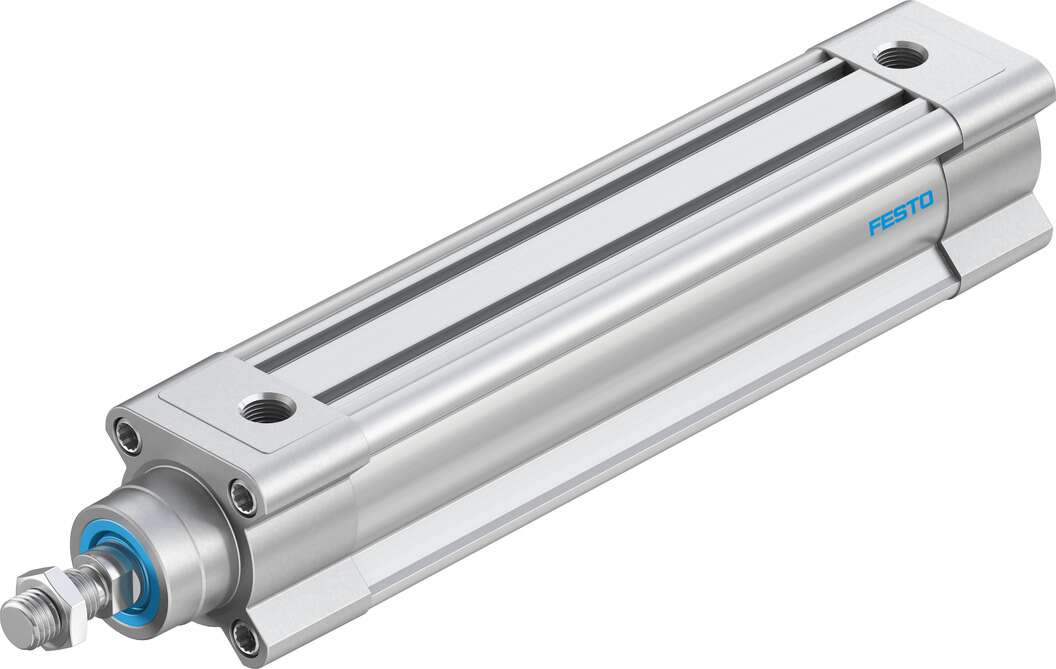

Il cilindro pneumatico standard Festo DSBC-40-160-PPSA-N3 è progettato per applicazioni industriali che richiedono precisione e affidabilità. Questo cilindro a doppio effetto, conforme alla norma ISO 15552, offre una corsa di 160 mm e un diametro del pistone di 40 mm, garantendo prestazioni ottimali in vari contesti operativi.

Specifiche Tecniche

– **Serie**: DSBC
– **Diametro del pistone**: 40 mm
– **Corsa**: 160 mm
– **Forza teorica a 6 bar**: 754 N in avanzamento, 633 N in ritorno
– **Tipo di azionamento**: Doppio effetto
– **Pressione di esercizio**: da 0,6 a 12 bar
– **Temperatura ambiente**: da -20°C a +80°C
– **Ammortizzazione**: Pneumatica auto-regolante (PPS) su entrambe le estremità
– **Connessione pneumatica**: G1/4
– **Filettatura stelo**: M12x1,25
– **Materiale dello stelo**: Acciaio legato ad alta resistenza
– **Materiale del cilindro**: Lega di alluminio anodizzato liscio
– **Peso base con corsa 0 mm**: 740 g
– **Peso aggiuntivo per 10 mm di corsa**: 37 g
– **Massa mobile con corsa 0 mm**: 205 g
– **Massa mobile aggiuntiva per 10 mm di corsa**: 16 g
– **Classe di resistenza alla corrosione**: 2 (moderata esposizione alla corrosione)
– **Posizione di montaggio**: Qualsiasi
– **Rilevamento della posizione**: Per sensori di prossimità
– **Conformità**: ISO 15552

Caratteristiche Principali

– **Ammortizzazione auto-regolante**: Il sistema di ammortizzazione pneumatica auto-regolante (PPS) consente un adattamento automatico alle condizioni operative, riducendo l’usura e migliorando la durata del cilindro.
– **Flessibilità di montaggio**: Grazie alla vasta gamma di accessori disponibili, il cilindro può essere installato in diverse posizioni e configurazioni, offrendo versatilità nelle applicazioni.
– **Compatibilità con sensori di prossimità**: Progettato per il rilevamento senza contatto della posizione, facilitando l’integrazione in sistemi automatizzati.
– **Materiali di alta qualità**: La combinazione di acciaio legato per lo stelo e lega di alluminio anodizzato per il cilindro garantisce resistenza e leggerezza.

Applicazioni Tipiche

Il cilindro DSBC-40-160-PPSA-N3 è ideale per applicazioni in settori come l’automazione industriale, l’assemblaggio, l’imballaggio e altre aree che richiedono movimenti lineari precisi e affidabili.

Documentazione e Risorse

Per ulteriori dettagli tecnici, disegni CAD e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo o di visitare il sito web del produttore.
