FESTO 1383338

Descrizione del Prodotto

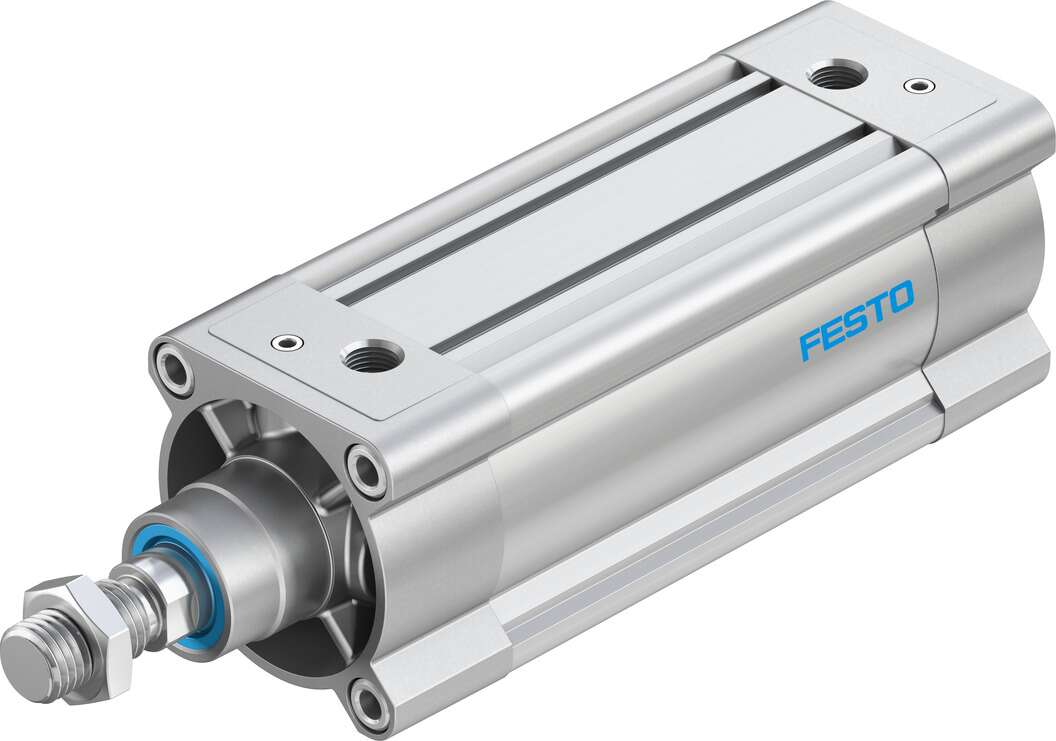

Il cilindro standard DSBC-80-125-PPVA-N3 di Festo è un attuatore pneumatico a doppio effetto conforme alla norma ISO 15552. Progettato per applicazioni industriali, offre prestazioni affidabili e una lunga durata operativa.

Specifiche Tecniche

– Diametro del pistone: 80 mm
– Corsa: 125 mm
– Filettatura dello stelo: M20x1,5
– Ammortizzazione: Ammortizzazione pneumatica regolabile ad entrambe le estremità (PPV)
– Posizione di montaggio: Qualsiasi
– Conformità alla norma: ISO 15552
– Estremità dello stelo: Filettatura maschio
– Struttura: Pistone, stelo, tubo profilato
– Rilevamento della posizione: Per sensori di prossimità
– Varianti: Stelo su un solo lato
– Pressione di esercizio: 0,4 … 12 bar
– Modalità di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Nota sul fluido operativo: Possibile funzionamento con lubrificazione (richiesto in operazioni successive)
– Classe di resistenza alla corrosione CRC: 2 – Stress da corrosione moderato
– Temperatura ambiente: -20 … 80 °C
– Energia d’impatto nelle posizioni finali: 1,8 J
– Lunghezza dell’ammortizzazione: 31 mm
– Forza teorica a 6 bar, corsa di ritorno: 2.721 N
– Forza teorica a 6 bar, corsa di avanzamento: 3.016 N
– Massa mobile con corsa di 0 mm: 810 g
– Massa aggiuntiva per 10 mm di corsa: 39 g
– Peso base con corsa di 0 mm: 2.660 g
– Peso aggiuntivo per 10 mm di corsa: 92 g
– Tipo di montaggio: Con filettatura interna o con accessori
– Connessione pneumatica: G3/8
– Nota sui materiali: Conforme RoHS
– Materiale della testata: Alluminio pressofuso, rivestito
– Materiale della guarnizione del pistone: TPE-U(PU)
– Materiale del pistone: Lega di alluminio forgiato
– Materiale dello stelo: Acciaio legato di alta qualità
– Materiale del raschiatore dello stelo: TPE-U(PU)
– Materiale della guarnizione del tampone: TPE-U(PU)
– Materiale del pistone del tampone: POM
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
– Materiale del dado: Acciaio zincato
– Materiale del cuscinetto: POM
– Materiale delle viti di fissaggio: Acciaio zincato

Caratteristiche Principali

– Ammortizzazione: Ammortizzazione pneumatica regolabile ad entrambe le estremità per un controllo ottimale del movimento.
– Rilevamento della posizione: Compatibile con sensori di prossimità per un monitoraggio preciso della posizione del pistone.
– Materiali di alta qualità: Costruito con materiali resistenti alla corrosione per garantire una lunga durata operativa.
– Conformità agli standard: Conforme alla norma ISO 15552, garantendo compatibilità e intercambiabilità con altri componenti standard.

Applicazioni Tipiche

Il cilindro DSBC-80-125-PPVA-N3 è ideale per applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come sistemi di automazione, assemblaggio e movimentazione di materiali.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica fornita dal produttore.
