FESTO 153303

Descrizione del Prodotto

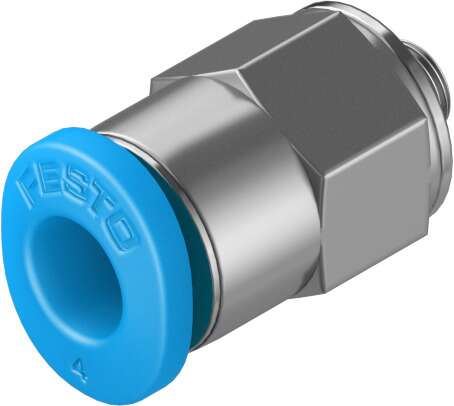

Il raccordo a innesto Festo QSM-M3-4 (codice prodotto 153303) è un componente pneumatico progettato per connessioni rapide e affidabili in spazi ristretti. Questo raccordo consente il collegamento di tubi con diametro esterno di 4 mm a filettature maschio M3, garantendo un’installazione semplice e sicura.

Caratteristiche Principali

– **Tipo di raccordo:** Raccordo a innesto diritto con filettatura maschio M3.

– **Diametro del tubo compatibile:** 4 mm.

– **Materiale del corpo:** Acciaio nichelato, che offre resistenza alla corrosione e durabilità.

– **Materiale della guarnizione:** NBR (gomma nitrilica), per una tenuta efficace.

– **Materiale del segmento di bloccaggio del tubo:** Acciaio inossidabile ad alta lega.

– **Materiale dell’anello di rilascio:** POM (poliossimetilene), di colore blu per una facile identificazione.

Specifiche Tecniche

– **Pressione di esercizio:** Da -0,95 bar a 6 bar per l’intero intervallo di temperatura; fino a 14 bar a seconda della temperatura.

– **Temperatura ambiente:** Da -10°C a +80°C.

– **Dimensioni nominali:** 1,1 mm.

– **Coppia di serraggio nominale:** 0,48 Nm, con una tolleranza di ±55%.

– **Peso del prodotto:** 2,4 g.

Applicazioni

Il raccordo QSM-M3-4 è ideale per applicazioni pneumatiche che richiedono connessioni compatte e affidabili, come in sistemi di automazione industriale, robotica e altre applicazioni dove lo spazio è limitato.

Certificazioni e Conformità

– **Conformità RoHS:** Sì, conforme alla direttiva RoHS.

– **Classe di resistenza alla corrosione (CRC):** 1 – Basso stress da corrosione.

Note Aggiuntive

– **Posizione di montaggio:** Qualsiasi.

– **Principio di funzionamento:** Principio push-pull.

– **Compatibilità con il mezzo operativo:** Aria compressa secondo ISO 8573-1:2010 [7:-:-]; è possibile l’uso con aria lubrificata.

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Festo o contattare un distributore autorizzato.
