FESTO 153314

Descrizione del Prodotto

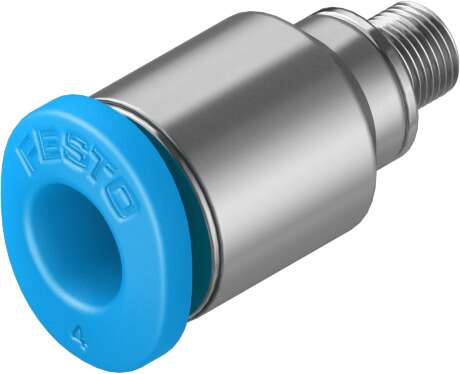

Il raccordo a innesto rapido FESTO 153314, modello QSM-M3-4-I, è progettato per applicazioni pneumatiche in spazi ristretti. Questo raccordo miniaturizzato offre un’elevata densità di componenti e una connessione affidabile per tubi con diametro esterno di 4 mm.

Caratteristiche Principali

– Filettatura maschio M3 con esagono interno per un’installazione semplice e sicura.

– Corpo in ottone nichelato e PBT, garantendo resistenza alla corrosione e durabilità.

– Adatto per applicazioni pneumatiche con temperature fino a 80°C e pressioni fino a 14 bar.

– Conforme alla norma ISO 8573-1:2010 per l’aria compressa.

Specifiche Tecniche

– Tipo di raccordo: Raccordo a innesto rapido

– Connessione pneumatica: Filettatura maschio M3

– Diametro esterno del tubo: 4 mm

– Pressione operativa massima: 14 bar

– Intervallo di temperatura operativa: da -10°C a +80°C

– Materiale del corpo: Ottone nichelato e PBT

– Lunghezza totale: 15,7 mm

– Diametro: 8 mm

Applicazioni

Ideale per sistemi pneumatici in cui lo spazio è limitato, come in macchinari compatti o dispositivi con alta densità di componenti. La sua costruzione robusta e le specifiche tecniche lo rendono adatto per una vasta gamma di applicazioni industriali.

Documentazione

Per ulteriori dettagli tecnici e disegni CAD, si prega di consultare la scheda tecnica disponibile sul sito ufficiale di FESTO.
