FESTO 153325

Descrizione del Prodotto

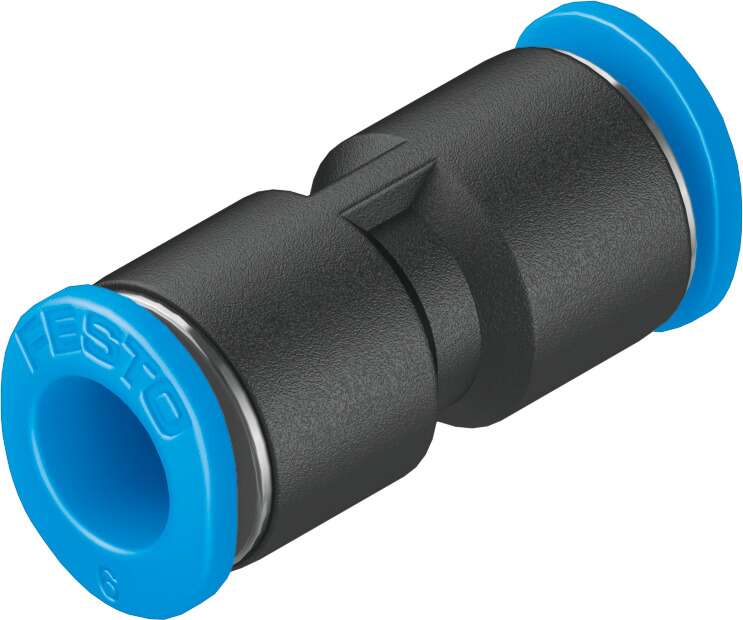

Il connettore rapido diritto QSM-6 di Festo è progettato per collegare tubi pneumatici con diametro esterno di 6 mm. Questo raccordo miniaturizzato è ideale per applicazioni in spazi ristretti, offrendo una connessione sicura e affidabile per sistemi ad aria compressa e vuoto.

Specifiche Tecniche

– Codice Prodotto: 153325
– Serie: QSM
– Tipo di Raccordo: Connettore diritto a innesto rapido
– Diametro Nominale: 3,7 mm
– Connessione Pneumatica: Per tubi con diametro esterno di 6 mm
– Pressione di Esercizio: Da -0,95 a 14 bar
– Temperatura di Esercizio: Da -10°C a +80°C
– Materiale del Corpo: PBT (Polibutilentereftalato)
– Materiale della Guarnizione: NBR (Caucciù nitrilico)
– Materiale dell’Anello di Rilascio: POM (Poliossimetilene)
– Materiale dell’Elemento di Bloccaggio del Tubo: Acciaio inossidabile ad alta lega
– Colore dell’Anello di Rilascio: Blu
– Posizione di Montaggio: Qualsiasi
– Peso del Prodotto: 4 g
– Conformità: RoHS
– Classe di Resistenza alla Corrosione: CRC 1 (Basso stress corrosivo)
– Applicazioni: Aria compressa secondo ISO 8573-1:2010 [7:-:-], vuoto

Caratteristiche e Vantaggi

– Design Compatto: Dimensioni miniaturizzate ideali per spazi ristretti.
– Installazione Semplice: Sistema a innesto rapido per un’installazione veloce e senza sforzo.
– Flessibilità: Adatto per applicazioni con aria compressa e vuoto.
– Materiali di Alta Qualità: Corpo in PBT resistente e componenti in acciaio inossidabile per una lunga durata.
– Gamma di Temperature Ampia: Funzionamento affidabile in un intervallo di temperature da -10°C a +80°C.
– Resistenza alla Corrosione: Componenti in ottone nichelato altamente resistenti alla corrosione.
– Assorbimento di Vibrazioni: La struttura interna assorbe efficacemente vibrazioni e picchi di pressione.

Applicazioni Tipiche

– Sistemi pneumatici in ambienti con spazio limitato.
– Collegamenti rapidi in linee di aria compressa e vuoto.
– Applicazioni industriali che richiedono connessioni affidabili e resistenti alla corrosione.

Note

– Il raccordo è conforme alla direttiva RoHS, garantendo l’assenza di sostanze pericolose.
– È possibile l’utilizzo con aria lubrificata.
– La posizione di montaggio è flessibile, permettendo l’installazione in qualsiasi orientamento.

Documentazione

– [Certificato di Conformità RoHS](https://mt.rsdelivers.com/product/festo/qsm-6/festo-qsm-series-straight-tube-to-tube-adaptor-in/1216101)
– [Dichiarazione di Conformità](https://mt.rsdelivers.com/product/festo/qsm-6/festo-qsm-series-straight-tube-to-tube-adaptor-in/1216101)

Nota: Le informazioni sopra riportate sono basate su dati disponibili al momento della redazione e possono essere soggette a modifiche. Si consiglia di consultare la documentazione ufficiale del produttore per le specifiche più aggiornate.
