FESTO 153414

Descrizione del Prodotto

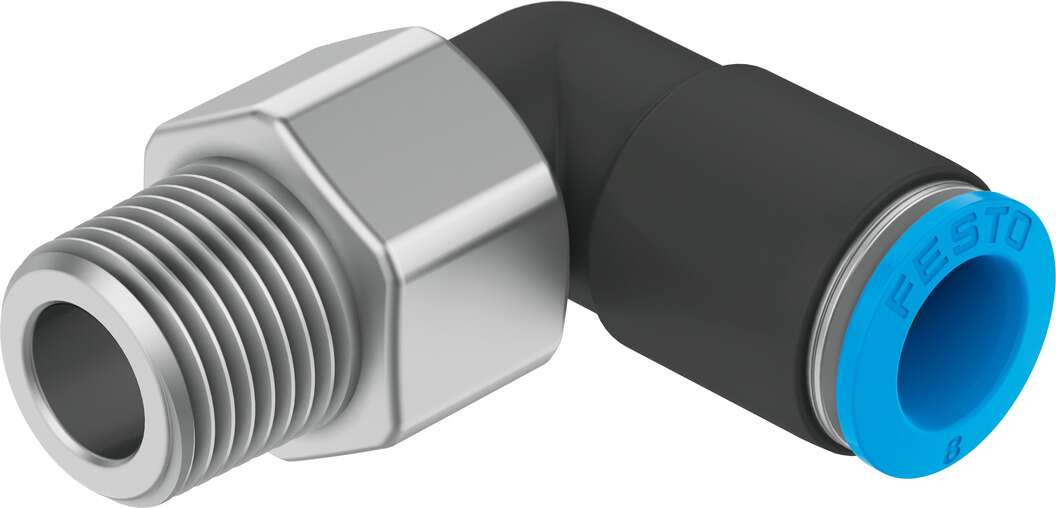

Il raccordo a innesto QSRL-1/4-8 di Festo è un raccordo a L rotante progettato per applicazioni pneumatiche. Consente una connessione rapida e sicura tra tubi e componenti pneumatici, offrendo flessibilità grazie alla sua capacità di rotazione a 360°.

Specifiche Tecniche

• Codice Prodotto: 153414
• Serie: QSRL
• Connessione Pneumatica 1: Filetto maschio R1/4
• Connessione Pneumatica 2: Per tubo con diametro esterno di 8 mm
• Pressione di Esercizio: Da -0,95 a 6 bar
• Pressione di Esercizio Dipendente dalla Temperatura: Da -0,95 a 14 bar
• Temperatura Ambiente: Da 0°C a 60°C
• Materiale del Corpo: PBT (Polibutilentereftalato)
• Materiale della Guarnizione del Tubo: NBR (Nitrile Butadiene Rubber)
• Materiale dell’Anello di Rilascio: POM (Poliossimetilene)
• Materiale del Segmento di Bloccaggio del Tubo: Acciaio inossidabile ad alta lega
• Classe di Resistenza alla Corrosione: 1 (Basso stress da corrosione)
• Velocità Massima di Rotazione: 400 giri/min
• Coppia Radiale Massima: 0,015 Nm
• Posizione di Montaggio: Qualsiasi
• Peso del Prodotto: 32 g

Caratteristiche Principali

• Rotazione a 360° grazie al cuscinetto a sfere integrato, che consente una maggiore flessibilità nell’installazione.
• Filetto maschio con esagono esterno per un’installazione semplice e sicura.
• Design compatto e leggero, ideale per applicazioni con spazi limitati.
• Materiali di alta qualità che garantiscono durata e resistenza alla corrosione.
• Adatto per l’uso con aria compressa conforme alla norma ISO 8573-1:2010 [7:-:-].

Applicazioni

Il raccordo a innesto QSRL-1/4-8 è ideale per sistemi pneumatici in cui è necessaria una connessione affidabile e flessibile tra componenti, come in macchinari industriali, linee di produzione automatizzate e altre applicazioni che richiedono movimenti rotatori o posizionamenti variabili dei tubi.

Note

Per garantire prestazioni ottimali e una lunga durata del prodotto, si consiglia di seguire le linee guida di installazione e manutenzione fornite da Festo.
