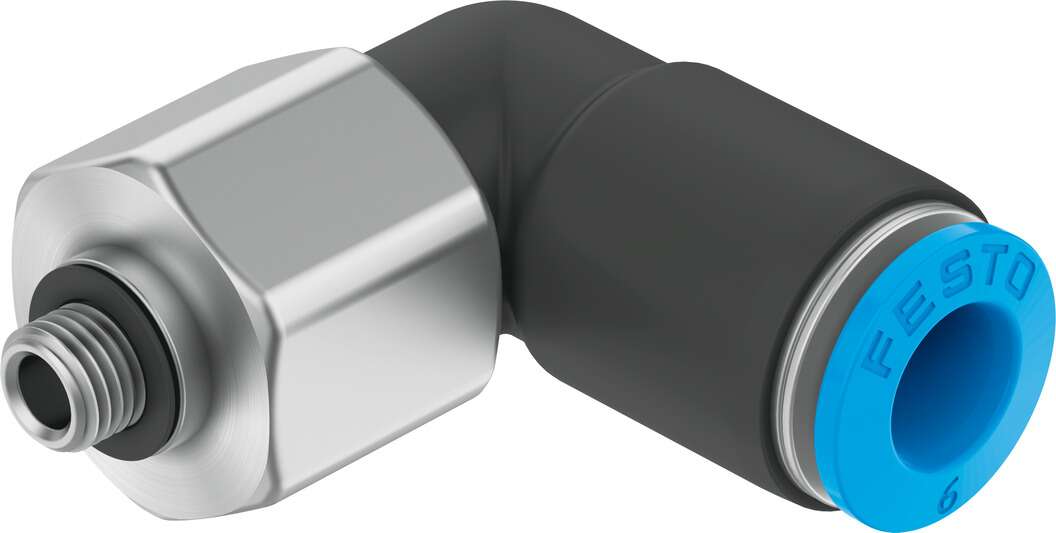

FESTO 153530

Descrizione del Prodotto

Il raccordo a innesto a L orientabile FESTO 153530, modello QSRL-M5-6, è progettato per connessioni pneumatiche affidabili e flessibili. La sua capacità di rotazione a 360° consente un’installazione versatile in spazi ristretti, facilitando l’orientamento del tubo secondo le necessità dell’applicazione.

Specifiche Tecniche

– Dimensione: Standard
– Diametro Nominale: 1,6 mm
– Connessione Pneumatica 1: Filetto maschio M5
– Connessione Pneumatica 2: Per tubo con diametro esterno di 6 mm
– Pressione di Esercizio (intervallo completo di temperatura): da -0,95 a 6 bar
– Pressione di Esercizio (dipendente dalla temperatura): da -0,95 a 14 bar
– Temperatura Ambiente: da 0°C a 60°C
– Velocità di Rotazione Massima: 500 giri/min
– Momento Radiale Massimo: 0,012 Nm
– Momento di Serraggio Nominale: 1,33 Nm (tolleranza ±20%)
– Classe di Resistenza alla Corrosione (CRC): 1 – Basso stress da corrosione
– Materiale del Corpo: PBT (Polibutilentereftalato)
– Materiale dell’Anello di Rilascio: POM (Poliossimetilene)
– Materiale della Guarnizione del Tubo: NBR (Nitrile Butadiene Rubber)
– Materiale del Componente di Bloccaggio del Tubo: Acciaio inossidabile ad alta lega
– Peso del Prodotto: 20 g
– Colore dell’Anello di Rilascio: Blu
– Conformità Materiali: Conforme alla direttiva RoHS

Caratteristiche Principali

– Rotazione a 360°: Permette un’installazione flessibile e un orientamento ottimale del tubo.
– Design Compatto: Ideale per applicazioni in spazi limitati.
– Materiali di Alta Qualità: Garantisce durabilità e resistenza alla corrosione.
– Facilità di Installazione: Il meccanismo a innesto rapido semplifica il montaggio e lo smontaggio.

Applicazioni Tipiche

Questo raccordo è adatto per sistemi pneumatici in vari settori industriali, inclusi l’automazione, la robotica e le linee di produzione, dove è richiesta una connessione affidabile e orientabile per tubi pneumatici.

Note Aggiuntive

Per garantire prestazioni ottimali, si raccomanda di seguire le linee guida di installazione fornite da FESTO e di assicurarsi che il raccordo sia compatibile con le specifiche esigenze del sistema pneumatico in uso.
