FESTO 156782

Descrizione del Prodotto

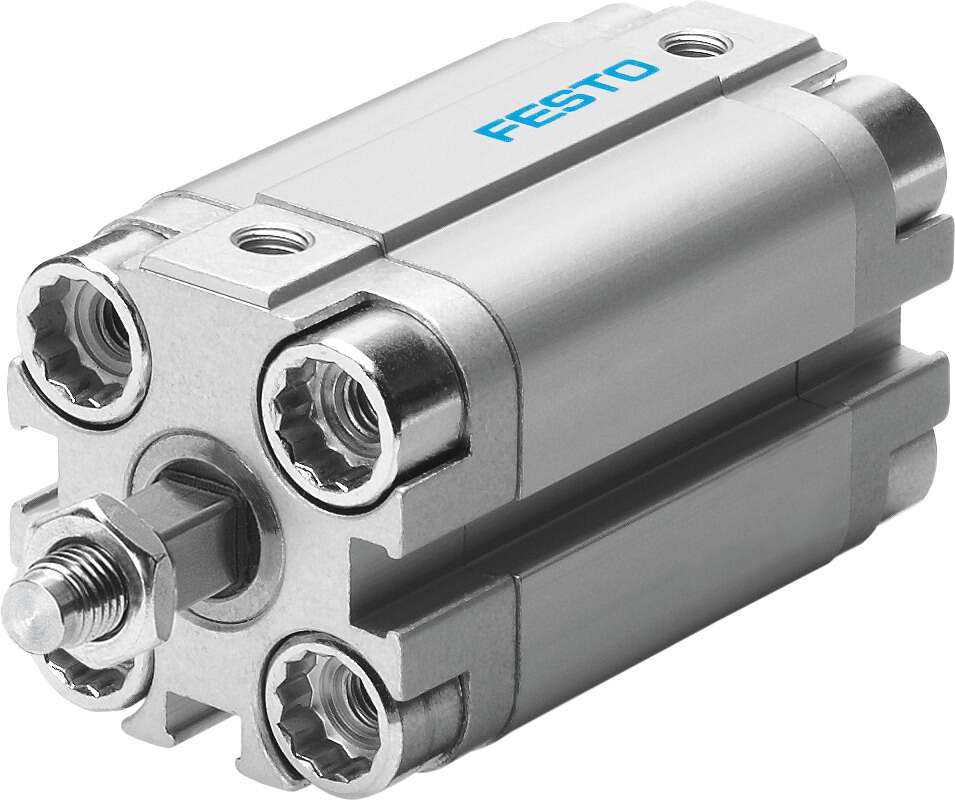

Il cilindro compatto ADVULQ-25-15-A-P-A di Festo è un attuatore pneumatico a doppio effetto con stelo a sezione quadrata, progettato per applicazioni che richiedono un ingombro ridotto. Con un diametro del pistone di 25 mm e una corsa di 15 mm, offre una soluzione efficiente per sistemi automatizzati.

Specifiche Tecniche

Serie: ADVULQ

Diametro del pistone: 25 mm

Corsa: 15 mm

Tipo di filettatura dello stelo: Filettatura esterna

Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati

Rilevamento della posizione: Per sensore di prossimità

Tipo di stelo: Ad un’estremità

Temperatura ambiente: Da -20 °C a 80 °C

Pressione di esercizio: Da 1 bar a 10 bar

Forza teorica a 6 bar (corsa di avanzamento): 295 N

Forza teorica a 6 bar (corsa di ritorno): 247 N

Connessione pneumatica: M5

Materiali

Materiale del coperchio: Lega di alluminio forgiato

Materiale dello stelo: Acciaio inossidabile ad alta lega

Materiale delle guarnizioni dinamiche: NBR, TPE-U(PU)

Materiale del cilindro: Lega di alluminio forgiato

Caratteristiche Aggiuntive

Protezione contro la torsione/guida: Stelo a sezione quadrata

Posizione di montaggio: Qualsiasi

Modalità di funzionamento: Doppio effetto

Classe di resistenza alla corrosione (CRC): 2 – Stress da corrosione moderato

Energia d’impatto nelle posizioni finali: 0,1 J

Massa mobile per corsa 0 mm: 26 g

Massa mobile aggiuntiva per 10 mm di corsa: 6 g

Peso base per corsa 0 mm: 180 g

Peso aggiuntivo per 10 mm di corsa: 28 g

Tipo di montaggio: Con foro passante o con accessori

Note

Il cilindro è conforme alla norma ISO 8573-1:2010 [7:4:4] per l’aria compressa. È possibile un funzionamento lubrificato, ma una volta avviato, sarà sempre necessario.
