FESTO 1578512

Descrizione del Prodotto

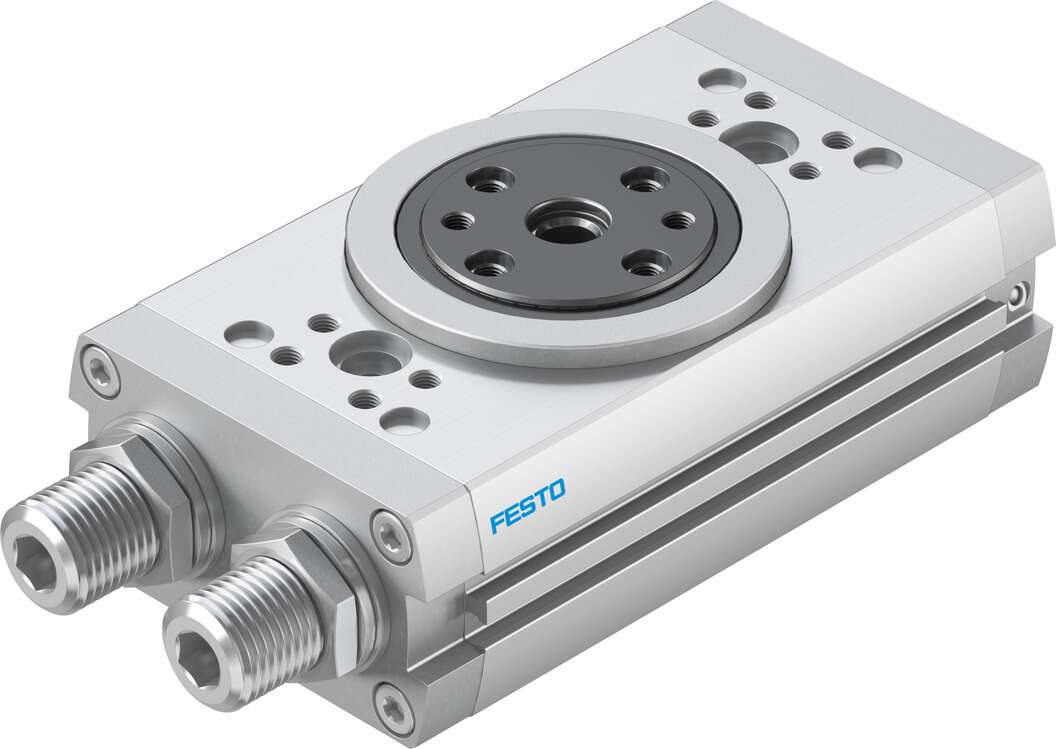

Il Festo DRRD-32-180-FH-PA (codice 1578512) è un attuatore semi-rotativo a doppio pistone, progettato per applicazioni che richiedono una rotazione precisa e affidabile. Questo dispositivo offre un angolo di rotazione nominale di 180 gradi e una coppia teorica di 10,1 Nm a 6 bar.

Specifiche Tecniche

• Serie: DRRD
• Dimensione: 32 mm
• Angolo di Rotazione: 180°
• Angolo di Smorzamento: 33°
• Intervallo di Regolazione dell’Angolo di Rotazione su Entrambi i Lati: +10° / -100°
• Coppia Teorica a 6 bar: 10,1 Nm
• Pressione di Esercizio: 3 – 8 bar
• Temperatura Ambiente: -10°C … 60°C
• Momento d’Inerzia di Massa Ammissibile: 0,15 kgm²
• Posizione di Montaggio: Qualsiasi
• Tipo di Smorzamento: Anelli/piastre di smorzamento elastici su entrambi i lati
• Tipo di Albero di Uscita: Albero flangiato, cavo
• Materiale dell’Albero Motore: Acciaio temprato
• Materiale della Custodia: Lega di alluminio forgiato, anodizzato liscio
• Materiale delle Guarnizioni: NBR, TPE-U(PU)
• Connessione Pneumatica: G1/8
• Peso del Prodotto: 2.816 g

Caratteristiche Principali

• Design a cremagliera e pignone per un’elevata precisione nelle posizioni finali.
• Elevata capacità di carico dei cuscinetti.
• Buona risposta dinamica con basso gioco.
• Design a prova di spruzzi conforme a IP65 secondo EN 60529.
• Interfacce definite per un’integrazione semplice.
• Porta di alimentazione posizionata su un’estremità per una connessione agevole.

Applicazioni Tipiche

L’attuatore DRRD-32-180-FH-PA è ideale per applicazioni che richiedono movimenti rotatori precisi, come il posizionamento di componenti, l’automazione di processi di assemblaggio e altre operazioni industriali che necessitano di un controllo accurato dell’angolo di rotazione.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
