FESTO 159711

Descrizione del Prodotto

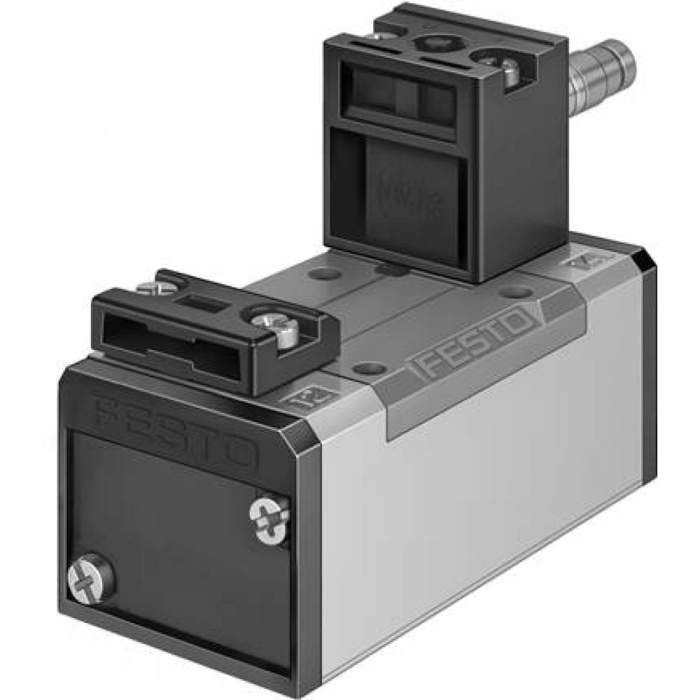

La valvola a solenoide Festo MN1H-5/2-D-3-FR-C (codice 159711) è una valvola pneumatica 5/2 monostabile progettata per applicazioni industriali che richiedono un controllo affidabile del flusso d’aria.

Specifiche Tecniche

Funzione della valvola: 5/2 monostabile

Tipo di attuazione: Elettrica

Larghezza: 65 mm

Portata nominale standard: 4500 l/min

Pressione di esercizio: 3 bar … 10 bar

Tipo di reset: Molla meccanica

Grado di protezione: IP65

Dimensione nominale: 14,5 mm

Dimensione della griglia: 71 mm

Funzione di scarico dell’aria: Con opzione di controllo del flusso

Principio di tenuta: Morbido

Posizione di montaggio: Qualsiasi

Conformità agli standard: ISO 5599-1

Codice ISO: 352

Tipo di controllo: Pilotato

Alimentazione dell’aria pilota: Interna

Direzione del flusso: Non reversibile

Tempo di commutazione ON: 33 ms

Tempo di commutazione OFF: 74 ms

Impulso di test massimo positivo con segnale 0: 3700 µs

Impulso di test massimo negativo con segnale 1: 4600 µs

Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

Temperatura del fluido: -5 °C … 50 °C

Temperatura ambiente: -5 °C … 50 °C

Livello di pressione sonora: 85 dB(A)

Peso del prodotto: 1000 g

Connessione elettrica: Tramite bobina N1, da ordinare separatamente

Tipo di montaggio: Su piastra di base con foro passante e vite

Connessione di scarico pilota 84: M5

Connessioni pneumatiche (porte 1-5): Piastra di base, dimensione 3 secondo ISO 5599-1

Materiale delle guarnizioni: HNBR, NBR

Materiale del corpo: Alluminio pressofuso

Classificazione marittima: Vedere certificato

Resistenza alle vibrazioni: Test di applicazione per il trasporto con livello di severità 1 secondo FN 942017-4 e EN 60068-2-6

Resistenza agli urti: Test di urto con livello di severità 2 secondo FN 942017-5 e EN 60068-2-27

Certificazioni: c UL us – Recognized (OL)

Note Aggiuntive

La valvola è conforme alla normativa RoHS. L’operazione lubrificata è possibile, ma una volta iniziata, sarà sempre necessaria per il funzionamento continuo. La bobina solenoide e la presa devono essere ordinate separatamente.

Applicazioni Tipiche

Questa valvola è ideale per applicazioni industriali che richiedono un controllo preciso del flusso d’aria in sistemi pneumatici, come linee di produzione automatizzate, macchinari per l’imballaggio e altri sistemi di automazione.

Accessori Consigliati

Per un funzionamento ottimale, si consiglia di utilizzare bobine solenoidi e prese compatibili con le specifiche della valvola.

Documentazione Tecnica

Per ulteriori dettagli tecnici e istruzioni di installazione, consultare la documentazione tecnica fornita da Festo.
