FESTO 161725

Descrizione del Prodotto

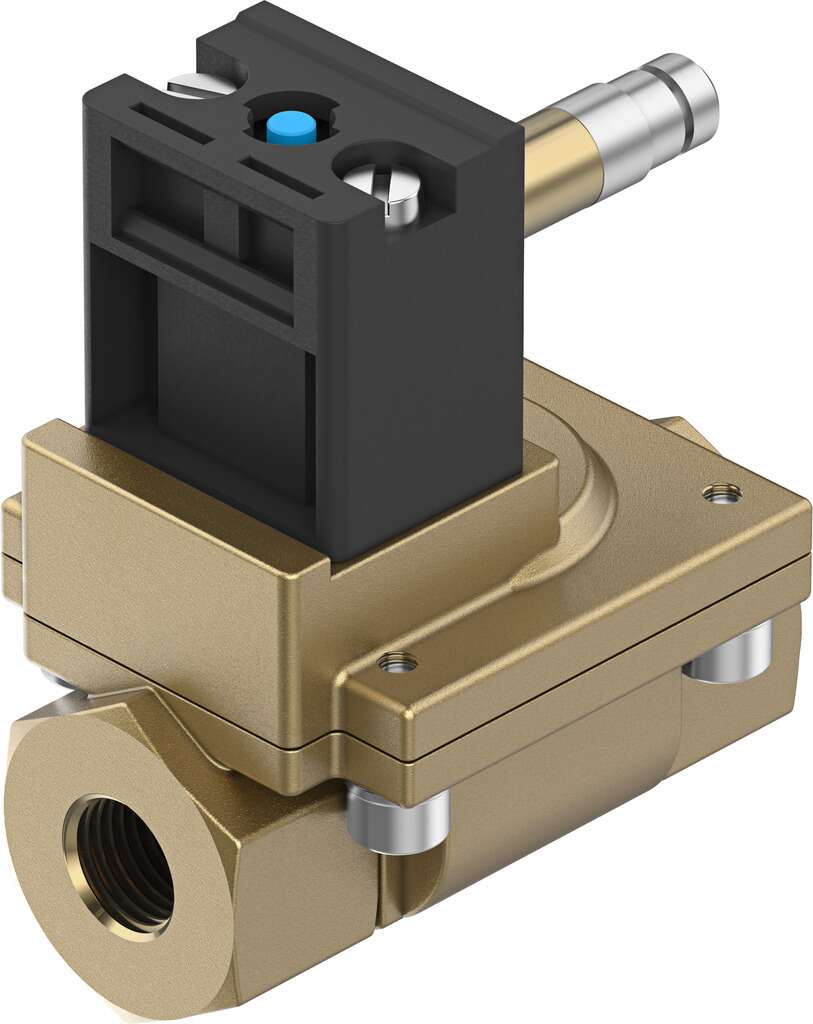

L’elettrovalvola Festo modello MN1H-2-1/4-MS (codice 161725) è una valvola a membrana a 2 vie e 2 posizioni, normalmente chiusa, progettata per il controllo di aria compressa filtrata. È adatta per applicazioni industriali che richiedono un controllo affidabile del flusso d’aria.

Caratteristiche Tecniche

– **Tipo di azionamento:** Elettrico

– **Principio di tenuta:** Tenuta morbida

– **Posizione di montaggio:** Qualsiasi

– **Tipo di montaggio:** Installazione in linea

– **Connessione valvola di processo:** G1/4

– **Connessione elettrica:** Tipo A, connettore secondo DIN EN 175301-803, design quadrato

– **Diametro nominale:** 13 mm

– **Funzione valvola:** 2/2 vie, chiusa, monostabile

– **Azionamento manuale:** Con accessori per bloccaggio, senza bloccaggio

– **Direzione del flusso:** Non reversibile

– **Fluido:** Aria compressa filtrata, grado di filtrazione 200 µm

– **Funzione di scarico:** Senza opzione di controllo del flusso

– **Dati caratteristici della bobina:**

– 110 V AC: 50 Hz, potenza di avviamento 5,0 VA, potenza di mantenimento 3,7 VA

– 110 V AC: 60 Hz, potenza di avviamento 5,0 VA, potenza di mantenimento 3,7 VA

– 230 V AC: 50 Hz, potenza di avviamento 5,0 VA, potenza di mantenimento 3,7 VA

– 230 V AC: 60 Hz, potenza di avviamento 5,0 VA, potenza di mantenimento 3,7 VA

– 24 V DC: 2,5 W

– **Tipo di ripristino:** Molla pneumatica

– **Tipo di pilotaggio:** Pilotata

– **Pressione del fluido:** 0,5 bar … 10 bar

– **Temperatura del fluido:** -10 °C … 60 °C

– **Temperatura ambiente:** -10 °C … 60 °C

– **Portata nominale standard:** 2000 l/min

– **Tempo di commutazione ON:** 30 ms

– **Tempo di commutazione OFF:** 100 ms

– **Materiale del corpo:** Ottone

– **Materiale delle viti:** Acciaio inossidabile altolegato

– **Peso del prodotto:** 450 g

– **Grado di protezione:** IP65, con presa di corrente

Applicazioni

Questa elettrovalvola è ideale per applicazioni industriali che richiedono un controllo preciso e affidabile del flusso d’aria compressa, come sistemi pneumatici, automazione industriale e processi di controllo del flusso.

Note

Per garantire prestazioni ottimali e una lunga durata, si raccomanda di utilizzare aria compressa filtrata con un grado di filtrazione di 200 µm. L’installazione e la manutenzione devono essere eseguite da personale qualificato, seguendo le linee guida fornite dal produttore.
