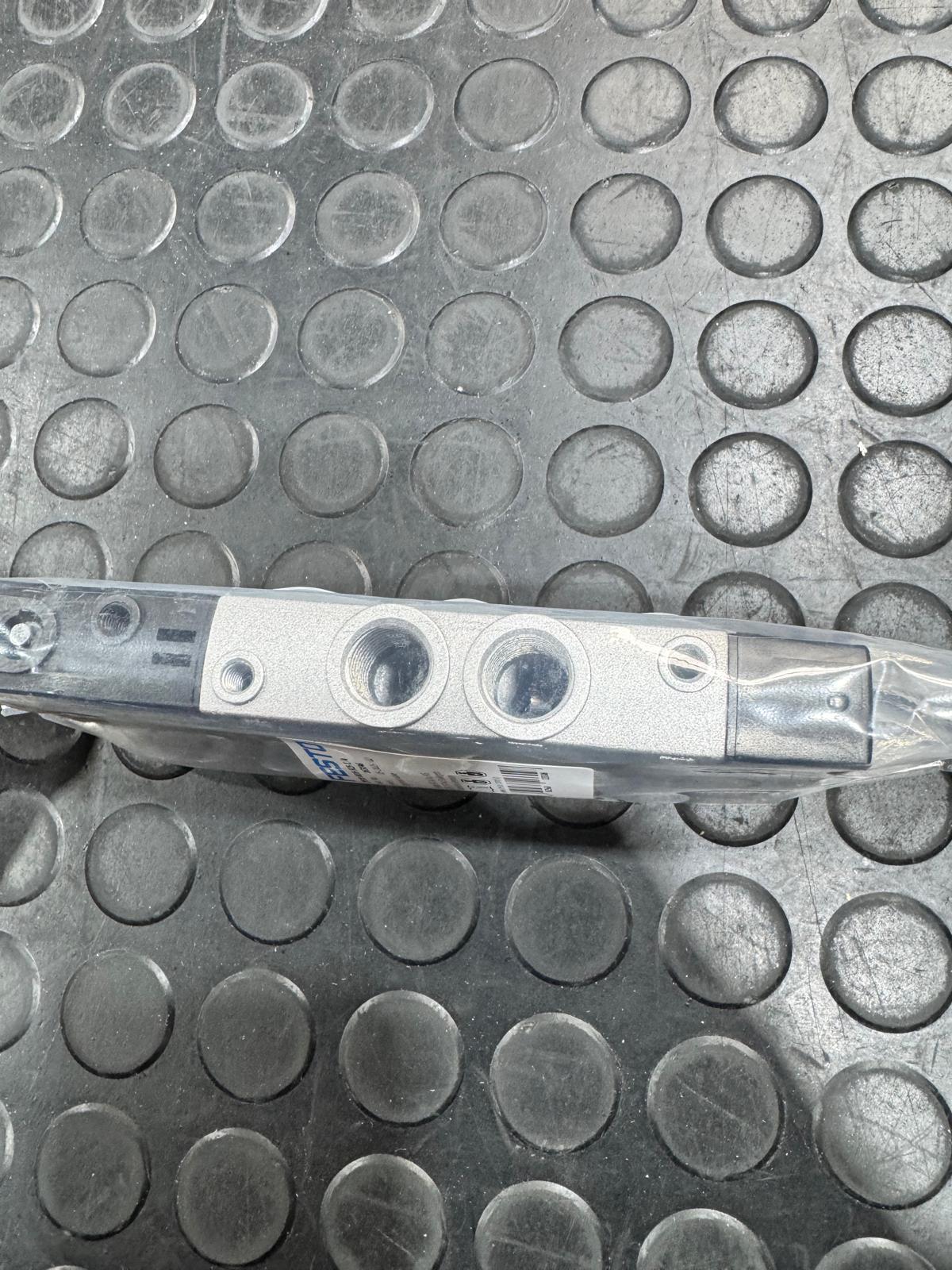

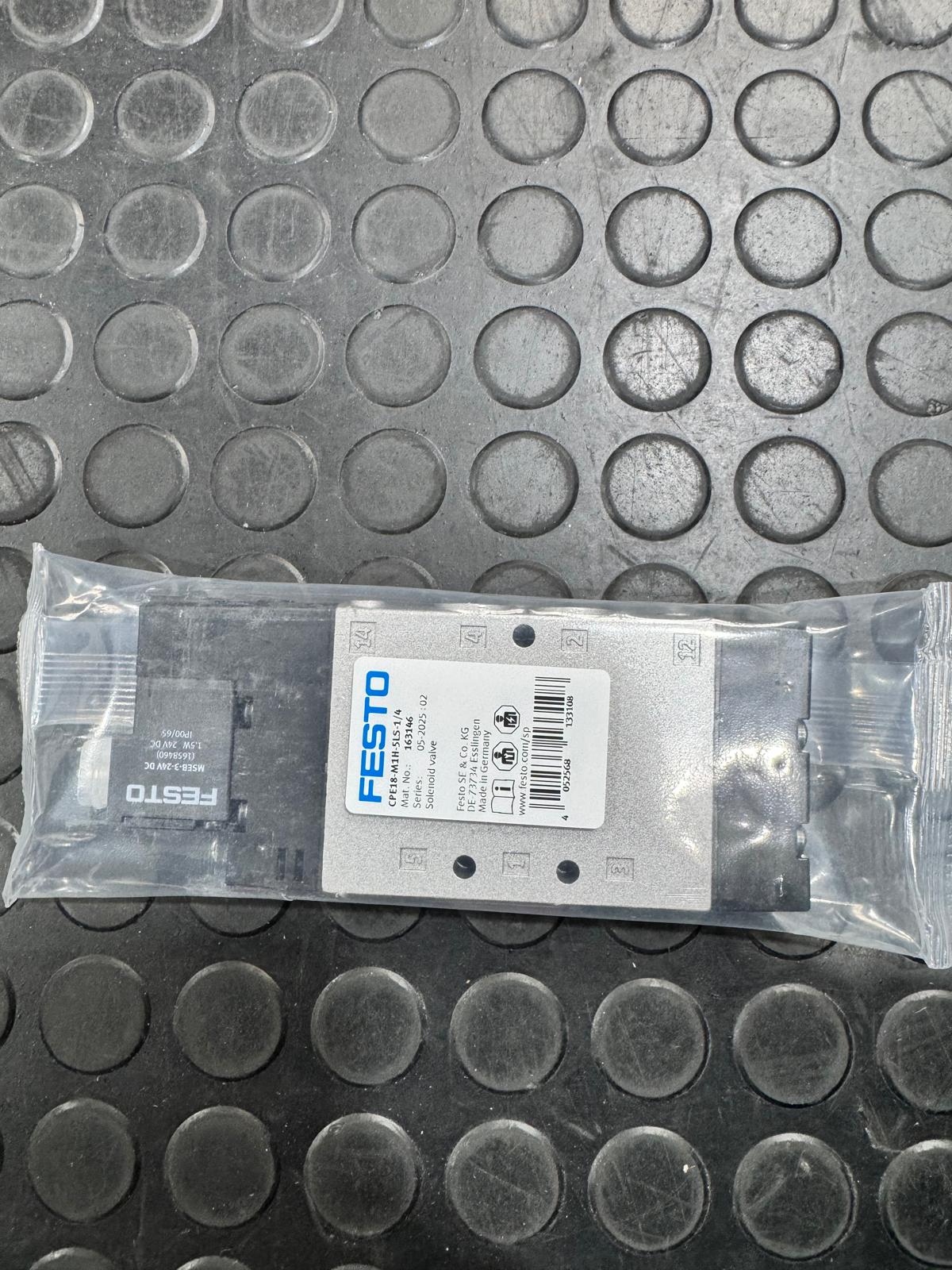

FESTO 163146

Descrizione del Prodotto

La valvola a solenoide Festo 163146, modello CPE18-M1H-5LS-1/4, è una valvola pneumatica compatta ad alte prestazioni progettata per applicazioni industriali che richiedono un controllo affidabile del flusso d’aria compressa.

Caratteristiche Principali

– **Funzione della valvola**: 5/2 monostabile

– **Tipo di attuazione**: Elettrica

– **Larghezza costruttiva**: 18 mm

– **Portata nominale standard**: 1.500 l/min

– **Pressione di esercizio**: da -0,9 a 10 bar

– **Tipo di reset**: Molla pneumatica

– **Classe di protezione**: IP65 con presa, conforme a IEC 60529

– **Dimensione nominale**: 8 mm

– **Principio di tenuta**: Morbido

– **Posizione di montaggio**: Qualsiasi

– **Tipo di pilotaggio**: Pilotata

– **Alimentazione dell’aria di pilotaggio**: Esterna

– **Direzione del flusso**: Reversibile

– **Tempo di commutazione OFF**: 20 ms

– **Tempo di commutazione ON**: 26 ms

– **Ciclo di lavoro**: 100%

– **Tensione di esercizio**: 24 V DC

– **Consumo di potenza della bobina**: 1,5 W

– **Fluttuazioni di tensione ammesse**: -15% / +10%

– **Temperatura del fluido**: da -5°C a 50°C

– **Temperatura ambiente**: da -5°C a 50°C

– **Connessione elettrica**: Schema di collegamento Forma C secondo EN 175301-803

– **Tipo di montaggio**: Con fori passanti

– **Connessioni pneumatiche**: G1/4 per porte 1, 2, 3, 4 e 5

– **Materiale del corpo**: Alluminio pressofuso

– **Materiale delle guarnizioni**: NBR

– **Peso del prodotto**: 220 g

Applicazioni

Questa valvola è ideale per sistemi pneumatici industriali che richiedono un controllo preciso e affidabile del flusso d’aria, come linee di produzione automatizzate, macchinari per l’assemblaggio e altre applicazioni che necessitano di una gestione efficiente dell’aria compressa.

Documentazione Tecnica

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
