FESTO 163164

Descrizione del Prodotto

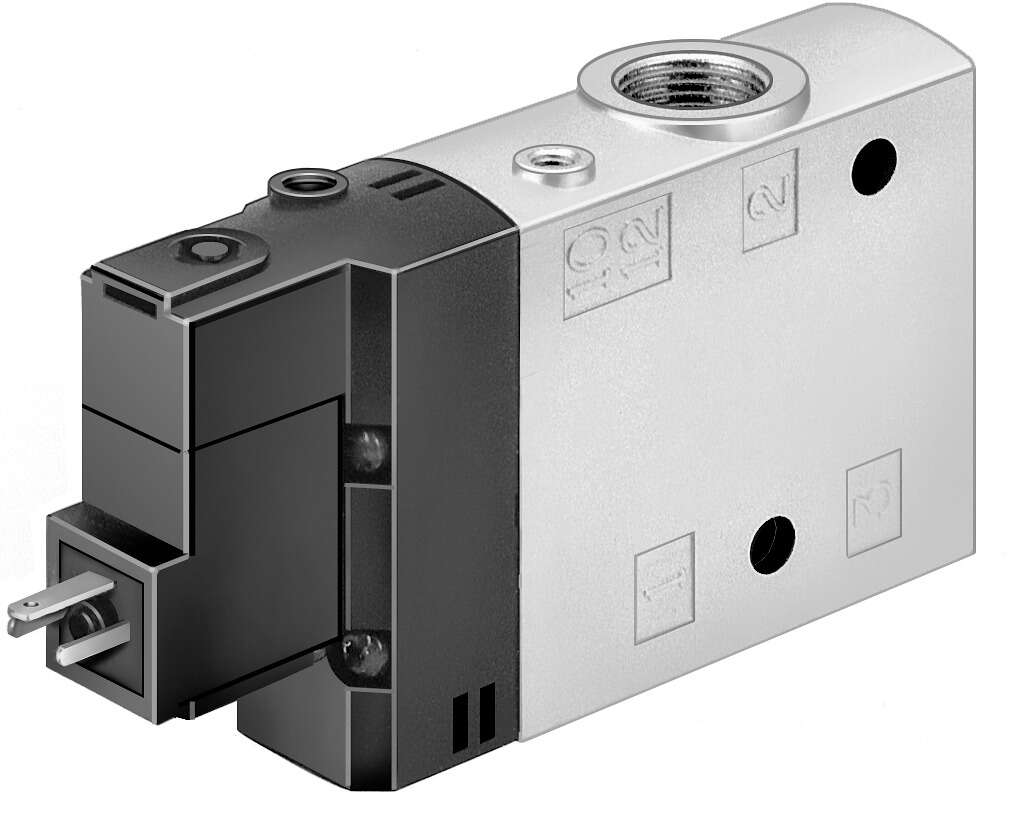

La valvola elettropneumatica Festo CPE24-M1H-3OL-3/8 (codice prodotto 163164) è progettata per applicazioni che richiedono elevate prestazioni in spazi compatti. Con una larghezza di 24 mm, offre una portata nominale standard di 3.000 l/min e una pressione di esercizio compresa tra 2,5 e 10 bar. La valvola presenta una funzione 3/2 normalmente aperta, con attuazione elettrica e pilotaggio interno. È dotata di connessioni pneumatiche G3/8 e di un collegamento elettrico di tipo C. Il corpo è realizzato in alluminio pressofuso, mentre le guarnizioni sono in NBR. La valvola è conforme alla normativa RoHS e offre un grado di protezione IP65. Le temperature di esercizio variano da -5 °C a 50 °C. Il peso del prodotto è di 220 g. La valvola è progettata per un ciclo di lavoro del 100% e presenta una resistenza alle vibrazioni e agli urti conforme agli standard FN 942017-4 e EN 60068-2-6. Il tempo di commutazione all’accensione è di 50 ms, mentre allo spegnimento è di 33 ms. L’alimentazione del pilotaggio è interna, con porte di pilotaggio M5. La valvola è adatta per il montaggio con foro passante e può essere installata in qualsiasi posizione. Il funzionamento con aria compressa è conforme alla norma ISO 8573-1:2010 [7:4:4]. La valvola è approvata c UL us – Recognized (OL). La sovrapposizione è positiva e il principio di tenuta è morbido. Il design è a valvola a saracinesca a pistone. La valvola è dotata di un’override manuale non bloccante e di un supporto per etichetta di identificazione della posizione della valvola. La resistenza alla corrosione è classificata come CRC 2, indicando una moderata resistenza alla corrosione. La valvola è conforme alla classificazione marittima, come indicato nel certificato. Le fluttuazioni di tensione ammissibili sono del -15%/+10%. Il funzionamento lubrificato è possibile, ma una volta avviato, sarà sempre necessario. La valvola è progettata per un ciclo di lavoro continuo del 100%. La resistenza agli urti è testata con un livello di severità 2 secondo FN 942017-5 e EN 60068-2-27. La resistenza alle vibrazioni è testata con un livello di severità 2 secondo FN 942017-4 e EN 60068-2-6. La temperatura del fluido è compresa tra -5 °C e 50 °C. Il peso del prodotto è di 220 g. Il tipo di montaggio è con foro passante. La porta di pilotaggio 12 è M5. La connessione pneumatica, porta 2, è G3/8. La connessione pneumatica, porta 3, è G3/8. Il materiale della custodia è alluminio pressofuso. Il tipo di azionamento è elettrico. La portata nominale standard è di 3.000 l/min. La tensione di esercizio è 24V DC. Il design è a valvola a saracinesca a pistone. L’approvazione è c UL us – Recognized (OL). Il grado di protezione è IP65 con presa a spina secondo IEC 60529. Il principio di tenuta è morbido. L’override manuale è non bloccante. L’alimentazione dell’aria pilota è interna. Il simbolo è 991,656. La sovrapposizione è positiva. Il tempo di commutazione all’accensione è di 50 ms. Il tempo di commutazione allo spegnimento è di 33 ms. Il ciclo di lavoro è del 100%. Il massimo impulso di test negativo con segnale 1 è di 3.100 µs. Le fluttuazioni di tensione ammissibili sono del -15%/+10%. Il funzionamento lubrificato è possibile, ma una volta avviato, sarà sempre necessario. La resistenza agli urti è testata con un livello di severità 2 secondo FN 942017-5 e EN 60068-2-27. La temperatura del fluido è compresa tra -5 °C e 50 °C. Il peso del prodotto è di 220 g. Il tipo di montaggio è con foro passante. La porta di pilotaggio 12 è M5. La connessione pneumatica, porta 2, è G3/8. La connessione pneumatica, porta 3, è G3/8. Il materiale della custodia è alluminio pressofuso. Il tipo di azionamento è elettrico. La portata nominale standard è di 3.000 l/min. La tensione di esercizio è 24V DC. Il design è a valvola a saracinesca a pistone. L’approvazione è c UL us – Recognized (OL). Il grado di protezione è IP65 con presa a spina secondo IEC 60529. Il principio di tenuta è morbido. L’override manuale è non bloccante. L’alimentazione dell’aria pilota è interna. Il simbolo è 991,656. La sovrapposizione è positiva. Il tempo di commutazione all’accensione è di 50 ms. Il tempo di commutazione allo spegnimento è di 33 ms. Il ciclo di lavoro è del 100%. Il massimo impulso di test negativo con segnale 1 è di 3.100 µs. Le fluttuazioni di tensione ammissibili sono del -15%/+10%. Il funzionamento lubrificato è possibile, ma una volta avviato, sarà sempre necessario. La resistenza agli urti è testata con un livello di severità 2 secondo FN 942017-5 e EN 60068-2-27. La temperatura del fluido è compresa tra -5 °C e 50 °C. Il peso del prodotto è di 220 g. Il tipo di montaggio è con foro passante. La porta di pilotaggio 12 è M5. La connessione pneumatica, porta 2, è G3/8. La connessione pneumatica, porta 3, è G3/8. Il materiale della custodia è alluminio pressofuso. Il tipo di azionamento è elettrico. La portata nominale standard è di 3.000 l/min. La tensione di esercizio è 24V DC. Il design è a valvola a saracinesca a pistone. L’approvazione è c UL us – Recognized (OL). Il grado di protezione è IP65 con presa a spina secondo IEC 60529. Il principio di tenuta è morbido. L’override manuale è non bloccante. L’alimentazione dell’aria pilota è interna. Il simbolo è 991,656. La sovrapposizione è positiva. Il tempo di commutazione all’accensione è di 50 ms. Il tempo di commutazione allo spegnimento è di 33 ms. Il ciclo di lavoro è del 100%. Il massimo impulso di test negativo con segnale 1 è di 3.100 µs. Le fluttuazioni di tensione ammissibili sono del -15%/+10%. Il funzionamento lubrificato è possibile, ma una volta avviato, sarà sempre necessario. La resistenza agli urti è test
