FESTO 163338

Descrizione del Prodotto

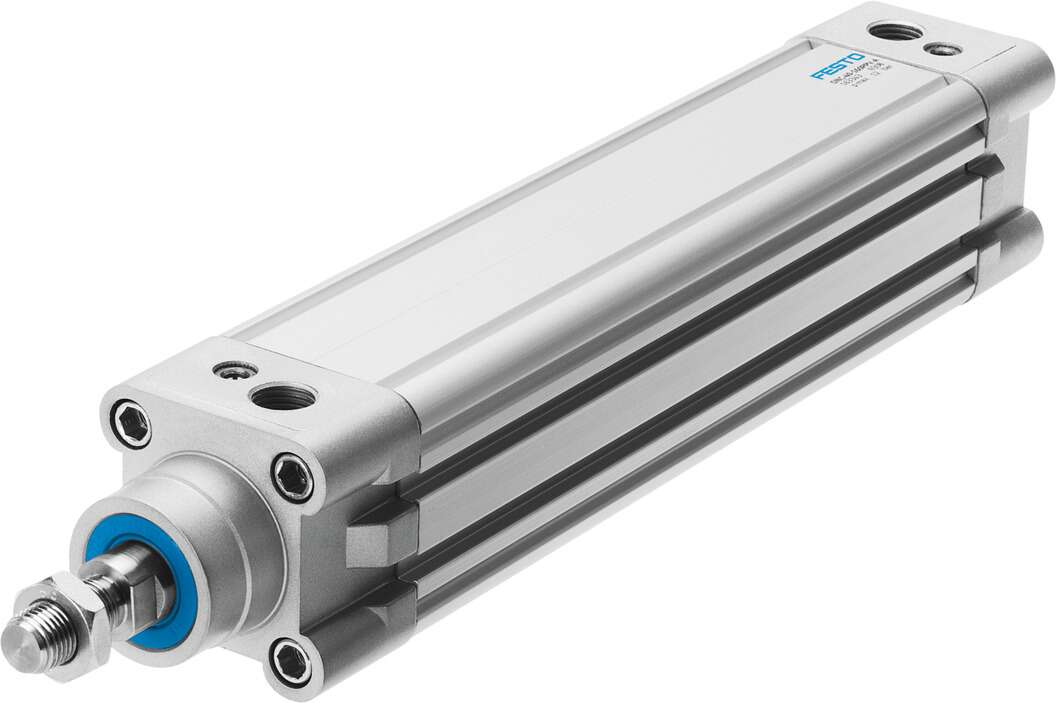

Il cilindro pneumatico DNC-40-40-PPV-A di Festo è un cilindro standard a doppio effetto conforme alla norma ISO 15552, progettato per applicazioni industriali che richiedono precisione e affidabilità. Questo modello presenta un diametro del pistone di 40 mm e una corsa di 40 mm, con ammortizzatori pneumatici regolabili su entrambe le estremità per un controllo ottimale del movimento.

Specifiche Tecniche

Codice Prodotto: 163338

Tipo: DNC-40-40-PPV-A

Diametro del Pistone: 40 mm

Corsa: 40 mm

Ammortizzazione: Ammortizzatori pneumatici regolabili su entrambe le estremità

Filettatura Stelo Pistone: M12x1,25

Posizione di Montaggio: Qualsiasi

Conformità Normativa: ISO 15552

Estremità Stelo Pistone: Filettatura esterna

Design: Pistone, stelo pistone, cilindro profilato

Rilevamento Posizione: Per sensore di prossimità

Varianti: Stelo pistone su un’estremità

Pressione di Esercizio: 0,6 bar … 12 bar

Modalità di Funzionamento: Doppio effetto

Fluido Operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

Resistenza alla Corrosione (CRC): 2 – Stress da corrosione moderato

Temperatura Ambiente: -20 °C … 80 °C

Energia d’Impatto nelle Posizioni Estreme: 0,2 J

Lunghezza Ammortizzazione: 20 mm

Forza Teorica a 6 bar, Avanzamento: 754 N

Forza Teorica a 6 bar, Rientro: 633 N

Massa Mobile per 0 mm di Corsa: 307 g

Massa Aggiuntiva per 10 mm di Corsa: 16 g

Peso Base con 0 mm di Corsa: 800 g

Peso Aggiuntivo per 10 mm di Corsa: 45 g

Tipo di Montaggio: Con filettatura interna o con accessori

Connessione Pneumatica: G1/4

Materiale del Coperchio: Alluminio pressofuso rivestito

Materiale delle Guarnizioni: TPE-U(PU)

Materiale dello Stelo Pistone: Acciaio altolegato

Materiale del Cilindro: Lega di alluminio anodizzato liscio

Applicazioni Tipiche

Il cilindro DNC-40-40-PPV-A è ideale per applicazioni industriali che richiedono movimenti lineari precisi e controllati, come sistemi di automazione, assemblaggio e movimentazione materiali.

Note Aggiuntive

Il prodotto è conforme alla direttiva RoHS e presenta una classe di resistenza alla corrosione CRC 2, indicata per ambienti con stress da corrosione moderato.
