FESTO 163440

Descrizione del Prodotto

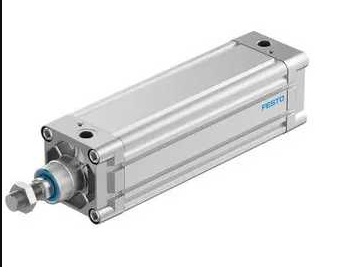

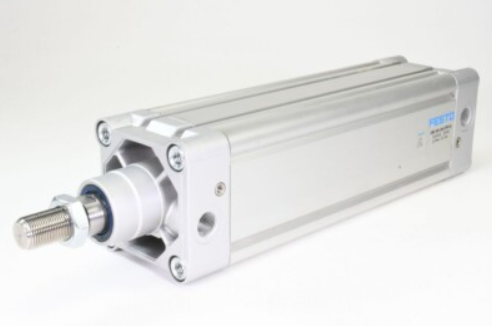

Il cilindro standard DNC-80-200-PPV-A di Festo è un attuatore pneumatico a doppio effetto conforme alla norma ISO 15552. È progettato per applicazioni industriali che richiedono precisione e affidabilità.

Specifiche Tecniche

Codice Prodotto: 163440

Serie: DNC

Diametro Pistone: 80 mm

Corsa: 200 mm

Filettatura Stelo Pistone: M20x1,5

Tipo di Ammortizzazione: Ammortizzazione pneumatica regolabile su entrambe le estremità

Posizione di Montaggio: Qualsiasi

Conformità Normativa: ISO 15552

Tipo di Stelo Pistone: Filettatura esterna

Design: Pistone, stelo pistone, tubo profilato

Rilevamento della Posizione: Per sensore di prossimità

Pressione di Esercizio: 0,6 bar … 12 bar

Modalità di Funzionamento: Doppio effetto

Fluido Operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]

Temperatura Ambiente: -20 °C … 80 °C

Energia d’Impatto nelle Posizioni Finali: 0,9 J

Lunghezza Ammortizzazione: 32 mm

Forza Teorica a 6 bar, Avanzamento: 3016 N

Forza Teorica a 6 bar, Ritorno: 2721 N

Massa Mobile a 0 mm di Corsa: 1131 g

Massa Aggiuntiva per 10 mm di Corsa: 38 g

Peso Base con 0 mm di Corsa: 2790 g

Peso Aggiuntivo per 10 mm di Corsa: 106 g

Tipo di Montaggio: Con filettatura interna o con accessori

Connessione Pneumatica: G3/8

Materiale del Coperchio: Alluminio pressofuso rivestito

Materiale delle Guarnizioni: TPE-U(PU)

Materiale dello Stelo Pistone: Acciaio altolegato

Materiale del Tubo Cilindro: Lega di alluminio forgiato, anodizzato liscio

Applicazioni Tipiche

Il cilindro DNC-80-200-PPV-A è ideale per applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come nel settore dell’automazione, assemblaggio e movimentazione materiali.

Note

Per garantire prestazioni ottimali e una lunga durata, si raccomanda di seguire le linee guida del produttore per l’installazione, l’uso e la manutenzione del cilindro.
