FESTO 170824

Descrizione del Prodotto

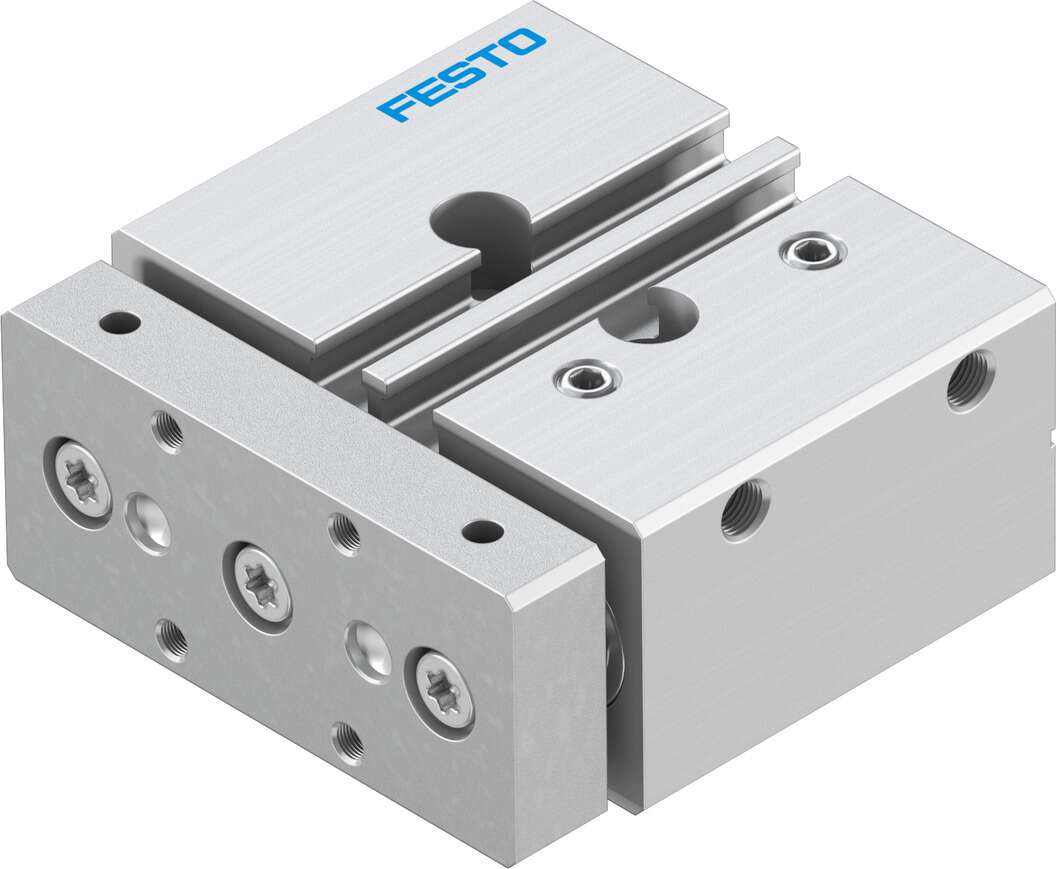

Il cilindro guidato Festo DFM-12-10-P-A-GF (codice prodotto 170824) è un attuatore pneumatico a doppio effetto con guida integrata, progettato per applicazioni che richiedono elevata precisione e resistenza a forze laterali e torsionali.

Specifiche Tecniche

– Diametro del pistone: 12 mm
– Corsa: 10 mm
– Pressione di esercizio: da 2 a 10 bar
– Temperatura ambiente: da -20°C a +80°C
– Velocità massima: 0,8 m/s
– Forza teorica a 6 bar, avanzamento: 68 N
– Forza teorica a 6 bar, ritorno: 51 N
– Energia d’impatto nelle posizioni finali: 0,070 J
– Massa in movimento: 172 g
– Peso totale del prodotto: 344 g
– Connessione pneumatica: M5
– Materiale del corpo: lega di alluminio forgiato
– Materiale delle guarnizioni: NBR
– Materiale dell’asta del pistone: acciaio inossidabile ad alta lega

Caratteristiche Principali

– Guida integrata: assicura elevata rigidità e precisione, ideale per applicazioni con carichi elevati.
– Cuscinetti a strisciamento: offrono eccellente resistenza alle forze laterali.
– Design compatto e robusto: consente un’installazione flessibile in spazi ristretti.
– Manutenzione ridotta: costruzione in alluminio resistente alla corrosione e alle forze esterne laterali.
– Smorzamento elastico: piastre di smorzamento flessibili riducono il rumore durante il funzionamento e aumentano la durata del prodotto.

Esempi di Applicazione

– Serraggio: ideale per il bloccaggio di componenti durante processi di lavorazione.
– Sollevamento: trasporta e solleva carichi in modo potente e dinamico.
– Arresto: arresta in modo affidabile e sicuro carichi fino a 150 kg, rendendolo un cilindro di arresto robusto e resistente.

Documentazione Tecnica

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
