FESTO 170830

Descrizione del Prodotto

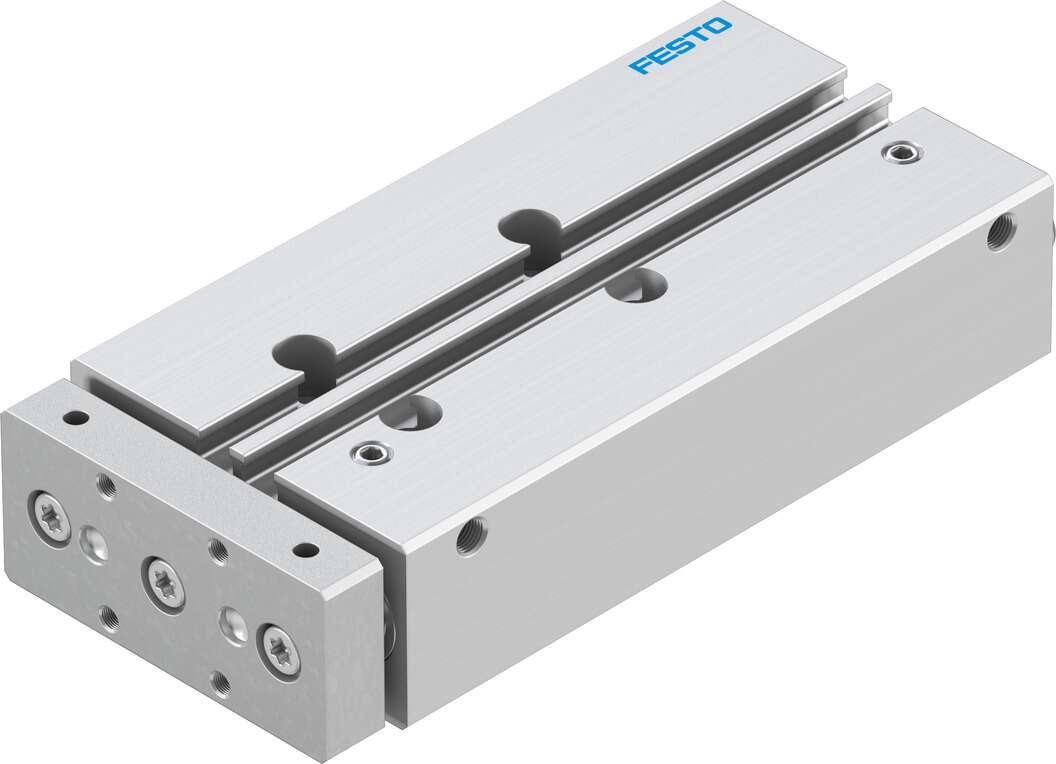

Il cilindro guidato Festo DFM-12-80-P-A-GF (codice prodotto 170830) è un attuatore pneumatico a doppio effetto con guida a cuscinetto liscio, progettato per applicazioni che richiedono elevata rigidità e precisione. È ideale per operazioni di bloccaggio, sollevamento e arresto di carichi.

Specifiche Tecniche

– Serie: DFM
– Diametro del pistone: 12 mm
– Corsa: 80 mm
– Forza teorica a 6 bar: 68 N in avanzamento, 51 N in ritorno
– Carico massimo utilizzabile: 22 N
– Pressione di esercizio: da 2 a 10 bar
– Temperatura ambiente: da -20°C a +80°C
– Velocità massima: 0,8 m/s
– Connessione pneumatica: M5
– Materiale del corpo: Lega di alluminio forgiato, anodizzato
– Materiale dell’asta del pistone: Acciaio inossidabile ad alta lega
– Materiale delle guarnizioni: NBR
– Dimensioni (L x P x A): 135 mm x 28 mm x 60 mm
– Peso: 688 g

Caratteristiche Principali

– Guida integrata: La combinazione di unità di azionamento e guida in un unico alloggiamento garantisce una struttura compatta e rigida.
– Cuscinetti a strisciamento: Offrono un’elevata resistenza alle forze laterali e ai momenti torcenti, assicurando precisione e durata nel tempo.
– Ammortizzazione elastica: Anelli o piastre di ammortizzazione flessibili su entrambe le estremità riducono il rumore durante il funzionamento e aumentano la durata del cilindro.
– Posizionamento flessibile: Le porte di alimentazione dell’aria situate sia sulla parte superiore che laterale del cilindro permettono opzioni di montaggio versatili.
– Rilevamento della posizione: Slot integrati nel corpo dell’attuatore consentono l’installazione di sensori di prossimità per monitorare il movimento lineare del pistone.

Applicazioni Tipiche

– Bloccaggio: Adatto per il bloccaggio affidabile di componenti durante processi successivi.
– Sollevamento: Trasporta e solleva carichi in modo potente e dinamico.
– Arresto: Arresta in modo sicuro e affidabile carichi fino a 150 kg, rendendolo ideale come cilindro di arresto robusto e resistente.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
