FESTO 170859

Descrizione del Prodotto

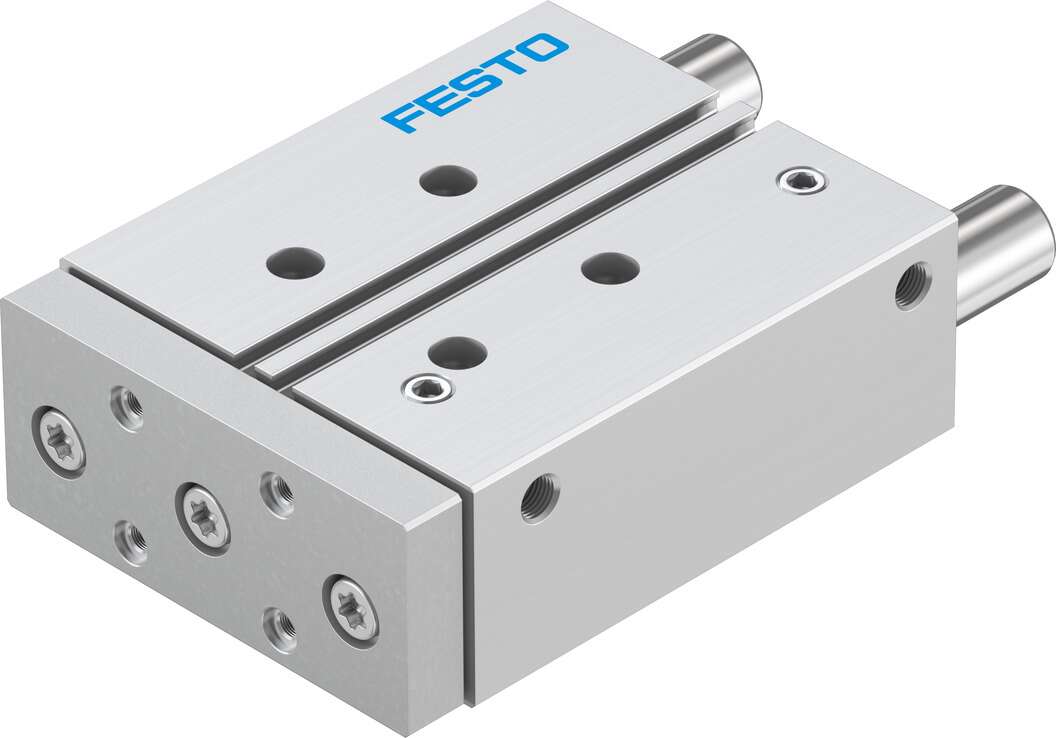

Il cilindro guidato Festo DFM-32-80-P-A-GF (codice prodotto 170859) è un attuatore pneumatico a doppio effetto con guida integrata, progettato per applicazioni che richiedono elevata resistenza a coppie e forze laterali. È ideale per operazioni di serraggio, sollevamento e arresto in ambienti industriali.

Specifiche Tecniche

– Diametro del pistone: 32 mm
– Corsa: 80 mm
– Pressione di esercizio: da 1,5 a 10 bar
– Forza teorica alla corsa di avanzamento a 6 bar: 482 N
– Forza teorica alla corsa di ritorno a 6 bar: 415 N
– Velocità massima: 0,8 m/s
– Temperatura ambiente: da -20 °C a 80 °C
– Guida: Cuscinetto liscio
– Ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambi i lati
– Rilevamento della posizione: Per sensore di prossimità
– Connessione pneumatica: G1/8
– Materiale del corpo: Lega di alluminio forgiato
– Materiale della copertura: Lega di alluminio forgiato
– Materiale della guarnizione: NBR
– Materiale dello stelo del pistone: Acciaio inossidabile ad alta lega
– Classe di resistenza alla corrosione (CRC): 1 – Basso stress da corrosione
– Conformità RoHS: Conforme
– Modalità di funzionamento dell’unità di azionamento: Giogo
– Posizione di montaggio: Opzionale
– Design: Guida
– Modalità di funzionamento: Doppio effetto
– Nota sul mezzo operativo e pilota: Funzionamento lubrificato possibile (in tal caso, il funzionamento lubrificato sarà sempre richiesto)
– Conformità LABS (PWIS): VDMA24364-B1/B2-L
– Energia d’impatto nelle posizioni finali: 0,4 J
– Forza massima Fy: 1.227 N
– Forza massima Fz: 1.227 N
– Momento massimo Mx: 47,84 Nm
– Momento massimo My: 35,57 Nm
– Momento massimo Mz: 35,57 Nm
– Carico massimo efficace in funzione della corsa a distanza definita xs: 166 N
– Distanza dal centro di gravità del carico alla piastra del giogo xs: 50 mm
– Forza massima Fy statica: 1.227 N
– Forza massima Fz statica: 1.227 N
– Momento massimo Mx statico: 47,84 Nm
– Momento massimo My statico: 35,57 Nm
– Momento massimo Mz statico: 35,57 Nm
– Momento massimo ammissibile Mx in funzione della corsa: 8,01 Nm
– Massa in movimento: 1.450 g
– Peso del prodotto: 2.808 g
– Connessioni alternative: Vedere il disegno del prodotto

Applicazioni Tipiche

Il cilindro guidato DFM-32-80-P-A-GF è comunemente utilizzato in applicazioni industriali che richiedono movimenti lineari precisi e resistenza a carichi laterali e coppie elevate, come operazioni di serraggio, sollevamento e arresto.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica fornita dal produttore.
