FESTO 170900

Descrizione del Prodotto

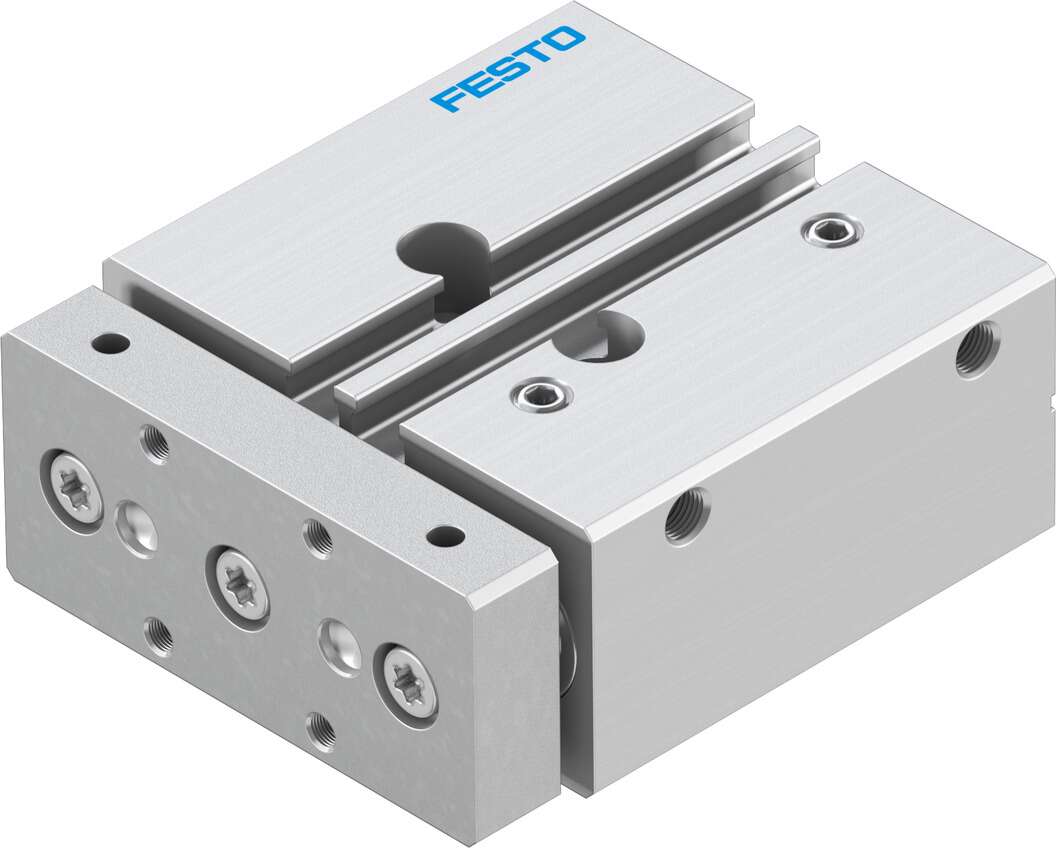

Il cilindro guidato Festo DFM-12-20-P-A-KF (codice 170900) è un attuatore pneumatico a doppio effetto con guida a ricircolo di sfere, progettato per applicazioni che richiedono elevata precisione e resistenza a carichi torsionali e forze laterali. È ideale per operazioni di bloccaggio, sollevamento e arresto in ambienti industriali.

Specifiche Tecniche

– Serie: DFM
– Diametro del pistone: 12 mm
– Corsa: 20 mm
– Forza teorica a 6 bar: 68 N in avanzamento, 51 N in ritorno
– Pressione di esercizio: da 2 a 10 bar
– Temperatura ambiente: da -5°C a +60°C
– Velocità massima: 0,8 m/s
– Connessione pneumatica: M5
– Materiale del corpo: Lega di alluminio forgiato
– Materiale della guarnizione: NBR
– Materiale della copertura: Lega di alluminio forgiato
– Materiale dell’asta del pistone: Acciaio inossidabile ad alta lega
– Classe di resistenza alla corrosione (CRC): 0 – Nessuna sollecitazione da corrosione
– Modalità di funzionamento: Doppio effetto
– Guida: Guida a ricircolo di sfere
– Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Rilevamento della posizione: Per sensore di prossimità
– Momento statico massimo Mx: 7,28 Nm
– Momento statico massimo My: 3,2 Nm
– Momento statico massimo Mz: 3,2 Nm
– Forza statica massima Fy: 355 N
– Forza statica massima Fz: 355 N
– Massa mobile: 165 g
– Peso del prodotto: 357 g
– Distanza dal centro di gravità del carico utile alla piastra del giogo xs: 25 mm
– Centro di gravità della massa mobile in funzione della corsa: 15,2 mm
– Energia d’impatto nelle posizioni finali: 0,07 J
– Carico utile massimo in funzione della corsa a distanza definita xs: 24 N
– Simbolo: 00991737
– Nota sui materiali: Privo di rame e PTFE, conforme RoHS
– Informazioni sul mezzo operativo e di pilotaggio: Funzionamento con lubrificazione possibile (richiesto per uso continuativo)
– Classe di resistenza alla corrosione CRC: 0 – Nessuna sollecitazione da corrosione
– Connessioni alternative: Vedere il disegno del prodotto

Caratteristiche e Vantaggi

– Unità di azionamento e guida in un unico alloggiamento: Design compatto che integra il pistone come parte del corpo guida.
– Guida a ricircolo di sfere: Ideale per applicazioni con carichi torsionali, garantendo alta rigidità e precisione.
– Porti di alimentazione su entrambi i lati: Flessibilità nelle opzioni di montaggio e connessione.
– Costruzione robusta: Elevata resistenza a torsioni e forze laterali, adatta per applicazioni gravose.
– Manutenzione ridotta: Costruzione in alluminio precisa e resistente, esente da manutenzione.
– Ammortizzazione elastica: Riduce il rumore durante il funzionamento e aumenta la durata del servizio.
– Slot integrati per sensori di prossimità: Permette l’integrazione di sensori per il monitoraggio del movimento lineare del pistone.

Esempi di Applicazione

– Bloccaggio: Adatto per il bloccaggio di componenti per una lavorazione affidabile.
– Sollevamento: Trasporta e solleva carichi in modo potente e dinamico.
– Arresto: Arresta in modo affidabile e sicuro carichi fino a 150 kg, rendendolo un cilindro di arresto robusto e resistente.

Documentazione Tecnica

Per ulteriori dettagli tecnici, consultare la documentazione ufficiale fornita da Festo.
