Descrizione del Prodotto

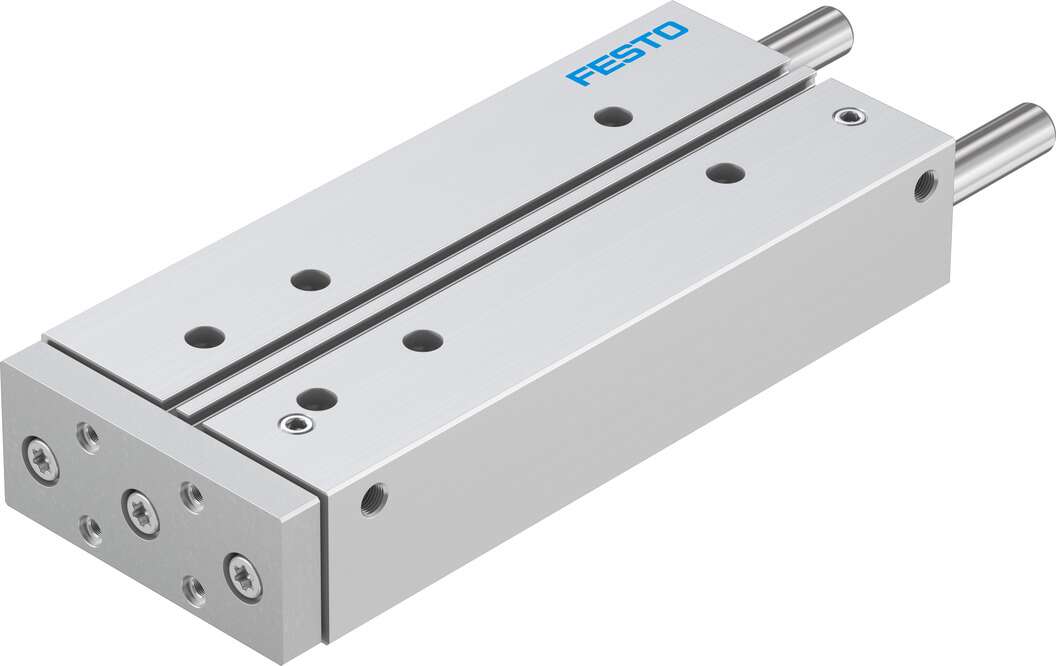

Il cilindro guidato Festo DFM-32-200-P-A-KF (codice prodotto 170938) combina un cilindro pneumatico a doppio effetto con una guida a ricircolo di sfere in un’unica unità compatta. Questo design offre elevata resistenza a torsioni e forze laterali, rendendolo ideale per applicazioni di serraggio, sollevamento e arresto in ambienti industriali.
Specifiche Tecniche
Serie: DFM
Diametro del pistone: 32 mm
Corsa: 200 mm
Forza teorica a 6 bar: 482 N in avanzamento, 415 N in ritorno
Tipo di azionamento: Doppio effetto
Carico massimo: 127 N
Connessione pneumatica: G1/8
Pressione di esercizio: da 1,5 a 10 bar
Temperatura ambiente: da -5°C a 60°C
Materiale: Lega di alluminio forgiato, anodizzato
Dimensioni: 101 mm (L) x 110 mm (W) x 49 mm (H)
Velocità massima: 0,8 m/s
Guida: Guida a ricircolo di sfere
Rilevamento della posizione: Tramite sensore di prossimità
Classe di resistenza alla corrosione (CRC): 0 – Nessuna sollecitazione da corrosione
Energia d’impatto nelle posizioni finali: 0,4 J
Forza massima Fy: 1.130 N
Forza massima Fz: 1.130 N
Momento massimo Mx: 44,09 Nm
Momento massimo My: 40,13 Nm
Momento massimo Mz: 40,13 Nm
Caratteristiche Principali
– Unità di azionamento e guida in un unico alloggiamento
– Requisiti minimi di spazio e tempo di assemblaggio
– Robusto e preciso
– Buona protezione contro la torsione
– Elevata rigidità, esente da manutenzione
– Alta resistenza a coppie e forze laterali
– Stelo del pistone in acciaio inossidabile ad alta lega, non corrosivo
– Rilevamento della posizione tramite sensore di prossimità
– Ammortizzazione elastica flessibile ad entrambe le estremità
Documentazione
Per ulteriori dettagli tecnici, consultare la documentazione ufficiale di Festo disponibile sul sito del produttore.
