FESTO 170939

Descrizione del Prodotto

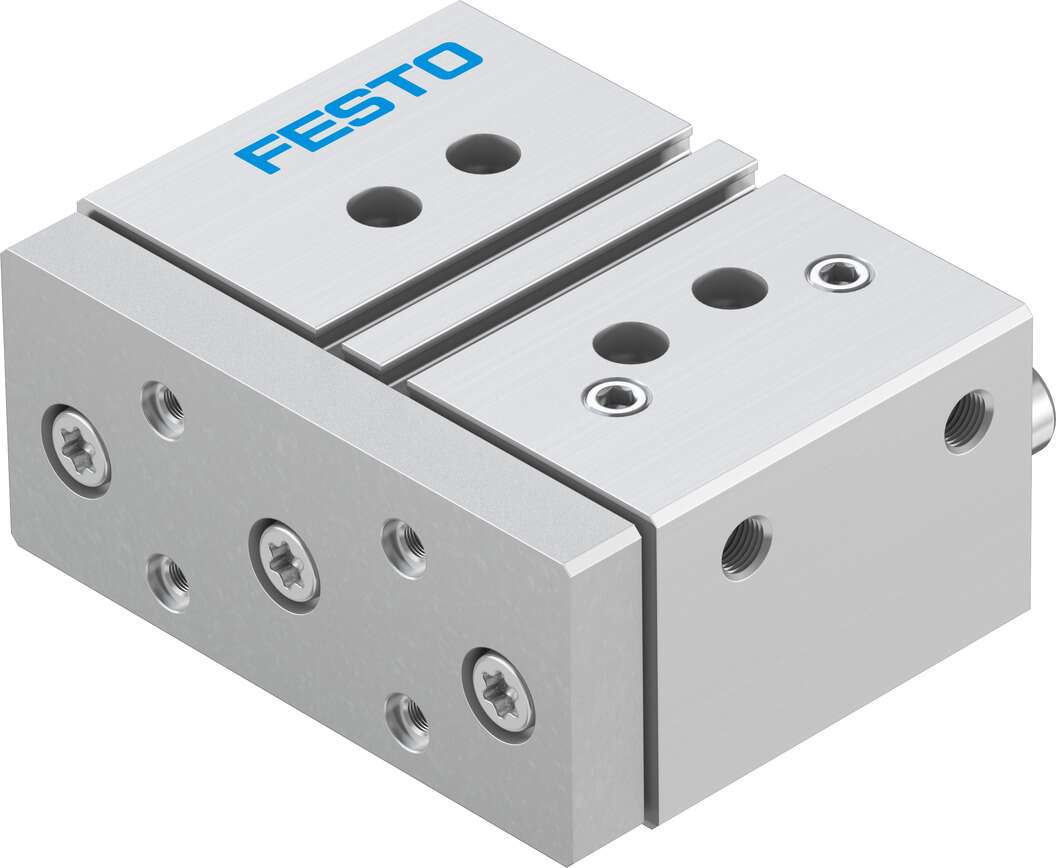

Il cilindro guidato Festo DFM-40-25-P-A-KF (codice prodotto 170939) è un attuatore pneumatico a doppio effetto con guida a ricircolo di sfere, progettato per applicazioni che richiedono precisione e robustezza.

Specifiche Tecniche

– Diametro del pistone: 40 mm
– Corsa: 25 mm
– Forza teorica a 6 bar: 754 N in avanzamento, 686 N in ritorno
– Pressione di esercizio: da 1,5 a 10 bar
– Velocità massima: 0,8 m/s
– Temperatura ambiente: da -5 °C a 60 °C
– Connessione pneumatica: G1/8
– Materiale del corpo: lega di alluminio forgiato
– Materiale dell’asta del pistone: acciaio inossidabile ad alta lega
– Materiale delle guarnizioni: NBR
– Posizione di montaggio: qualsiasi
– Rilevamento della posizione: per sensore di prossimità
– Ammortizzazione: anelli/pad elastici su entrambi i lati
– Carico massimo: 149 N
– Momento massimo Mx: 49,74 Nm
– Momento massimo My: 18,66 Nm
– Momento massimo Mz: 18,66 Nm
– Forza massima Fy: 1.130 N
– Forza massima Fz: 1.130 N
– Massa in movimento: 1.074 g
– Peso del prodotto: 2.043 g

Caratteristiche Principali

– Design compatto: unità di azionamento e guida in un unico alloggiamento per ridurre lo spazio necessario e i tempi di assemblaggio.
– Precisione e robustezza: guida a ricircolo di sfere per un’elevata rigidità e resistenza a torsioni e forze laterali.
– Manutenzione ridotta: costruzione esente da manutenzione con elevata resistenza a coppie e forze laterali.
– Protezione contro la corrosione: asta del pistone in acciaio inossidabile ad alta lega per una maggiore durata.
– Rilevamento della posizione: compatibile con sensori di prossimità per un controllo preciso della posizione.
– Ammortizzazione: anelli/pad elastici su entrambi i lati per un’ammortizzazione efficace.

Applicazioni Tipiche

Il cilindro guidato DFM-40-25-P-A-KF è ideale per applicazioni che richiedono movimenti lineari precisi e robusti, come il posizionamento, la pressatura, il bloccaggio e l’assemblaggio in settori quali l’automazione industriale, l’industria automobilistica e la produzione di macchinari.

Documentazione Tecnica

Per ulteriori dettagli tecnici, consultare la documentazione ufficiale fornita da Festo.
