FESTO 1773755

Descrizione del prodotto

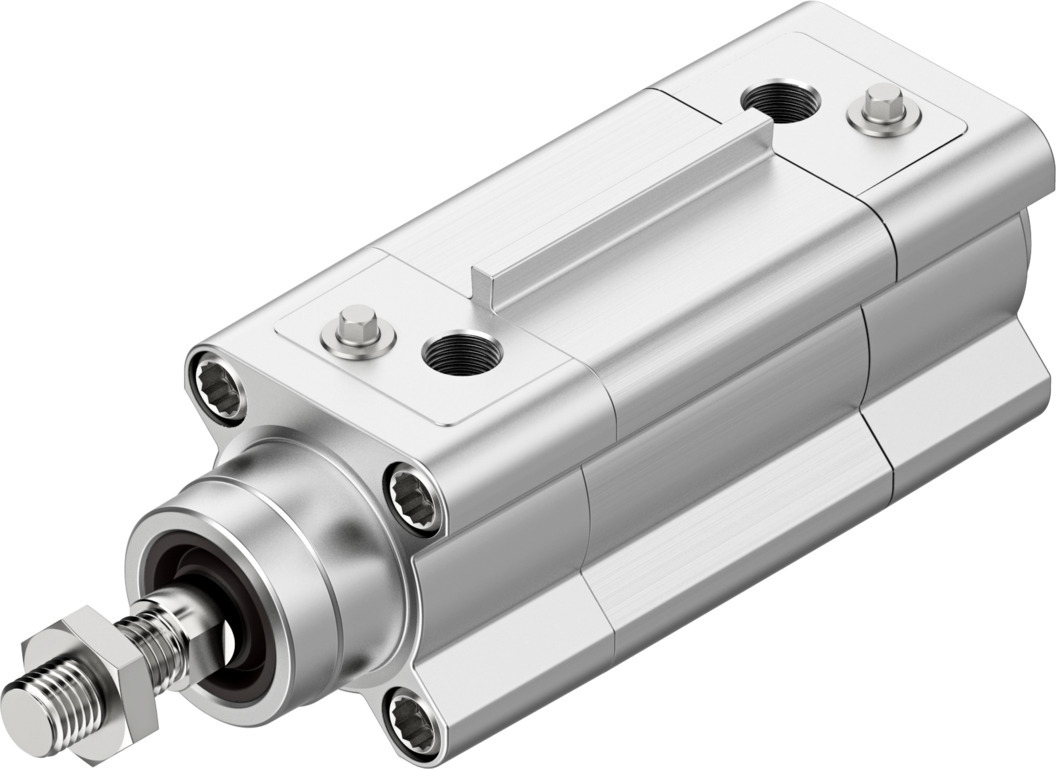

Il cilindro pneumatico DSBF-C-32-80-PPVA-N3-R di Festo è un attuatore a doppio effetto conforme alla norma ISO 15552, progettato per applicazioni che richiedono elevati standard igienici. Presenta un diametro del pistone di 32 mm e una corsa di 80 mm, con ammortizzazione pneumatica regolabile su entrambe le estremità. Il pistone magnetico consente il rilevamento della posizione tramite sensori di prossimità.

Specifiche tecniche

– Diametro del pistone: 32 mm
– Corsa: 80 mm
– Filettatura stelo pistone: M10x1,25
– Ammortizzazione: PPV: ammortizzazione pneumatica regolabile su entrambe le estremità
– Posizione di montaggio: qualsiasi
– Conformità alla norma: ISO 15552
– Estremità dello stelo del pistone: Filettatura maschio
– Configurazione costruttiva: Pistone, stelo del pistone, tubo profilato
– Rilevamento della posizione: Per sensore di prossimità
– Pressione di esercizio: da 0,6 a 12 bar
– Principio di funzionamento: doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 3 – stress da corrosione severa
– Temperatura ambiente: da -20 a 80 °C
– Energia d’impatto nelle posizioni finali: 0,4 J
– Lunghezza dell’ammortizzazione: 17 mm
– Forza teorica a 6 bar, corsa di ritorno: 415 N
– Forza teorica a 6 bar, corsa di avanzamento: 483 N
– Massa in movimento a 0 mm di corsa: 108 g
– Aumento di peso per 10 mm di corsa: 28 g
– Peso base a 0 mm di corsa: 472 g
– Aumento della massa in movimento per 10 mm di corsa: 9 g
– Tipo di fissaggio: Con filettatura interna, con accessori, opzionale
– Connessione pneumatica: G1/8
– Informazioni sui materiali: Conforme RoHS
– Materiale del coperchio: Alluminio pressofuso, rivestito
– Materiale della guarnizione del pistone: TPE-U(PU)
– Materiale del pistone: Lega di alluminio forgiato
– Materiale dello stelo del pistone: Acciaio inossidabile ad alta lega
– Materiale del raschiatore dello stelo del pistone: TPE-U(PU)
– Materiale della guarnizione dell’ammortizzazione: TPE-U(PU)
– Materiale del pistone dell’ammortizzazione: POM
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato
– Materiale del dado: Acciaio inossidabile ad alta lega
– Materiale del cuscinetto: POM
– Materiale della vite di spurgo: Acciaio zincato

Applicazioni

Il cilindro DSBF-C-32-80-PPVA-N3-R è ideale per applicazioni che richiedono elevati standard igienici, grazie all’utilizzo di materiali di lubrificazione e tenuta approvati dalla FDA. La sua progettazione conforme alla norma ISO 15552 garantisce un’ampia compatibilità e facilità di integrazione in sistemi esistenti.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
